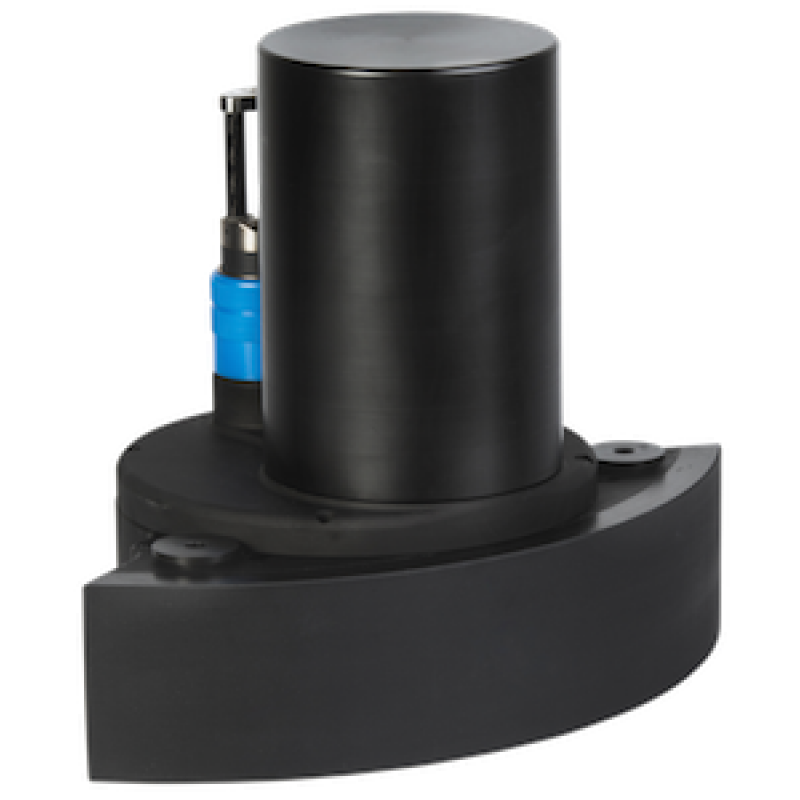

NORBIT WBMS STX

Norbit WBMS STX

WBMS STX

Harici navigasyonla STX görüntüleme

WBMS STX, entegre INS içermeyen kurulumlarda elektronik tarama ve üç boyutlu sualtı görüntüleme ihtiyacına yöneliktir. Yapı denetimi, tarama operasyonu takibi ve sabit konumdan hedef inceleme gibi çalışmalarda ayrı konum ve hareket sensörleriyle sistem oluşturulur. Üç boyutlu görüntünün doğru koordinatlandırılması için sensör zamanları ve montaj ofsetleri birlikte ele alınır. Derin su gövde seçeneği akustik ölçüm menzilini değiştiren bir değer olarak yorumlanmamalıdır.

Saha uygulaması ve kalite kontrolü

Ölçüm öncesinde koordinat sistemi, düşey referans, anten ve sonar ofsetleri tanımlanır. Ses hızı profili, zaman eşleştirmesi ve montaj hizalaması kontrol edilerek deneme hatları alınır. Sonar verileri, konum ve hareket verileriyle birlikte değerlendirilir; hatlar arası örtüşme ve çapraz kontrol ölçüleri tutarlılığın incelenmesine yardımcı olur.

Proje çıktıları kullanım amacına göre batimetrik yüzey, kesit, hacim hesabına esas taban modeli veya yapı inceleme verisi olabilir. Katalogdaki akustik çözünürlük, tüm sistemin sahada elde edeceği nihai konum doğruluğu değildir. Çalışma derinliği, taban niteliği, deniz durumu ve seçilen yazılım seçenekleri sistem seçiminin parçasıdır.

Teknik özellikler

Frekans	400 kHz nominal; 200–700 kHz
Akustik derinlik aralığı	0,2–275 m; tipik 160 m
Işın genişliği	0,9° × 0,9° @ 400 kHz; 0,5° × 0,5° @ 700 kHz
Işın / sektör	256–512; 5–210°
Mesafe çözünürlüğü	<10 mm
Ping hızı	60 Hz’e kadar
Güç / ağırlık	Yaklaşık 50 W; havada 5,4 kg, suda 3,1 kg
Arayüz	100 Mbit/s Ethernet
Gövde basınç derinliği	100 m; 4.500 / 6.000 m seçenekleri

Değerler PS-160009-6 orijinal üretici broşürüne göre verilmiştir. Akustik menzil ile cihazın gövde basınç derinliği farklı kavramlardır. Seçenekler ve saha koşulları kullanılabilir performansı etkiler.

Bu modelin teknik referansı, mevcut orijinal broşür revizyonudur. Güncel donanım seçenekleri ve tedarik durumu proje bazında teyit edilmelidir.
