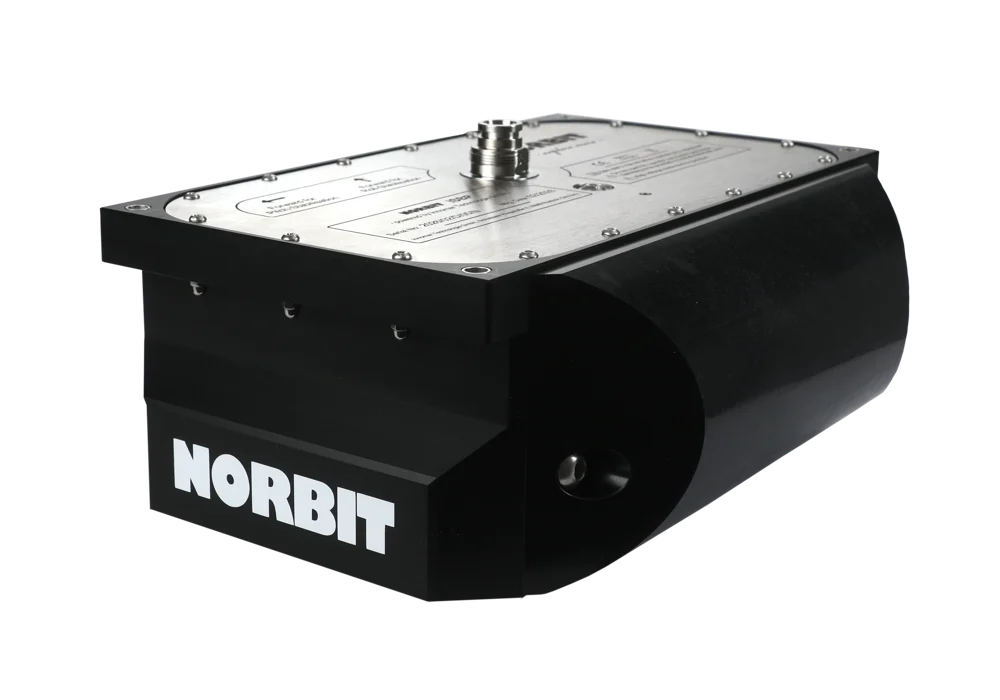

NORBIT Sub-Bottom Profiler (iSBP)

WINGHEAD X veya WBMS X ile birlikte kullanılarak deniz tabanı batimetrisi ve sediment profillerini ortak koordinatlı iş akışında toplayan entegre taban altı profil cihazıdır. Kıyı jeofiziği, sediment karakterizasyonu ve sığ gömülü tabakaların yorumlanması için kullanılır.

Batimetriyle eşzamanlı sediment profili

iSBP, entegre WINGHEAD X veya WBMS X ile taban yüzeyini ve taban altı katmanlarını ortak jeoreferans altında incelemeye yardımcı olur. Kıyı jeofiziği, sediment karakterizasyonu ve sığ gömülü yapı araştırmalarında iki veri türü birlikte yorumlanabilir. SES3 tam dalga biçimli ham veri, sonraki işleme ve yorumlama için saklanır. 30 m penetrasyon her zeminde elde edilemez; sert tabaka, gaz ve iri taneli sedimentler akustik geçişi sınırlandırabilir.

Uygulama alanları ve ölçüm süreci

Taban altı profilleri, haritalanan deniz tabanının altında kalan sediment sınırları hakkında bilgi sağlar. Penetrasyon; jeoloji, akustik gürültü ve çalışma ayarlarına bağlıdır. Yorumlanan tabakalar diğer jeofizik veya jeoteknik verilerle birlikte değerlendirilmelidir.

Mobilizasyon öncesinde koordinat sistemi, düşey referans ve teslim edilecek çıktılar tanımlanır. Montaj geometrisi, sensör ofsetleri ve zaman eşleştirmesi bütün olarak kontrol edilir. Veri toplama sırasında konum kalitesi, tekne hareketi ve ses hızı koşulları izlenir; böylece sonuç veri seti proje şartnamesine göre değerlendirilebilir. Saha koşullarına uygun kurulum, cihazın teknik kapasitesinin ölçüm sonucuna yansıtılması açısından önemlidir.

Entegrasyon ve proje çıktıları

Seçilen donanım ve yazılım yapılandırması, kullanılabilir veri çıktılarını ve bağlantıları belirler. Uygulama süreci; kurulum kontrolü, deneme hattı, saha kalite kontrolü ve belgelenmiş veri işlemeyi içerir. Sensöre bağlı olarak batimetrik yüzey, inceleme görüntüsü, nokta bulutu veya yorumlanmış sediment profili hazırlanabilir. Kordil, sistem yapılandırmasını belirlerken platformun özelliklerini, çalışma ortamını ve verinin hangi amaçla kullanılacağını birlikte değerlendirir. Sensörün katalog çözünürlüğü, tüm ölçüm sisteminin nihai doğruluğuyla aynı kavram değildir.

Teknik özellikler

Uyumlu multibeam platformları	Entegre WINGHEAD X ve WBMS X
Çalışma su derinliği	Maksimum 60 m
Taban altı penetrasyon	Sediment koşullarına bağlı olarak 30 m’ye kadar
İkincil frekans	6–15 kHz
Işın genişliği	4° × 8°
Elektronik ışın yönlendirme	±10°
Mesafe çözünürlüğü	5 cm’ye kadar
Maksimum ping hızı	25 Hz
Veri biçimi	SES3 tam dalga biçimli ham veri
Besleme	15–30 VDC
iSBP ağırlığı, braket hariç	Havada 9,0 kg; suda 3,8 kg

Değerler PS-260002-2 orijinal üretici broşürüne göre verilmiştir. Akustik menzil ile cihazın gövde basınç derinliği farklı kavramlardır. Seçenekler ve saha koşulları kullanılabilir performansı etkiler.

Teknik broşür

NORBIT Sub-Bottom Profiler (iSBP) orijinal teknik broşürü – İngilizce PDF (PS-260002-2)
