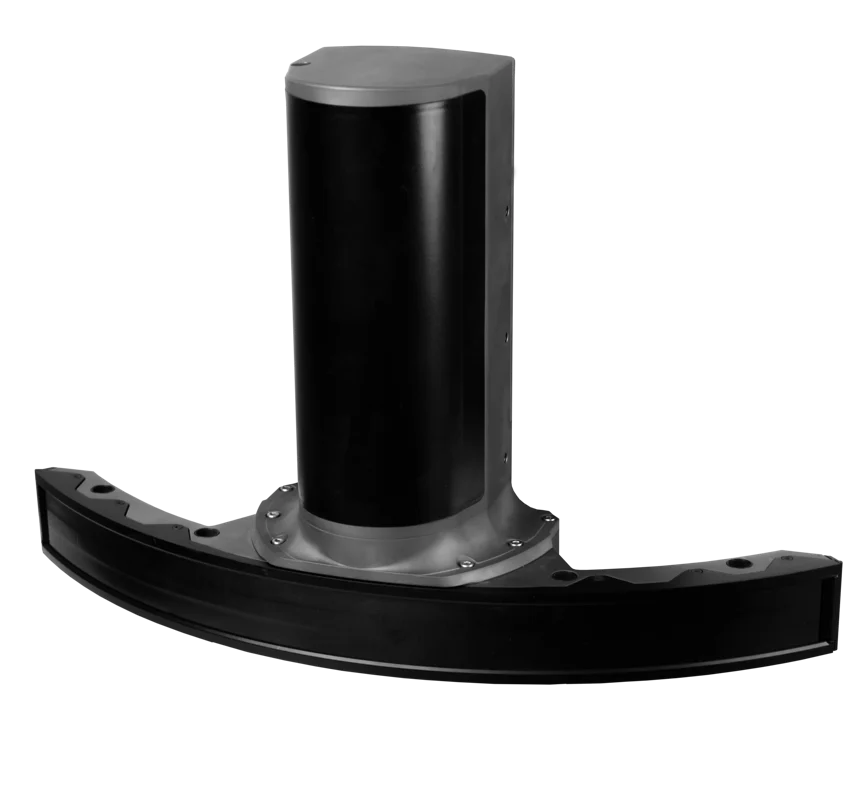

NORBIT WINGHEAD B44

ROV, AUV ve derin çekili araştırma platformları için derin deniz çok ışınlı sonarıdır. B44 Deep Sea gövdesi 4.500 m basınç derinliğine sahiptir; ayrıca 6.000 m Full Ocean seçeneği bulunur. Bu değerler deniz tabanına olan akustik mesafeyi değil, cihazın dalış derinliğini belirtir.

Derin deniz platformlarına entegrasyon

B44 Deep Sea, ROV ve AUV gibi sualtı platformlarında yüksek basınç altında çalışmaya yönelik gövdeyle sunulur. 4.500 m ve 6.000 m seçenekleri cihazın bulunduğu derinliği tanımlar; yüzeyden bu derinliklere ölçüm yapıldığı anlamına gelmez. Kablo geçişleri, araç hızı, montaj braketi ve besleme gerilimi entegrasyon tasarımında değerlendirilir. Boru ve kablo güzergâhlarında akustik gölgelenmeyi azaltacak başlık yerleşimi ve hat planı önemlidir.

Uygulama alanları ve ölçüm süreci

Batimetrik veriler; liman bakımı, tarama değerlendirmesi, güzergâh araştırmaları ve sualtı altyapısının incelenmesinde kullanılır. Ölçüm hattı aralığı ve frekans; hedef ayrıntısı, kapsama ve beklenen su derinliği arasında uygun dengeyi sağlayacak şekilde seçilir.

Mobilizasyon öncesinde koordinat sistemi, düşey referans ve teslim edilecek çıktılar tanımlanır. Montaj geometrisi, sensör ofsetleri ve zaman eşleştirmesi bütün olarak kontrol edilir. Veri toplama sırasında konum kalitesi, tekne hareketi ve ses hızı koşulları izlenir; böylece sonuç veri seti proje şartnamesine göre değerlendirilebilir. Saha koşullarına uygun kurulum, cihazın teknik kapasitesinin ölçüm sonucuna yansıtılması açısından önemlidir.

Entegrasyon ve proje çıktıları

Seçilen donanım ve yazılım yapılandırması, kullanılabilir veri çıktılarını ve bağlantıları belirler. Uygulama süreci; kurulum kontrolü, deneme hattı, saha kalite kontrolü ve belgelenmiş veri işlemeyi içerir. Sensöre bağlı olarak batimetrik yüzey, inceleme görüntüsü, nokta bulutu veya yorumlanmış sediment profili hazırlanabilir. Kordil, sistem yapılandırmasını belirlerken platformun özelliklerini, çalışma ortamını ve verinin hangi amaçla kullanılacağını birlikte değerlendirir. Sensörün katalog çözünürlüğü, tüm ölçüm sisteminin nihai doğruluğuyla aynı kavram değildir.

Teknik özellikler

Frekans	400 kHz nominal; 200–700 kHz
Akustik derinlik aralığı	0,2 m’den 400 m üzerine
Gövde basınç derinliği	Deep Sea: 4.500 m; Full Ocean seçeneği: 6.000 m
Işın genişliği	0,5° × 0,9° @ 400 kHz; 0,3° × 0,5° @ 700 kHz
Işın / sektör	256 / 512 / 1024; 5–210°
Çözünürlük / ping hızı	<10 mm; 60 Hz’e kadar
Azami ölçüm hızı	7,2 knot
Ağırlık, braket dahil	Havada 12,4 kg; suda 8,5 kg
Güç / besleme	75 W; 10–48 VDC

Değerler PS-210030-8 orijinal üretici broşürüne göre verilmiştir. Akustik menzil ile cihazın gövde basınç derinliği farklı kavramlardır. Seçenekler ve saha koşulları kullanılabilir performansı etkiler.

Teknik broşür

NORBIT WINGHEAD B44 orijinal teknik broşürü – İngilizce PDF (PS-210030-8)
