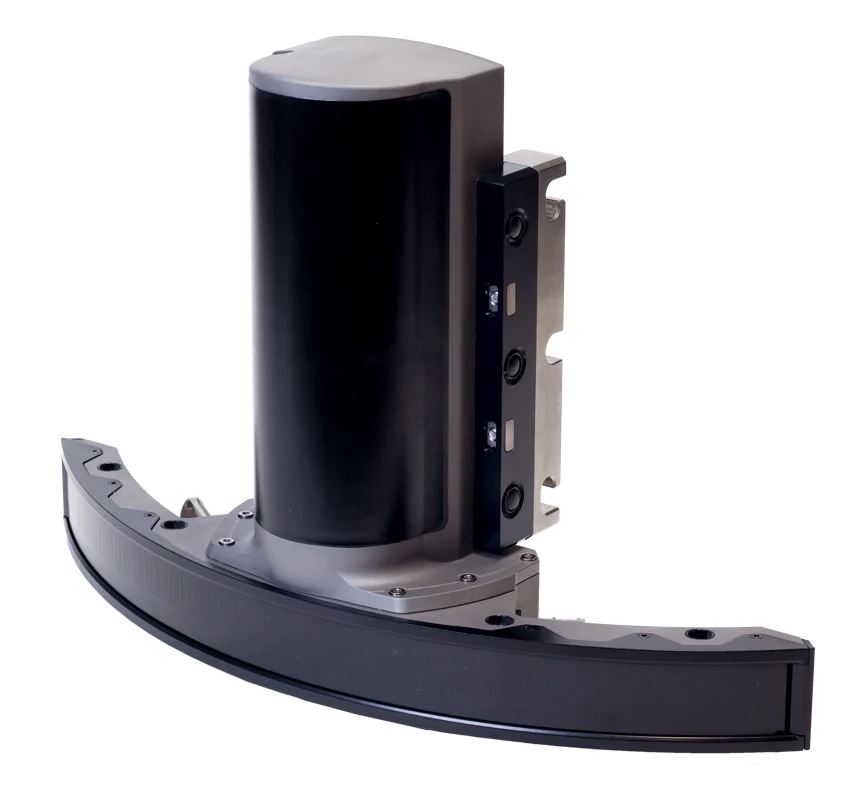

NORBIT WINGHEAD B43

Sualtı araçlarına entegrasyon ve yüksek çözünürlüklü batimetri için 1.500 m basınç derinliğine sahip WINGHEAD sonardır. Kompakt eğrisel dizi; ROV, AUV, boru hattı incelemeleri ve yapı ölçümlerini destekler. Roll stabilizasyonu ve farklı geri saçılım çıktıları sunar.

ROV ve AUV üzerinde ayrıntılı inceleme

B43, 1.500 m basınç dayanımıyla sualtı aracına yakın mesafeden yüksek çözünürlüklü batimetri toplamak için uygundur. Boru hattı, kablo, rıhtım ve sualtı yapı incelemelerinde platformun konumu ve sonar yönelimi veriyle eşleştirilir. Entegre ses hızı probu sonar yüzeyindeki koşulları izler; su kolonu boyunca değişen ses hızı için ayrıca profil ölçümü gerekebilir. 1.500 m cihazın dalış sınırıdır; tabana olan akustik ölçüm mesafesi farklıdır.

Uygulama alanları ve ölçüm süreci

Batimetrik veriler; liman bakımı, tarama değerlendirmesi, güzergâh araştırmaları ve sualtı altyapısının incelenmesinde kullanılır. Ölçüm hattı aralığı ve frekans; hedef ayrıntısı, kapsama ve beklenen su derinliği arasında uygun dengeyi sağlayacak şekilde seçilir.

Mobilizasyon öncesinde koordinat sistemi, düşey referans ve teslim edilecek çıktılar tanımlanır. Montaj geometrisi, sensör ofsetleri ve zaman eşleştirmesi bütün olarak kontrol edilir. Veri toplama sırasında konum kalitesi, tekne hareketi ve ses hızı koşulları izlenir; böylece sonuç veri seti proje şartnamesine göre değerlendirilebilir. Saha koşullarına uygun kurulum, cihazın teknik kapasitesinin ölçüm sonucuna yansıtılması açısından önemlidir.

Entegrasyon ve proje çıktıları

Seçilen donanım ve yazılım yapılandırması, kullanılabilir veri çıktılarını ve bağlantıları belirler. Uygulama süreci; kurulum kontrolü, deneme hattı, saha kalite kontrolü ve belgelenmiş veri işlemeyi içerir. Sensöre bağlı olarak batimetrik yüzey, inceleme görüntüsü, nokta bulutu veya yorumlanmış sediment profili hazırlanabilir. Kordil, sistem yapılandırmasını belirlerken platformun özelliklerini, çalışma ortamını ve verinin hangi amaçla kullanılacağını birlikte değerlendirir. Sensörün katalog çözünürlüğü, tüm ölçüm sisteminin nihai doğruluğuyla aynı kavram değildir.

Teknik özellikler

Frekans	400 kHz nominal; 200–700 kHz
Akustik derinlik aralığı	0,2 m’den 500 m üzerine
Gövde basınç derinliği	1.500 m
Işın genişliği	0,5° × 0,9° @ 400 kHz; 0,3° × 0,5° @ 700 kHz
Işın / sektör	256 / 512 / 1024; 5–210°
Çözünürlük / ping hızı	<10 mm; 60 Hz’e kadar
Ağırlık, braketsiz	Havada 9,0 kg; suda 5,9 kg
Güç / arayüz	75 W; 10–28 VDC; Ethernet

Değerler PS-230006-3 orijinal üretici broşürüne göre verilmiştir. Akustik menzil ile cihazın gövde basınç derinliği farklı kavramlardır. Seçenekler ve saha koşulları kullanılabilir performansı etkiler.

Teknik broşür

NORBIT WINGHEAD B43 orijinal teknik broşürü – İngilizce PDF (PS-230006-3)
