Harita Mühendislik ve Ölçme Hizmetleri
Kordil; inşaat, altyapı, enerji, sanayi ve madencilik projeleri için harita mühendisliği, hassas saha ölçmeleri, LiDAR ve 3B lazer tarama hizmetleri sunar. Aplikasyon, topoğrafik haritalama, mobil ve statik lazer tarama ile üç boyutlu belgeleme çalışmalarını projenizin planlama, uygulama ve kontrol ihtiyaçlarına göre yürütüyoruz.
Ölçme ekiplerimiz, kısa süreli saha çalışmalarından devam eden şantiye operasyonlarına kadar imalatların boyutsal kontrolü ve as-built doğrulama süreçlerine destek verir. Proje kapsamına uygun koordinatlı ölçüm verileri, çizimler, nokta bulutları ve teknik raporlar hazırlayarak tasarım ve uygulama ekiplerinin saha koşullarını değerlendirmesine ve tamamlanan işleri kontrol etmesine yardımcı oluruz.
Projenizin kapsamını ve ölçüm ihtiyaçlarınızı değerlendirmek için bizimle iletişime geçin.

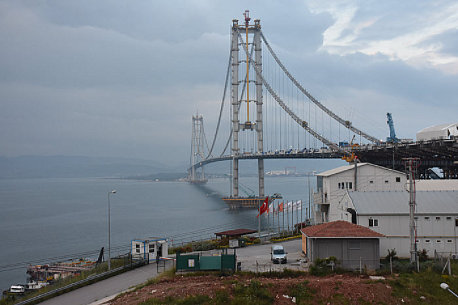

Harita Mühendisliği ve Şantiye Ölçme Hizmetleri
Kordil, İstanbul merkezli ekibiyle Türkiye ve yurt dışındaki mühendislik projelerinde arazi ölçümü, haritalama, aplikasyon ve ölçme kontrolü hizmetleri sunar. İnşaat, ulaşım, enerji, sanayi, madencilik ve kıyı yapıları için saha verilerini proje ekiplerinin kullanabileceği harita, model ve teknik raporlara dönüştürür.
Yeni bir yatırımın mevcut durum ölçümünden şantiyedeki uygulama kontrollerine ve tamamlanan işin belgelenmesine kadar ölçme çalışmalarını proje aşamasına göre planlıyoruz. Yöntem seçimini; çalışma alanı, koordinat sistemi, istenen doğruluk, teslim içeriği ve saha erişim koşulları birlikte belirler.
Kısa ve uzun süreli ölçme ekibi desteği
Tek seferlik saha ölçümleri veya uzun süreli şantiye çalışmaları için ekip ve ekipman planlaması yapıyoruz. Harita mühendisi, harita teknikeri, topoğraf, ölçme operatörü ve yardımcı personelden oluşan ekipler; gerektiğinde CBS, fotogrametri ve hidrografi uzmanlarıyla birlikte çalışır. Görev dağılımı ve raporlama düzeni iş programına göre belirlenir.

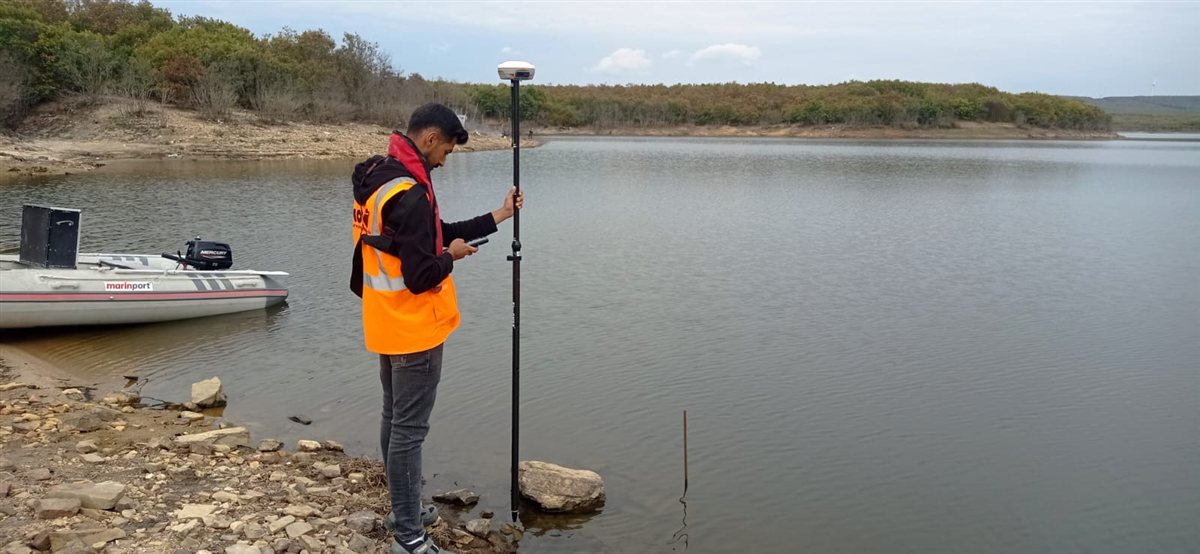

Topoğrafik Ölçüm, Halihazır Harita ve Plankote
Arazinin kotlarını, eğimini, mevcut yapılarını ve proje açısından önemli detaylarını ölçerek tasarım ve uygulama için altlık oluşturuyoruz. Topoğrafik harita, halihazır harita, plankote ve sayısal arazi modeli çalışmaları; yerleşim planı, güzergah seçimi, saha düzenlemesi ve kazı-dolgu değerlendirmelerinde kullanılabilir.
- Arazi ve mevcut durum ölçümleri, kot ve detay alımı
- Proje ihtiyacına göre eş yükselti eğrileri, kesitler ve arazi modelleri
- Farklı tarihlerde yapılan ölçümlerin karşılaştırılması ve değişimlerin belgelenmesi

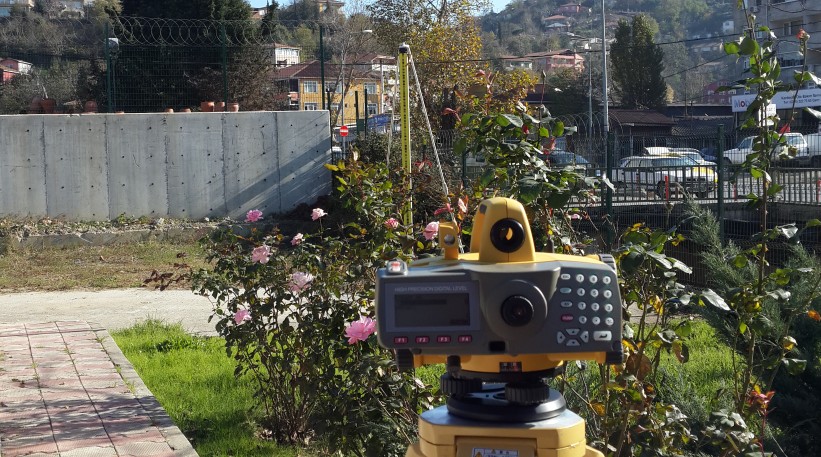

Aplikasyon, Nirengi Noktası Tesisi ve Hassas Nivelman
Aplikasyon ölçümü ile projedeki koordinat, aks ve kot bilgilerini sahaya aktarıyoruz. Bina, altyapı ve mühendislik yapılarında uygulama noktalarının belirlenmesi, kot aktarımı ve kontrol ölçümleri için sahaya uygun bir ölçme altyapısı kuruyoruz.
Nirengi noktası tesisi ve ölçümü, kontrol ağlarının hesabı ve dengelemesi ile hassas nivelman çalışmaları, farklı ekiplerin aynı koordinat ve yükseklik referansını kullanmasına yardımcı olur. Ayrıntılı kapsamı jeodezi ve mühendislik ölçmeleri sayfamızda inceleyebilirsiniz.
LiDAR ve 3B Lazer Tarama Ölçümleri
Mobil, statik ve havadan LiDAR / lazer tarama yöntemleriyle saha ve yapıların mevcut durumunun üç boyutlu belgelenmesine yönelik ölçüm hizmetleri sunuyoruz. Lazer tarama verileri, ölçülen yüzeyleri nokta bulutu olarak temsil eder; bu veri, projenin ihtiyacına göre ölçüm, inceleme ve 3B modelleme çalışmalarına temel oluşturur.
Projenize uygun tarama yaklaşımı

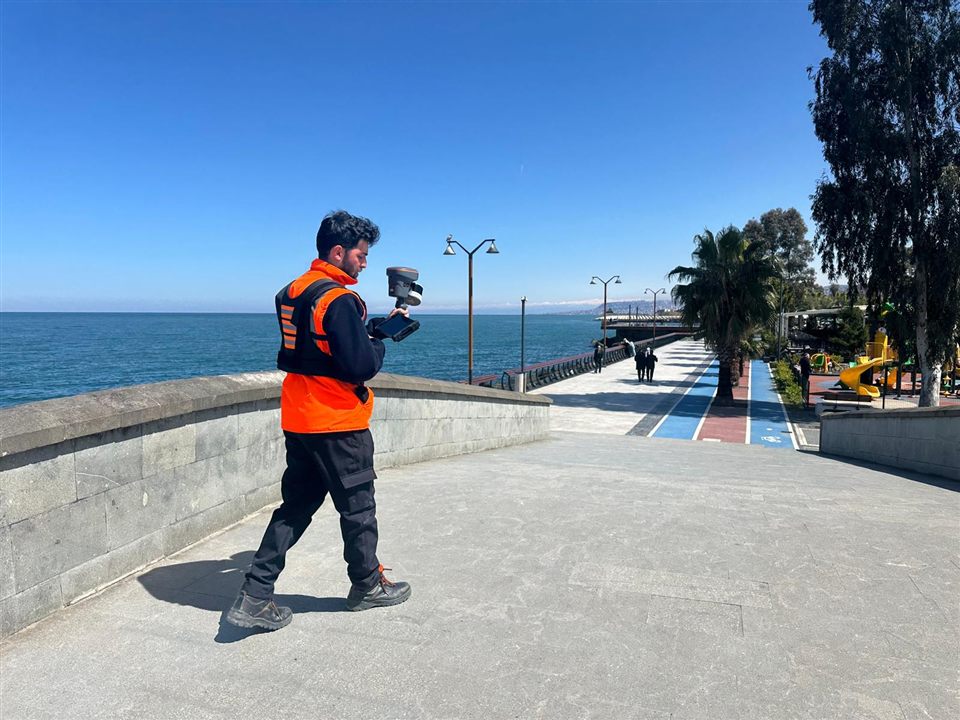

- Statik / yersel lazer tarama: Yapıların, tesislerin ve belirli çalışma alanlarının farklı ölçüm konumlarından taranması için değerlendirilir.

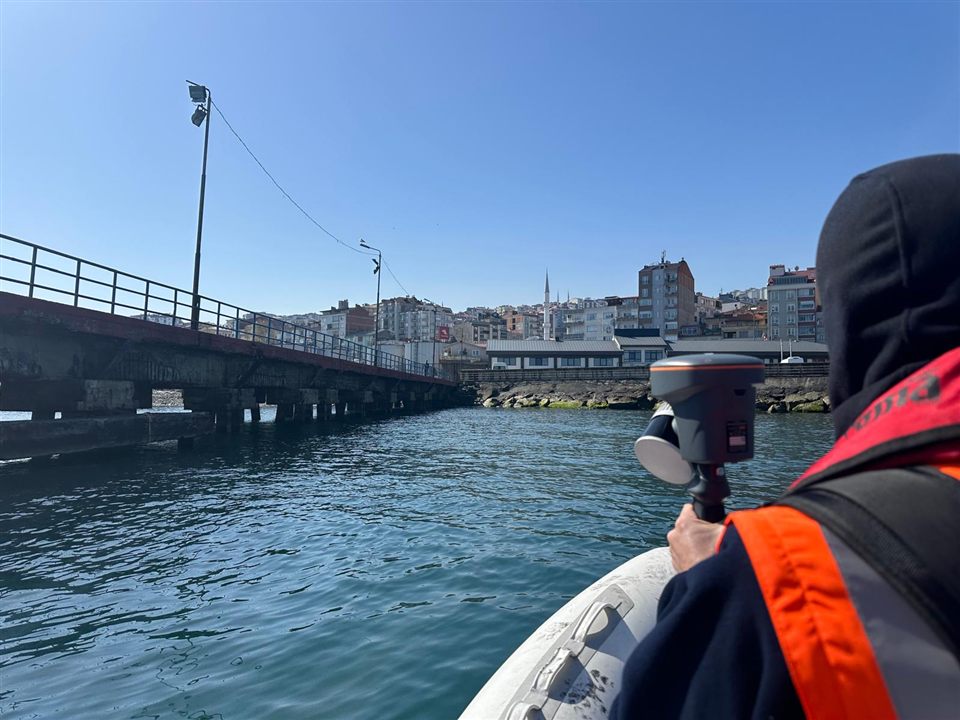

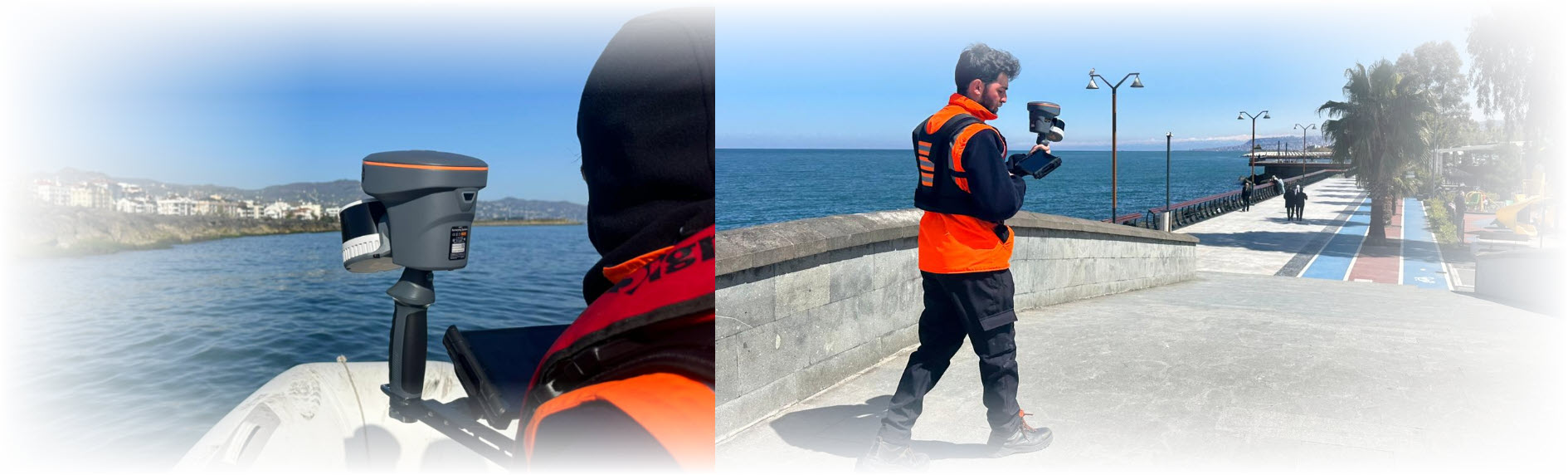

- Mobil lazer tarama: Güzergahların ve geniş çalışma alanlarının ölçümünde, saha koşullarına uygun hareketli veri toplama yaklaşımı sunar.
- 3B belgeleme ve modelleme: Mevcut durumun incelenmesi ve proje ekipleri arasında paylaşılması için tarama verilerinin işlenmesine odaklanır.
Kombine Hava LiDAR (Combined Aerial LiDAR)
Deniz sahilleri, binalar ve yapılar, ormanlık alanlar ile fotogrametriye alternatif veya tamamlayıcı ölçüm gerektiren sahalarda Combined Aerial LiDAR hizmeti sunuyoruz. Havadan LiDAR ölçümlerini, projenin ihtiyacına göre mobil ve yersel lazer tarama veya fotogrametrik verilerle birlikte değerlendirerek bütünleşik bir üç boyutlu ölçüm yaklaşımı oluşturuyoruz.
- Deniz sahilleri ve kıyı alanları: Kıyıdaki kara yüzeyleri, sahil düzenlemeleri ve kıyı yapılarının üç boyutlu belgelenmesi.
- Binalar ve yapılar: Yapıların ve yakın çevresinin, farklı ölçüm yöntemleriyle birlikte değerlendirilerek mevcut durumunun modellenmesi.
- Ormanlık alanlar: Arazi ve bitki örtüsünün incelenmesine yönelik LiDAR veri toplama ve proje kapsamına uygun modelleme.
- Fotogrametriye alternatif uygulamalar: Görüntü temelli ölçümün tek başına yeterli olmadığı veya ek geometrik veriye ihtiyaç duyulan alanlarda LiDAR destekli çözümler.
Hava, mobil ve yersel ölçümlerin birlikte kullanım kapsamı; sahanın özellikleri, hedeflenen detay seviyesi ve istenen teslimlere göre belirlenir.
Drone fotogrametrisi, ortofoto ve görüntü temelli 3B modelleme çalışmalarını fotogrametri hizmetlerimiz sayfasında inceleyebilirsiniz.
Ölçümden teslimata çalışma süreci
- İhtiyaçların belirlenmesi: Çalışma alanı, kullanım amacı, erişim koşulları ve takvim birlikte değerlendirilir.
- Saha ölçümü: Uygun tarama yöntemi ve ölçüm planı proje gereksinimlerine göre belirlenir.
- Veri işleme ve kontrol: Toplanan veriler, belirlenen proje kapsamına göre işlenir ve kontrol edilir.
- Teslim: Nokta bulutu, 3B model ve diğer ihtiyaç duyulan çıktıların kapsamı, koordinat sistemi ve dosya formatları teklif aşamasında netleştirilir.

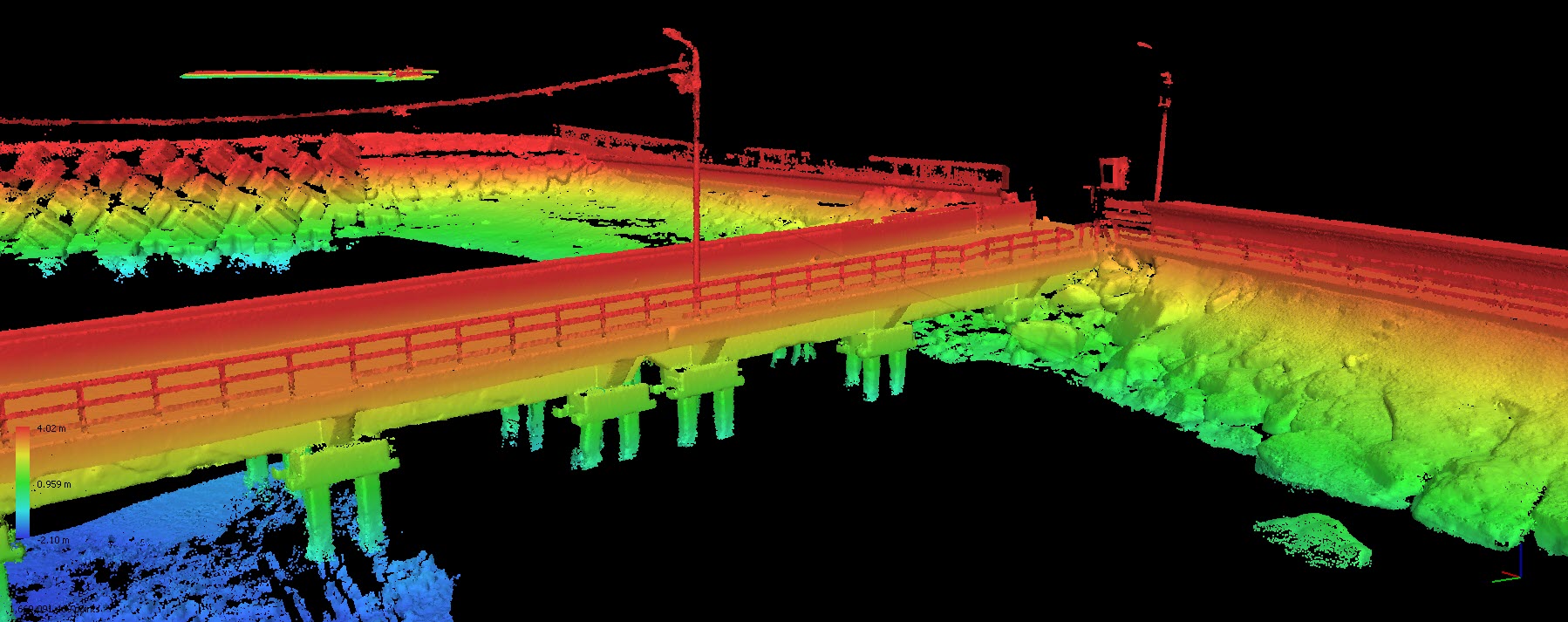

LiDAR veri işleme ve nokta bulutu örnekleri

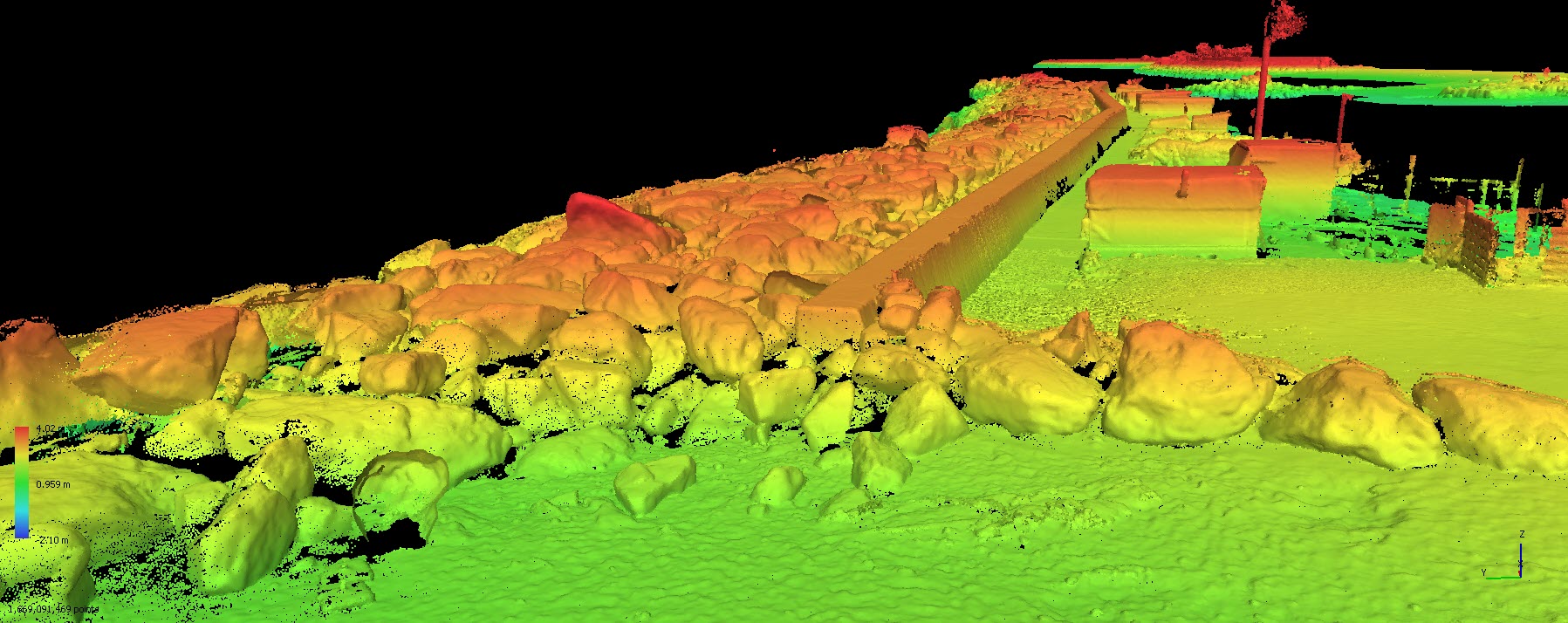

Trabzon kıyı alanındaki LiDAR çalışmasından elde edilen nokta bulutu görünümleri, yürüyüş yolu, merdiven ve kıyı yapılarının üç boyutlu detaylarını gösterir. Renkli ve yüksekliğe göre renklendirilmiş gösterimler, verinin incelenmesini kolaylaştırır.

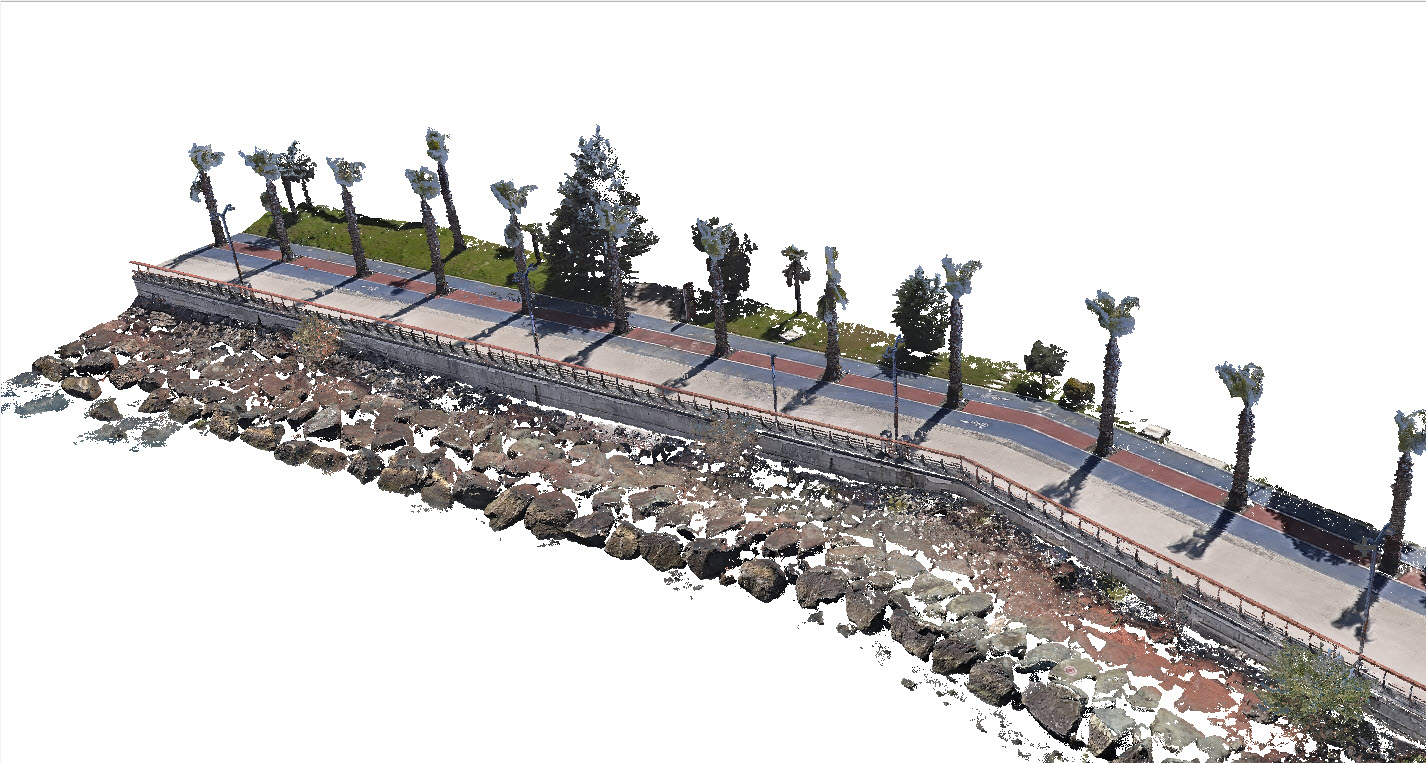

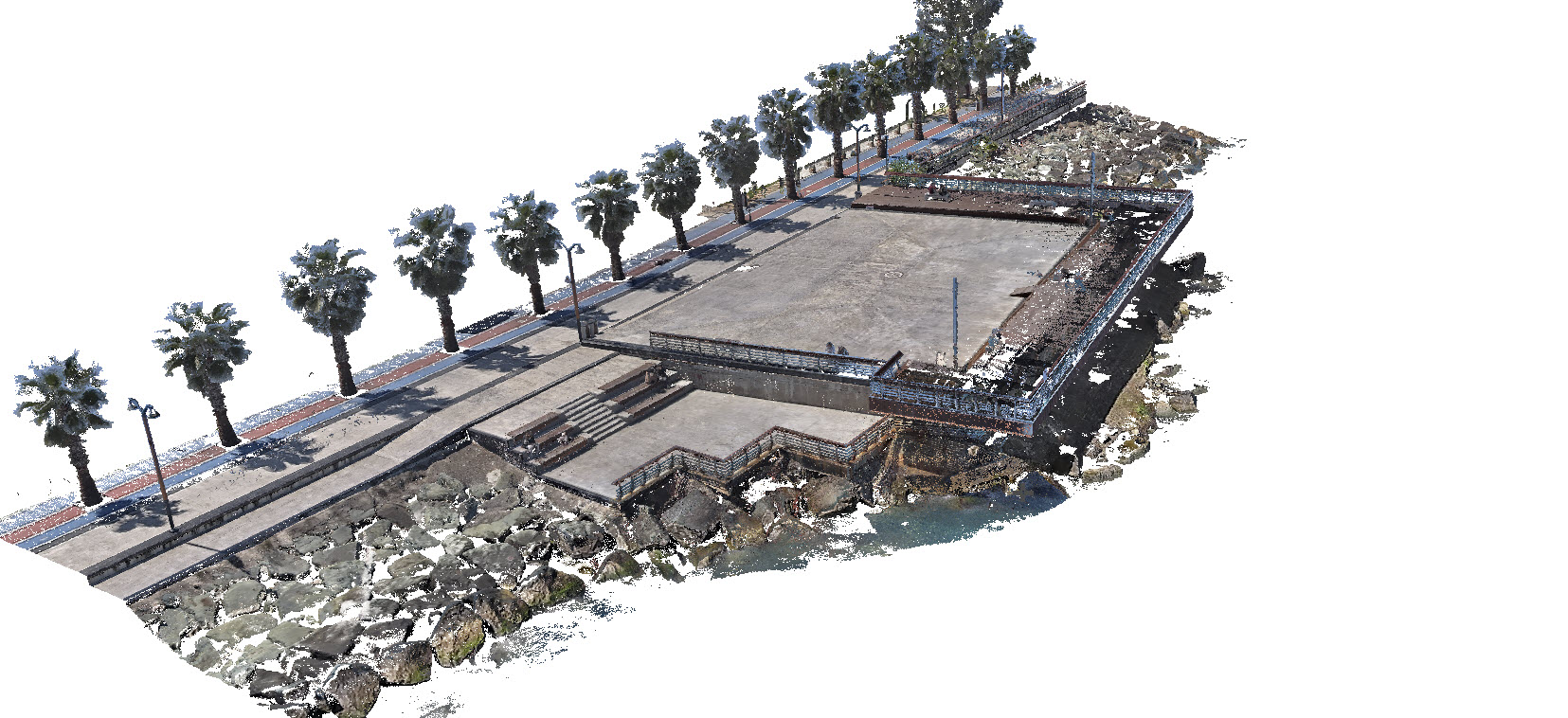

Renkli nokta bulutu: yürüyüş yolu, korkuluklar ve kıyı detayları.

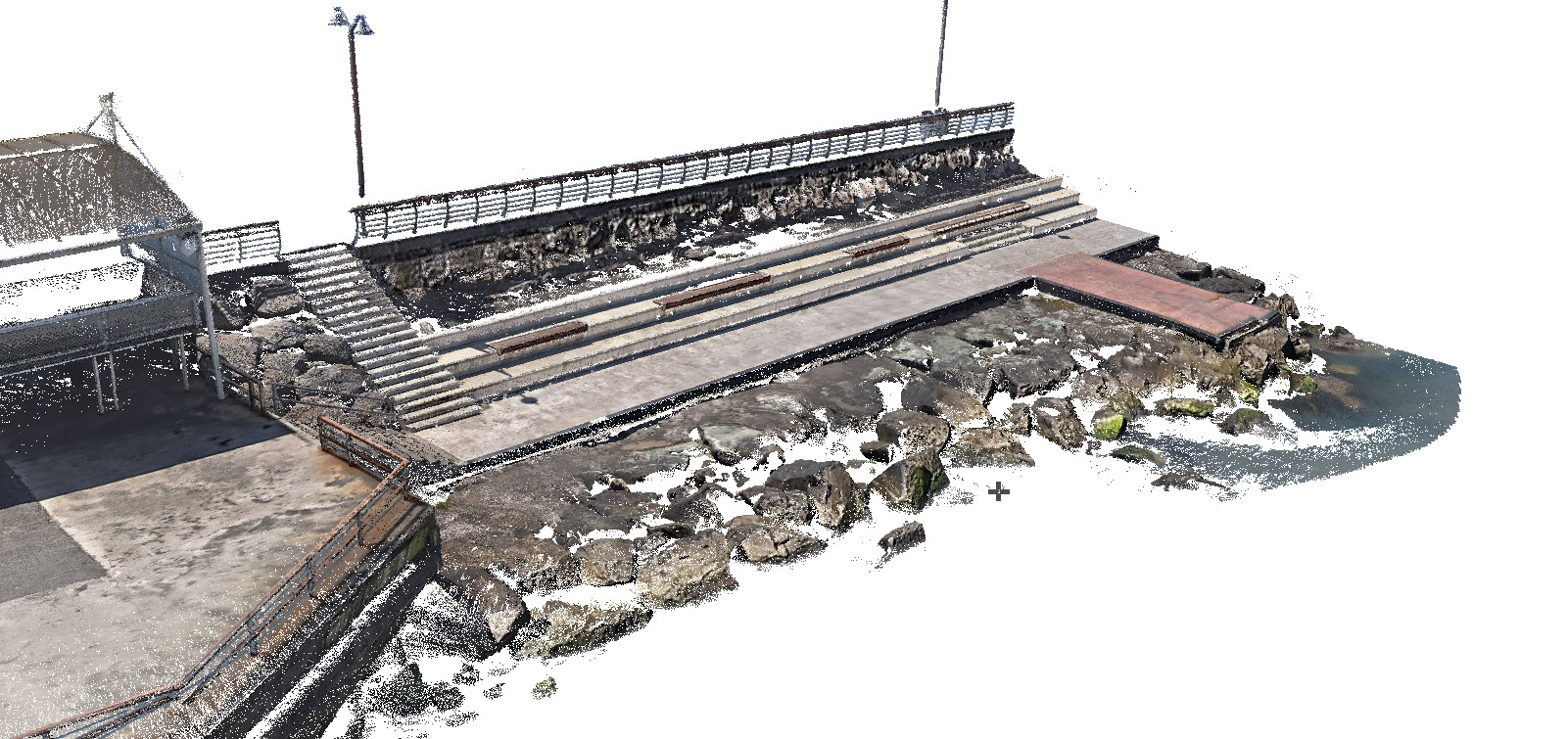

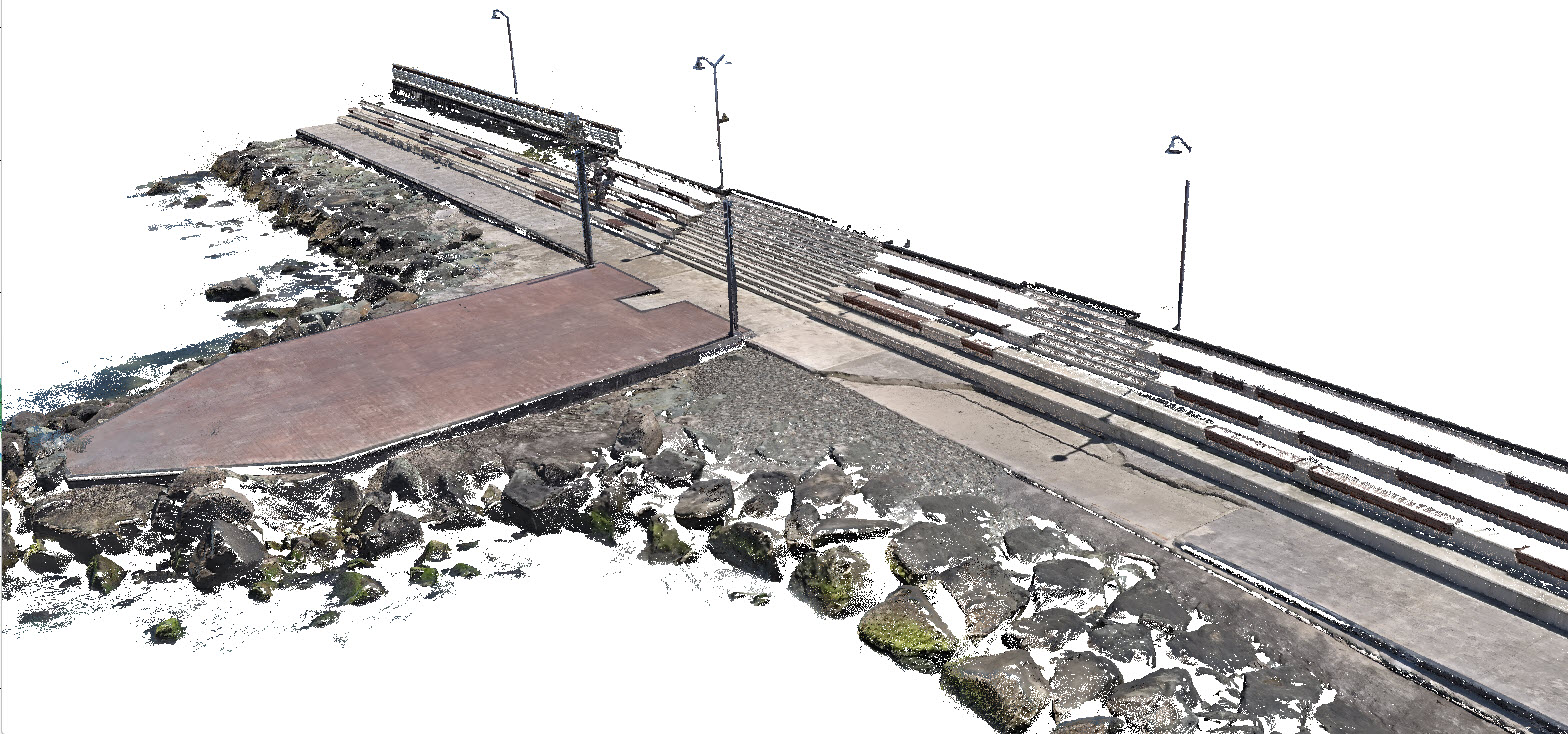

Aynı alanın farklı açıdan görünümü: merdivenler ve kıyı yapıları.

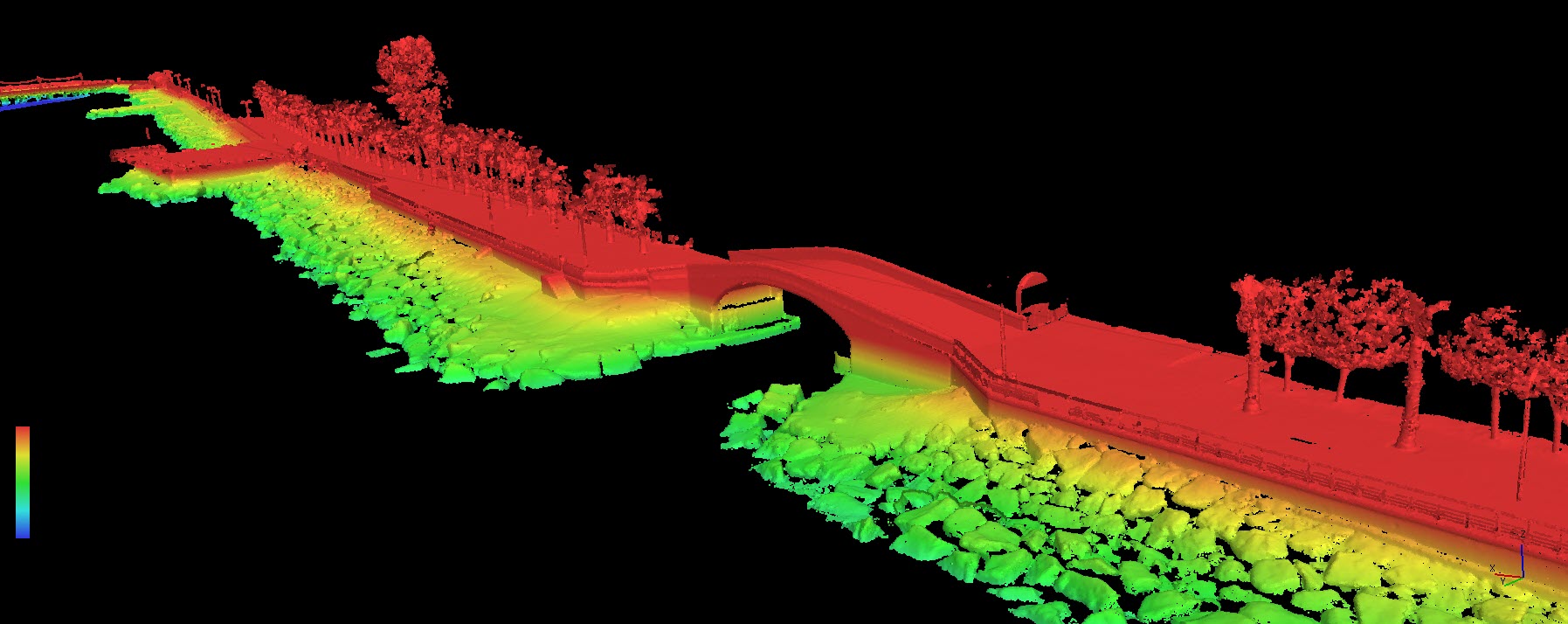

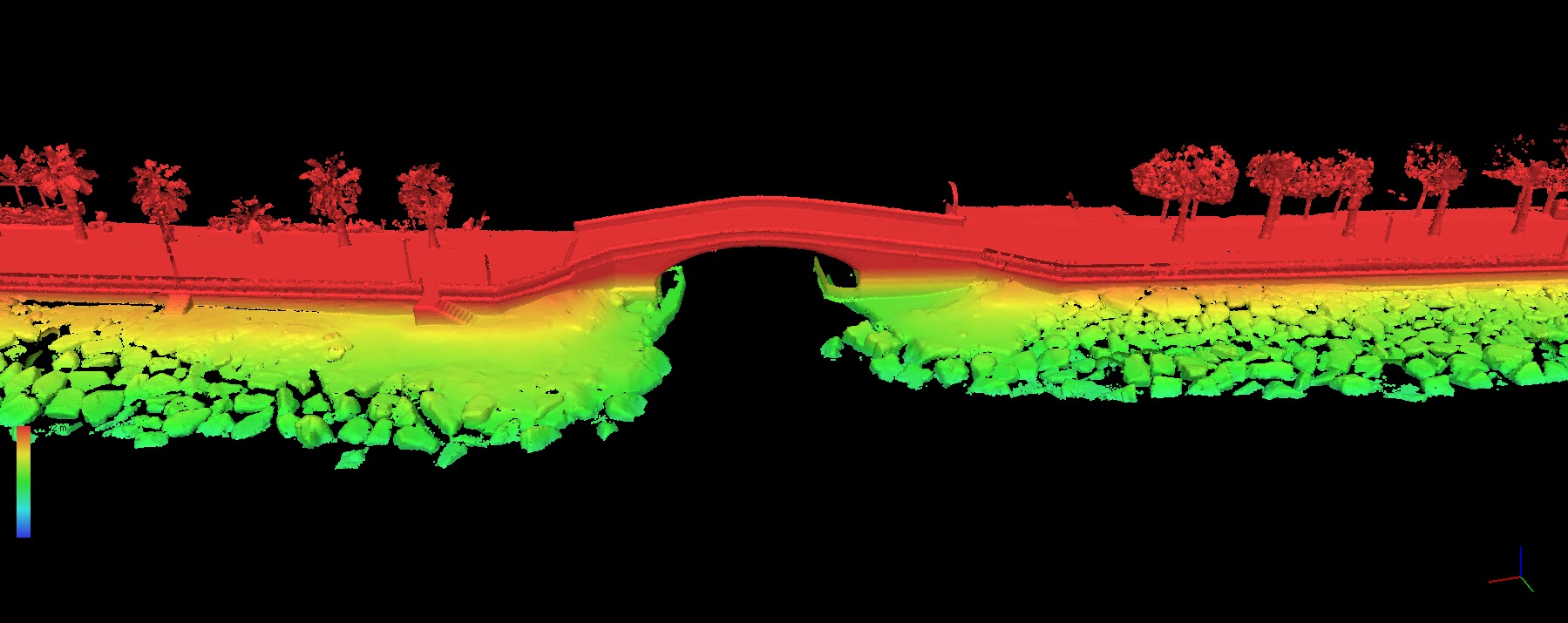

Yüksekliğe göre renklendirilmiş nokta bulutu: kıyı boyunca kot değişimleri.
Tarama yöntemi, erişilebilir yüzeyler, istenen detay seviyesi ve teslim kapsamı süreyi ve maliyeti etkiler. Projenizin konumunu, yaklaşık büyüklüğünü, kullanım amacını ve beklenen teslim tarihini paylaşarak çalışmayı birlikte planlayabiliriz.
Projeniz hakkında bilgi vermek ve ölçüm kapsamını görüşmek için iletişim sayfamızdan bize ulaşabilirsiniz.

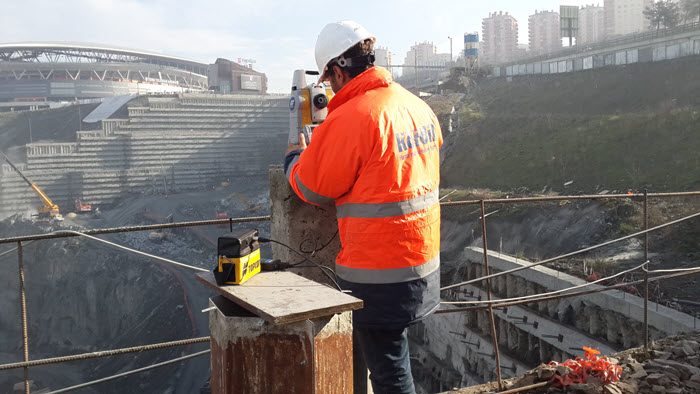

Ölçme Kontrolü, As-Built Ölçümleri ve Teknik Raporlama
Şantiyede yapılan uygulamaların proje ile karşılaştırılması için bağımsız kontrol ölçümleri gerçekleştiriyoruz. Konum, kot, aks ve boyut kontrolleri; sapmaların belirlenmesine, işveren ve yüklenici ekiplerinin aynı ölçüm verisi üzerinden değerlendirme yapmasına destek olur.
As-built (yapıldığı şekliyle) ölçümleri, tamamlanan yapı ve imalatların mevcut durumunu kayıt altına alır. Ölçüm sonuçları, proje kapsamına göre kontrol çizimleri, koordinat ve kot listeleri, kesitler veya teknik raporlar halinde düzenlenir. Hakediş ve miktar değerlendirmelerinde kullanılacak ölçülerin kapsamı işe başlamadan önce netleştirilir.

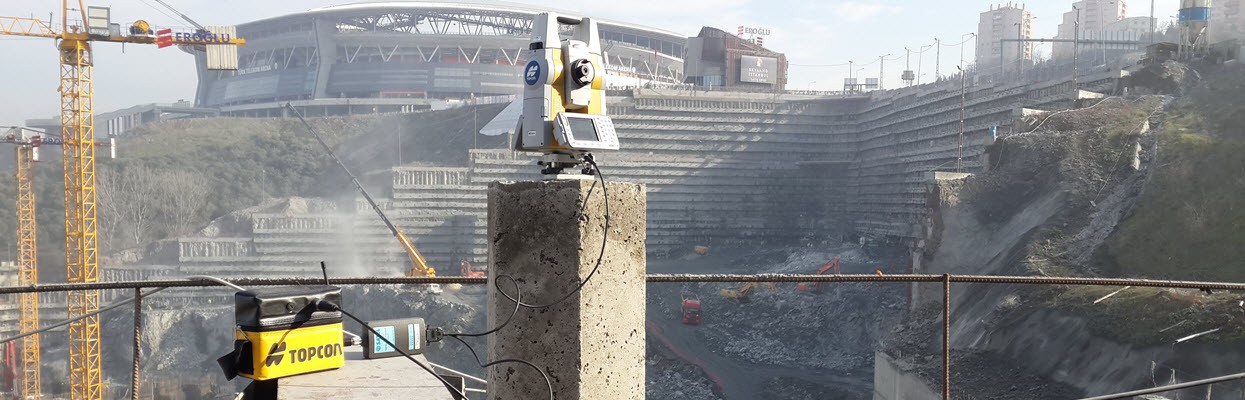

Deformasyon İzleme ve Endüstriyel Ölçmeler

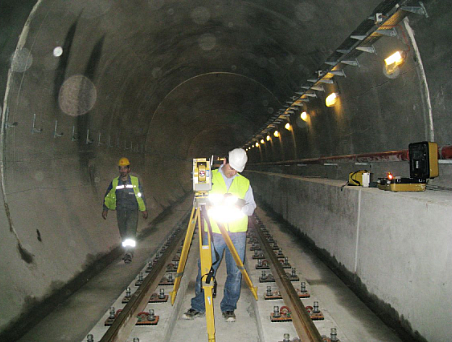

Bina, tünel, köprü, baraj ve mühendislik sahalarında zaman içinde oluşabilecek yer değiştirme ve oturmaların izlenmesine yönelik ölçümler yapıyoruz. Periyodik veya gerçek zamanlı izleme yaklaşımı; izlenecek yapı, beklenen hareket ve proje gereksinimleri dikkate alınarak seçilir.
Endüstriyel tesislerde makine ve ekipmanların hizalanması, eksen ve seviye kontrolleri ile raylı sistemlerin geometrik ölçümleri de çalışma alanlarımız arasındadır. Deformasyon izleme ve hassas ölçüm projeleri için jeodezik ölçme çözümlerimizi inceleyebilirsiniz.

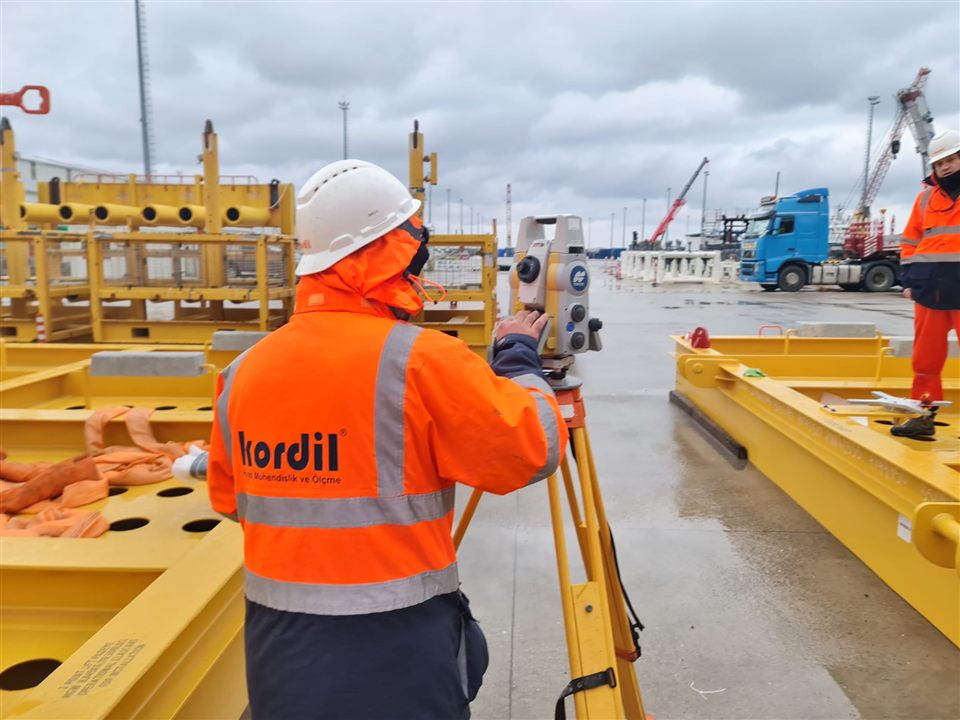

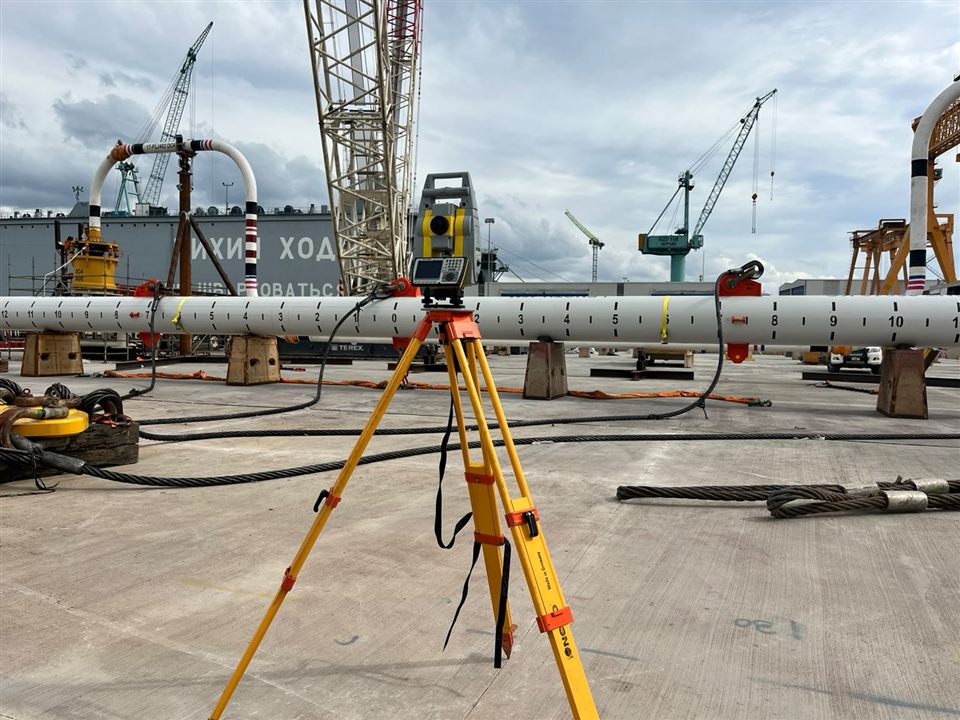

Boyutsal Kontrol: Endüstriyel İmalat ve Montaj Ölçümleri
Kordil, tersane, fabrika ve imalat sahalarında boyutsal kontrol (dimensional control) hizmetleri sunar. Boru grupları, çelik yapılar, taşıyıcı çerçeveler ve ekipmanların ölçülen geometrisini onaylı çizim ve tasarım modelleriyle karşılaştırıyoruz. Bu çalışmalar, imalat doğruluğunun değerlendirilmesine, parçaların montaj uyumunun incelenmesine ve yerleştirme işlemlerinin kontrolüne destek olur.

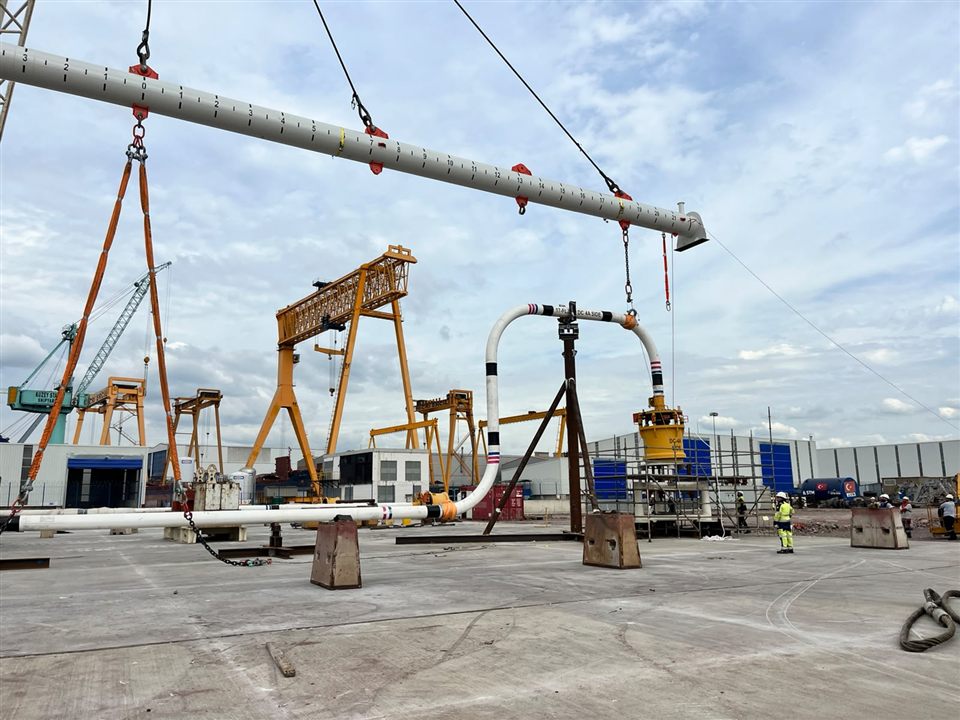

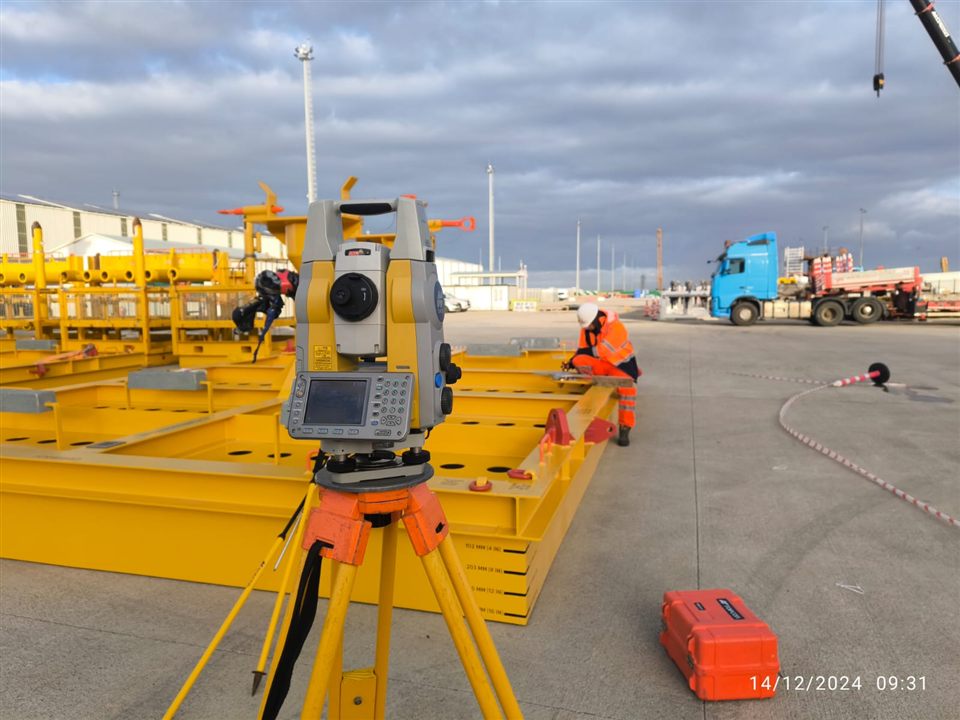

Boru, çelik yapı ve ekipman hizalama kontrolleri

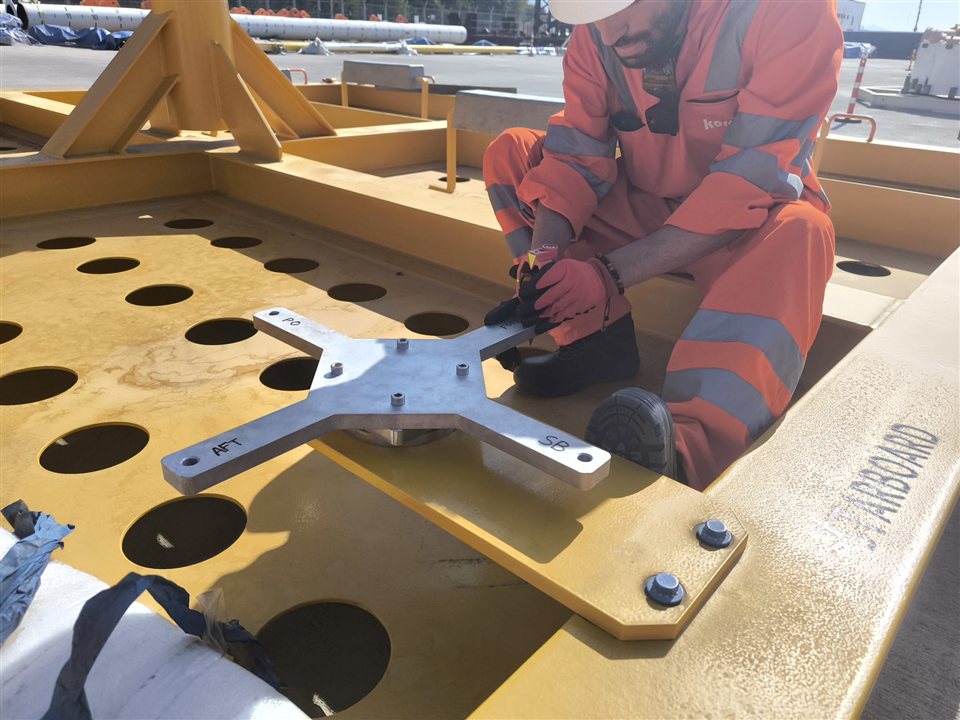

Kontrol kapsamını parçanın işlevine ve proje gereksinimlerine göre belirliyoruz. Genel boyutlar, merkez eksenleri, bağlantı noktaları, flanş yönleri, cıvata deliklerinin konumu, mesnet kotları, doğrusallık, düşeylik ve hizalama ölçümleri bu kapsamda değerlendirilebilir. Montaj öncesindeki kontroller, parçalar erişilebilir durumdayken boyutsal farkların belirlenmesini sağlar.
Ayrı sahalarda üretilen parçaları ortak bir koordinat referansında ölçerek birleşim noktalarının karşılaştırılmasına yardımcı oluyoruz. Boru spool parçaları, çelik modüller, temeller ve ekipman arayüzleri için belirlenen kontrol noktaları, sonraki imalat ve montaj aşamalarında yeniden kullanılabilir.

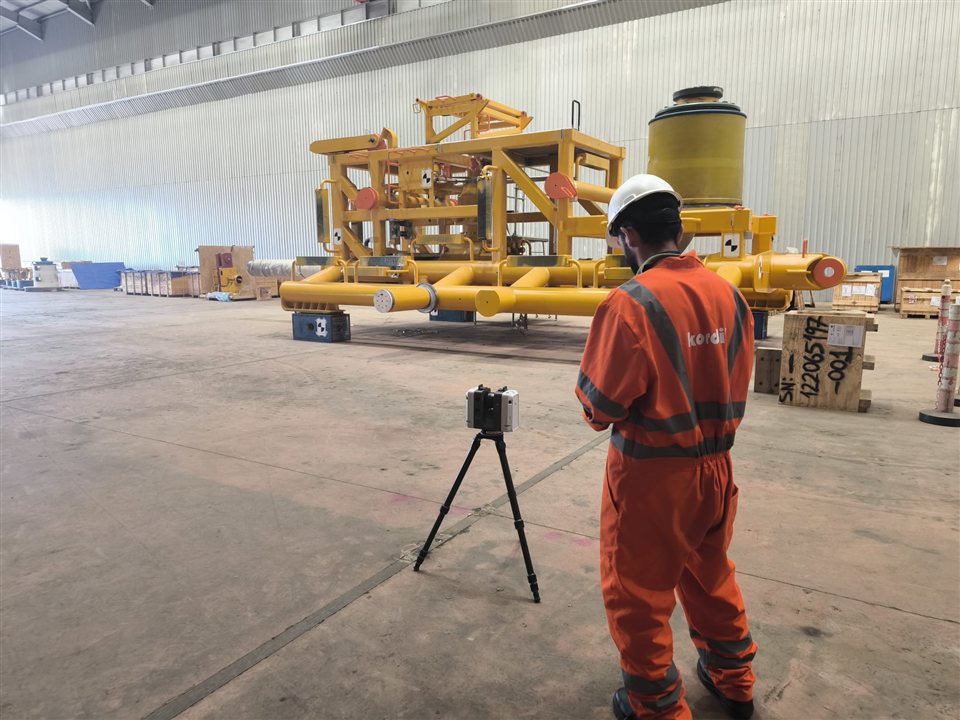

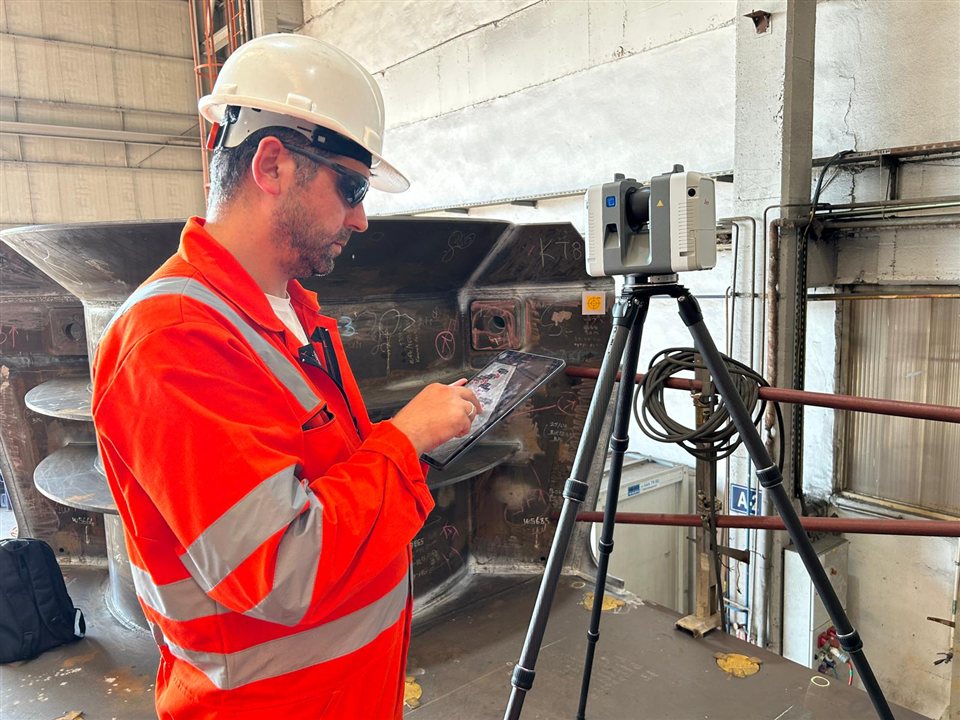

LiDAR ve 3B lazer tarama ile boyutsal kontrol
LiDAR, total station ile ölçülen tekil kontrol noktalarını yoğun üç boyutlu yüzey verisiyle tamamlar. Karmaşık çelik imalatlar, boru grupları ve endüstriyel modüllerin erişilebilir yüzeyleri nokta bulutu olarak kaydedilir. Böylece kontrol, yalnızca seçilmiş noktalarda değil, proje kapsamına uygun yüzey ve kesitlerde de yapılabilir.
Farklı konumlardan alınan taramalar ortak referans sisteminde birleştirilir ve ölçme kontrol noktalarıyla doğrulanır. Nokta bulutunun onaylı CAD modeliyle karşılaştırılması; yüzey sapmalarını, parça konumunu ve montaj arayüzlerini incelemek için kullanılır. Veri kalitesi ve iş kapsamı uygun olduğunda kesitler, düzlem ve silindir uyarlamaları veya merkez eksenleri üzerinden geometrik değerlendirme yapılır.
Çıktılar arasında renkli sapma haritaları, kesit karşılaştırmaları, nokta-model kontrolleri ve açıklamalı boyutsal kontrol raporları yer alabilir. Modelin veriye nasıl oturtulacağı, sabit tutulacak referanslar ve tolerans aralıkları analiz öncesinde belirlenir. Böylece sonuçlar, imalat ekibinin kontrol etmek istediği boyut ve birleşimlerle doğrudan ilişkilendirilir.
Ölçme yöntemi ve saha koşulları
Cihaz ve yöntem seçimi; geometrik detay, erişim koşulları, proje toleransları ve gerekli ölçüm belirsizliği dikkate alınarak yapılır. Tarama mesafesi, yüzeyin yansıtma özellikleri, görüş alanı ve taramaların birleştirme kalitesi LiDAR verisinin değerlendirilmesinde önem taşır. Kritik bağlantılar ve dar toleranslı ölçüler gerektiğinde hedefli total station ölçümleriyle ayrıca kontrol edilir.
Tarayıcının göremediği bölgeler ölçüm kapsamı içinde belirtilir. Parçanın mesnetlenmesi, yük durumu, sıcaklık ve ölçüm anındaki konumu sonuçları etkileyebileceğinden ilgili saha koşulları kaydedilir. Farklı aşamalardaki karşılaştırmalarda aynı referansların kullanılması, geometrik değişim ile kurulum farkının ayırt edilmesine yardımcı olur.

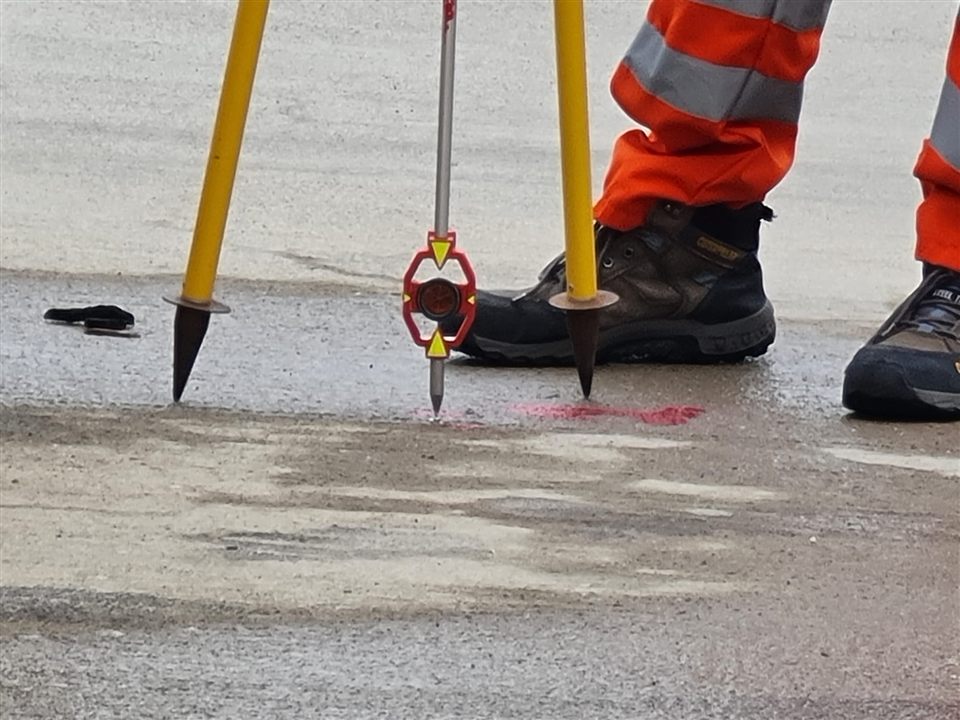

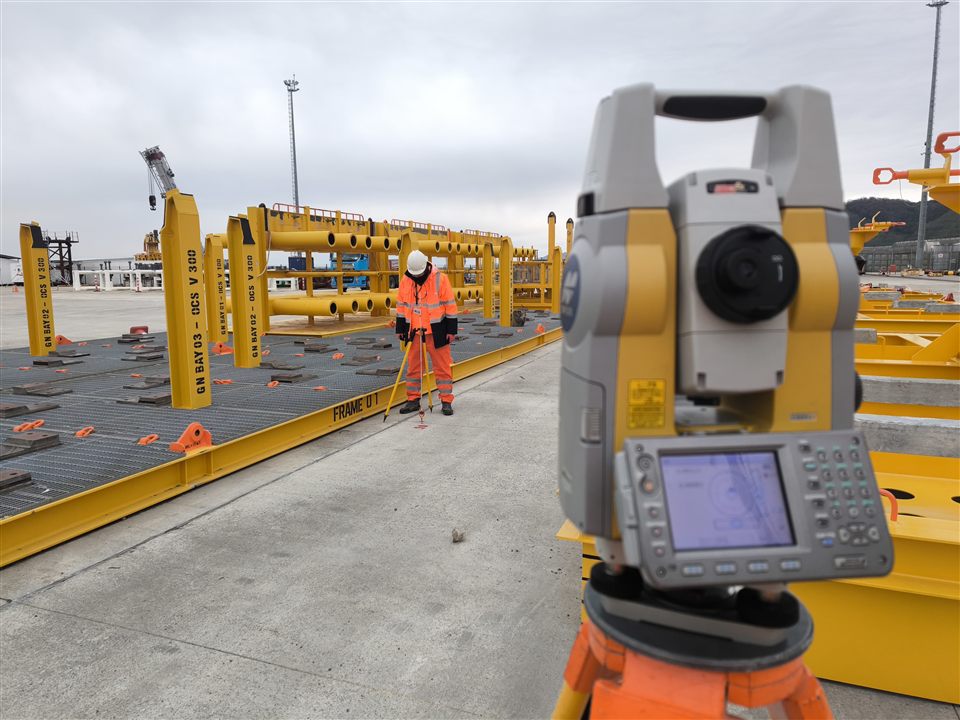

Kontrol ağı ve bağımsız doğrulama

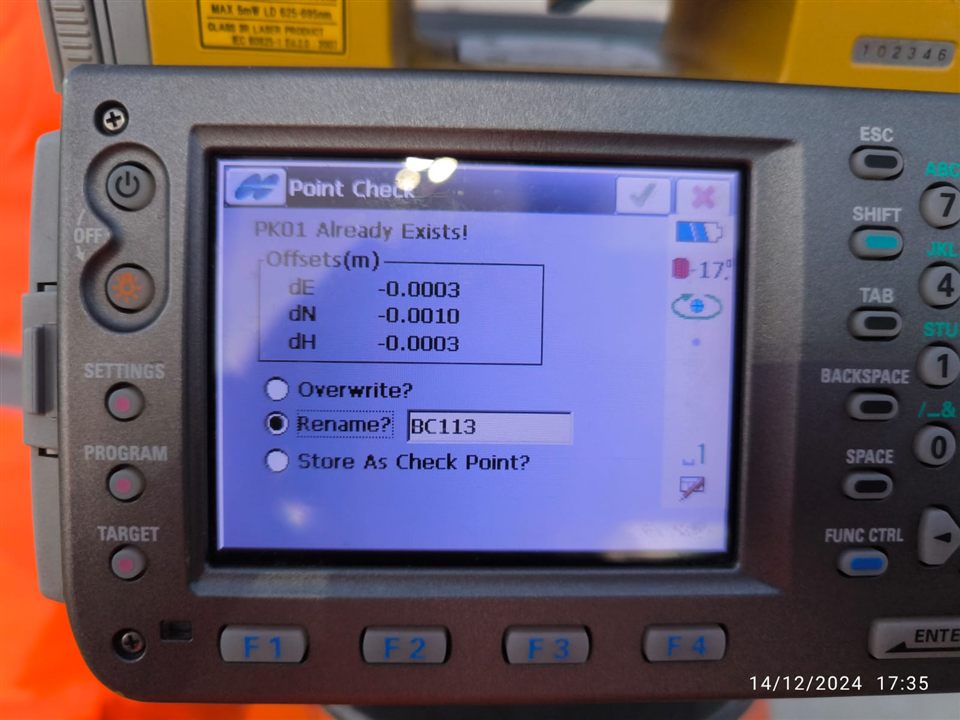

Kararlı bir yerel ölçme ağı, farklı cihaz konumlarından yapılan gözlemleri aynı sisteme bağlar. Geriden kestirme sonuçları, bağımsız kontrol noktalarına tekrar ölçümleri ve kurulum kontrolleriyle ölçülerin tutarlılığı değerlendirilir. Nokta numaraları, cihaz yükseklikleri ve kullanılan koordinat dönüşümleri izlenebilir şekilde kayıt altına alınır.

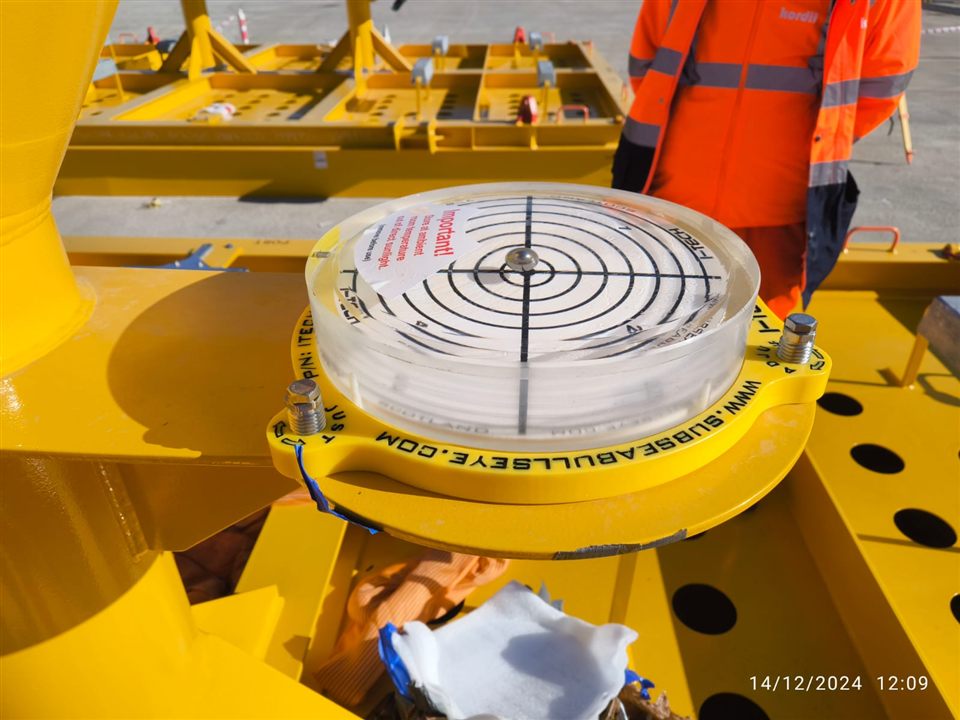

Deniz ve sualtı projelerine ait imalatlarda taşıyıcı çerçeveler, ekipman bağlantıları ve sonraki yerleştirme işlemlerinde kullanılacak referans detayları ölçüm kapsamına alınabilir. Belirlenen detayların konum ve yön bilgileri proje sisteminde raporlanarak imalat sahasındaki kontrollerin montaj planlamasına aktarılması sağlanır.
Tasarım karşılaştırması ve boyutsal kontrol raporları
Raporlarda ölçülen değerler, tasarım değerleri ve aralarındaki sapmalar birlikte sunulur. Nokta listeleri, açıklamalı çizimler, kesitler ve gerektiğinde üç boyutlu karşılaştırmalarla sonuçların hangi referansa göre üretildiği belirtilir. Uygunluk değerlendirmesi, işverenin veya tasarım ekibinin belirlediği toleranslara göre yapılır; sınır dışındaki değerler mühendislik incelemesine sunulur.
Teslimler; koordinat ve kot listeleri, boyut ve hizalama kontrolleri, sapma tabloları ve as-built kayıtlarını içerebilir. Ölçüm aşamaları ve rapor formatı saha çalışmasından önce kararlaştırılır. İlk imalat kontrolünden düzeltme sonrası tekrar ölçümüne ve son montaj kontrolüne kadar aynı kayıt düzeni korunur.

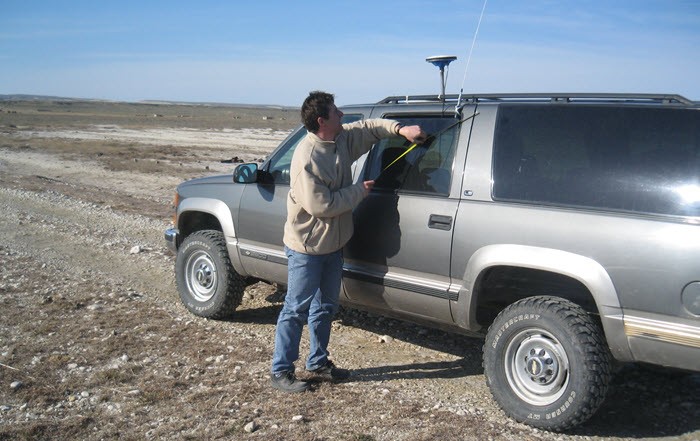

Mobil Haritalama ve Güzergah Ölçümleri
Karayolu, demiryolu, tünel, boru hattı ve altyapı güzergahlarında konum, mesafe ve mevcut durum verilerini proje ihtiyacına göre topluyoruz. Mobil ölçme, GNSS tabanlı konumlandırma ve gerektiğinde lazer tarama verileri, güzergahın bütün halinde değerlendirilmesine yardımcı olur.
Kordil tarafından geliştirilen Kordil Navigation Pro, mobil haritalama ve navigasyon çalışmalarında kullanılmaktadır. İki nokta arası mesafe ölçümleri, tünel içi kilometre belirleme ve projeye özel veri toplama ihtiyaçları saha koşullarına göre planlanır.

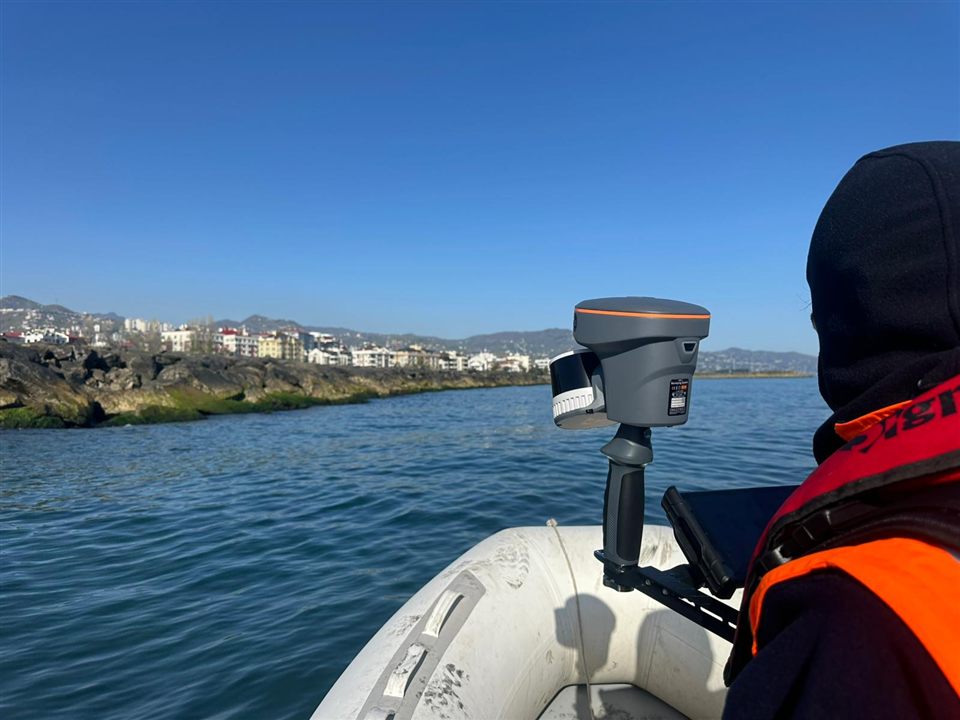

Kıyı Yapılarında Entegre Kara ve Deniz Ölçümleri

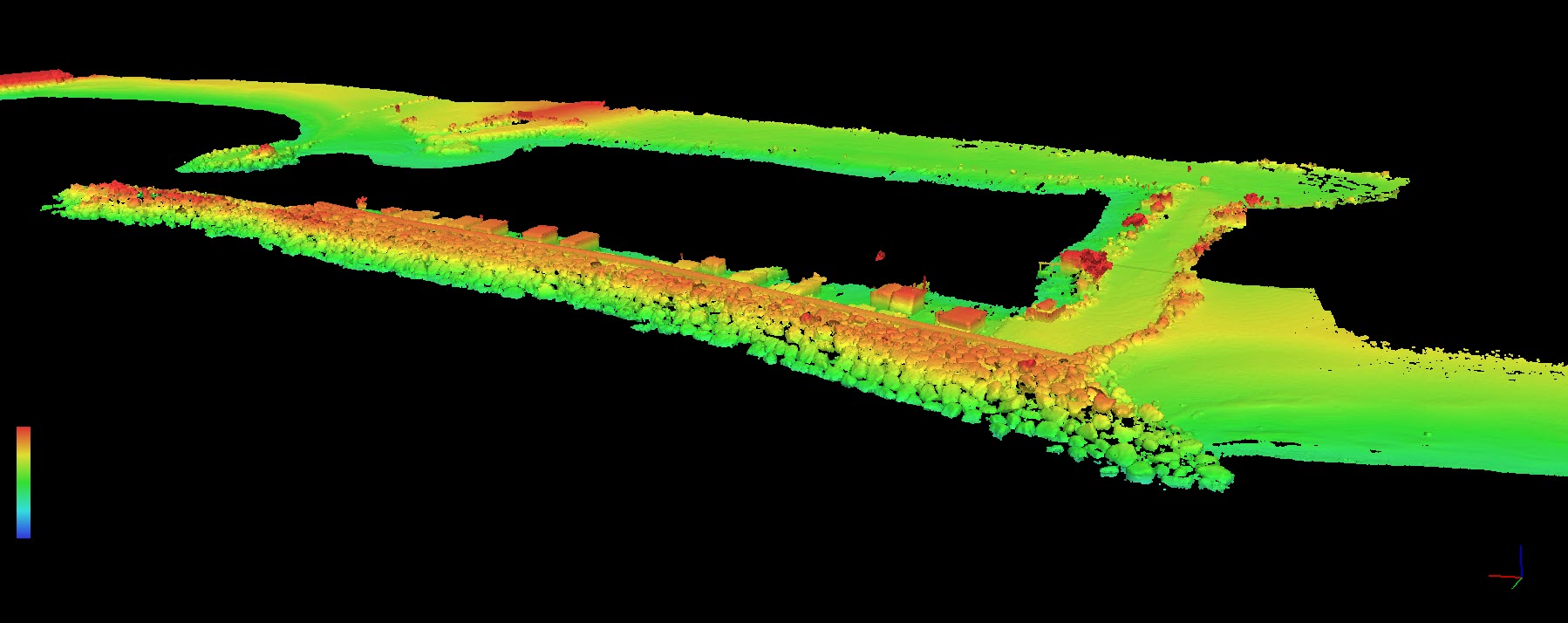

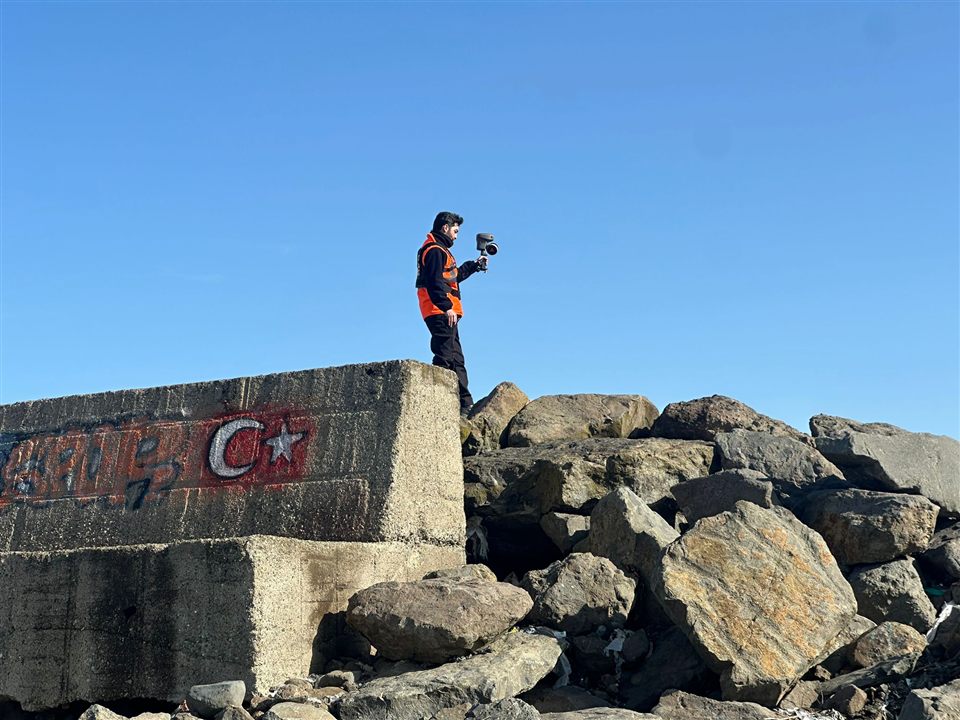

Liman, iskele, mendirek ve sahil projelerinde kara yüzeyinin ölçülmesi ile sualtı topoğrafyasının belirlenmesi birbirini tamamlar. Kara tarafındaki topoğrafik ölçüm ve lazer tarama verilerini, proje gereksinimlerine göre batimetri ve hidrografik ölçümler ile ortak koordinat ve yükseklik referansında değerlendiriyoruz.
Bu bütünleşik yaklaşım, kıyı yapılarının mevcut durumunun belgelenmesi, tasarım altlıklarının hazırlanması ve yapım sürecinin izlenmesi için kullanılır. Deniz tabanına ilişkin ölçümler, ilgili hidrografik yöntem ve ekipmanlarla ayrıca planlanır.
Coğrafi Bilgi Sistemleri (CBS / GIS) ve Veri Entegrasyonu
Ölçülen konumsal verileri yapı, hat, ekipman ve diğer varlıklara ait bilgilerle ilişkilendirerek sorgulanabilir haritalar hazırlıyoruz. CBS veri entegrasyonu, farklı kaynaklardan gelen harita ve kayıtların ortak bir sistemde değerlendirilmesini sağlar.
- Konumsal veri toplama, sayısallaştırma ve veri temizleme
- Koordinat dönüşümleri ve farklı veri kaynaklarının birleştirilmesi
- Altyapı ve tesis verilerinin harita üzerinde ilişkilendirilmesi
- Coğrafi veri analizi, modelleme ve veri otomasyonu
- Mevcut haritaların yeni sistemlere aktarılması ve projeye özel yazılım eklentileri

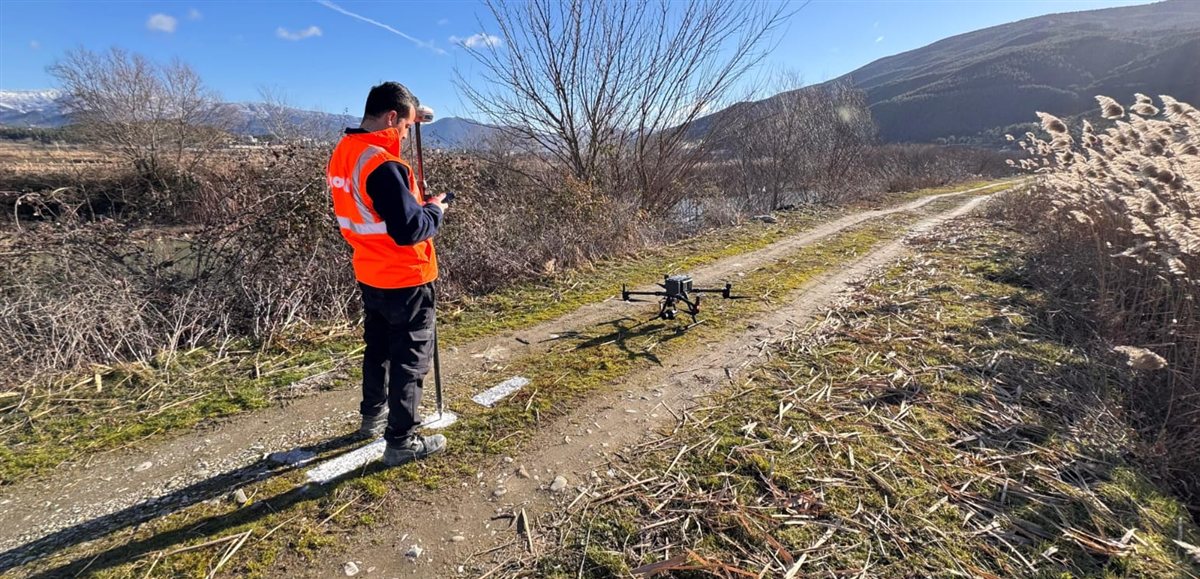

İmar, Parsel ve Tescile Yönelik Teknik Hizmetler
Belediye ve tapu-kadastro süreçleriyle ilişkili projelerde ölçüm, teknik hazırlık ve proje takibi desteği sunuyoruz. Parselasyon, ayırma ve birleştirme, yola terk, aplikasyon ve kot-kesit çalışmalarının kapsamı; mevcut belgeler ve ilgili kurumun talepleri değerlendirilerek belirlenir.
İşin niteliğine göre ilgili kurumlar ve LİHKAB bürolarıyla koordinasyon gerektiren adımlar da baştan değerlendirilir. Böylece teknik ölçüm ihtiyacı ile resmi işlem süreci birlikte planlanır.
Harita ve Ölçme Projeniz İçin Teklif Bilgileri
Çalışma alanının konumunu ve yaklaşık büyüklüğünü, projenin amacını, elinizdeki çizimleri, beklenen teslimleri ve iş programını paylaşmanız uygun yöntemi belirlememizi kolaylaştırır. Koordinat sistemi, istenen doğruluk ve saha erişim koşulları biliniyorsa bu bilgileri de değerlendirmeye alırız.
Harita mühendisliği, LiDAR, aplikasyon veya saha ölçme ihtiyacınızı iletişim sayfamız üzerinden bize iletebilirsiniz.
Harita Mühendisliği Projelerinde Kurum ve LİHKAB Koordinasyonu
Bir inşaat veya arazi projesi; saha ölçümü, proje hazırlığı ve resmi işlem takibi gibi farklı adımlar içerebilir. Kordil, ölçme ve mühendislik kapsamını mevcut belgeler ve proje ihtiyaçları üzerinden değerlendirir; belediye, tapu-kadastro veya LİHKAB koordinasyonu gerektiren adımları çalışma planında ayrıca ele alır.
Başvuru öncesinde parsel bilgileri, mevcut çizimler ve talep edilen işlemin paylaşılması, ihtiyaç duyulan teknik hizmetin belirlenmesini kolaylaştırır. Firmamızın mesleki ve kurumsal bağlantıları için kurumsal üyelikler sayfasını inceleyebilirsiniz.
