Marin UXO ve Deniz Tabanı Engel Araştırmaları ile Dalışla Doğrulama
Kapsamlı marin UXO araştırmaları, dalışla doğrulama ve bütünleşik kıyıötesi jeofizik inceleme. Bu çalışmalar, deneyimli personel ve gelişmiş veri işleme yetkinliği gerektirir. Kordil tümünü tek çatı altında birleştirir. Hibrit araştırma yaklaşımımız; manyetometri veya gradyometri, taban altı profilleme, yanal taramalı sonar ve çok ışınlı batimetriyi, uygun durumlarda geri saçılım analiziyle birlikte kullanır.
Kordil; limanlar, dip tarama, kıyıötesi yapılar, kablo ve boru hattı projeleri dahil yalnızca sivil inşaat amaçlı denizel patlamamış mühimmat (UXO) araştırma hizmetleri sunar. Açıkta ve gömülü hedefleri belirlemek için çok ışınlı batimetriyi, yanal taramalı sonarı, taban altı profillemeyi ve manyetik ölçümleri birleştiririz. Hassas konumlandırma ve bütünleşik veri işleme, güvenilir hedef haritalamasını destekler. Kordil Subbottom Processing yazılımı gömülme derinliği değerlendirmesine; dalışla doğrulama ve el tipi gradyometreler ise hedef incelemesine katkı sağlar. Sonuçlar, inşaat planlamasını ve mühendislik kararlarını destekleyen haritalar, hedef envanterleri ve raporlarla sunulur.
Marin UXO Araştırması İçin Teklif Alın
Projenize özel araştırma teklifi hazırlayabilmemiz için proje konumunu, ölçüm alanını ve takviminizi bizimle paylaşın.
Kapsamlı Marin UXO Araştırması

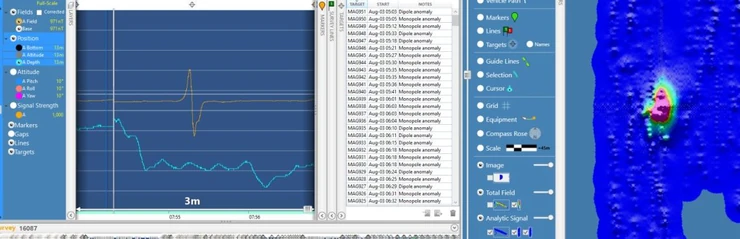

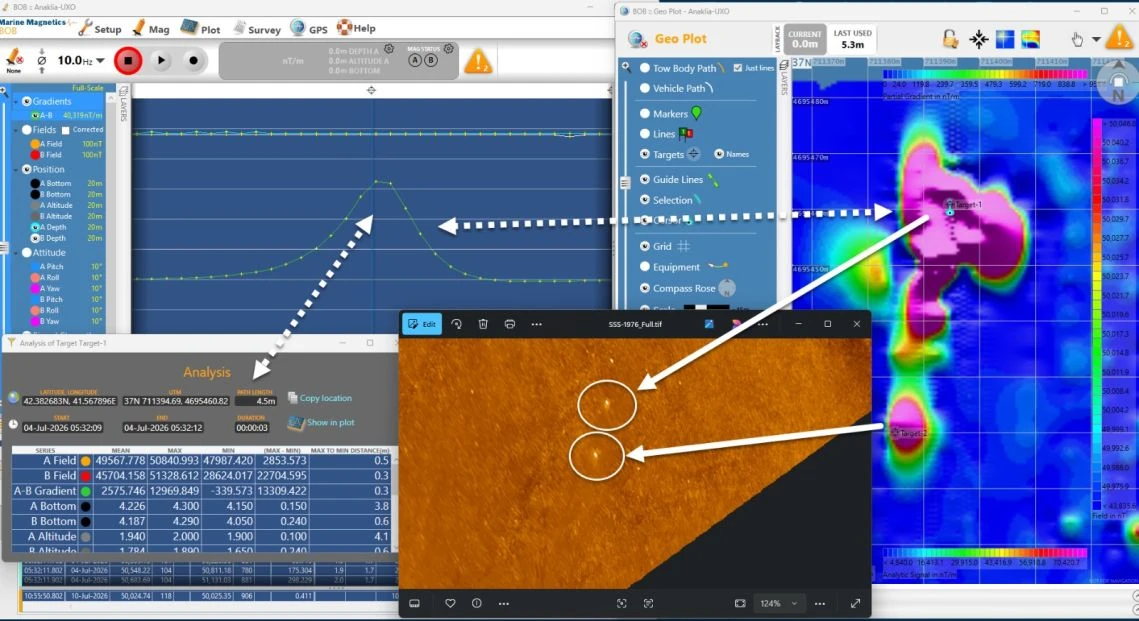

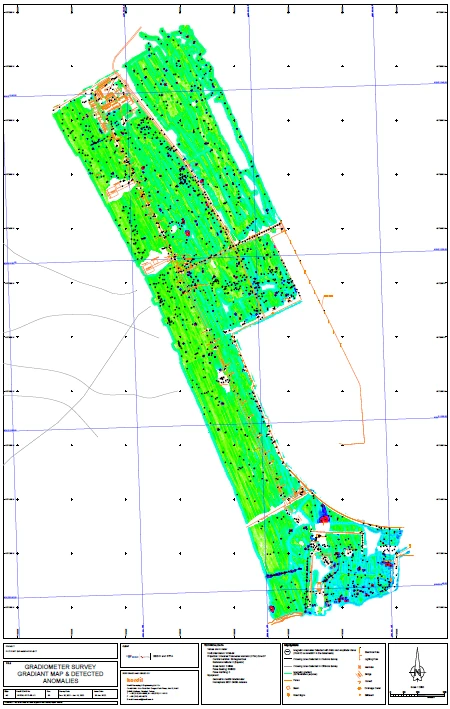

Kordil’e ait marin UXO ölçüm verileri ve bütünleşik yorumlama: manyetik profiller, hedef istatistikleri, gradyan anomali haritası ve eşleştirilmiş yanal taramalı sonar hedefleri.
Kordil; ölçüm planlamasını, kıyıötesi veri toplamayı, veri işlemeyi, hibrit yorumlamayı ve hedef doğrulama desteğini koordineli bir marin UXO araştırma sürecinde birleştirir. Belirlenen kapsam, geniş alan incelemesini önceliklendirilmiş hedef envanteriyle ve gerektiğinde seçilen anomalilerin dalışla doğrulanmasıyla tamamlar.
Geçmiş askerî faaliyetler deniz ortamında patlamamış mühimmat bırakmış olabilir. İnşaat, dip tarama, demirleme ve deniz tabanına müdahale gerektiren çalışmalar öncesinde potansiyel tehlikelerin projeye özgü olarak değerlendirilmesi gerekir. Jeofizik araştırmalar, müdahale başlamadan önce uzman incelemesi gerektiren alanların ve hedeflerin belirlenmesine yardımcı olur.
Araştırma kapsamı; proje sınırları, mevcut tarihsel bilgiler, su derinliği, deniz tabanı koşulları ve planlanan faaliyetlere göre belirlenir. Kordil’in ölçüm sonuçları UXO risk yönetimi sürecini destekler; uzman risk değerlendirmesinin yerine geçmez ve patlayıcı mühimmat temizleme sertifikası oluşturmaz.
Bütünleşik Araştırma Yöntemleri

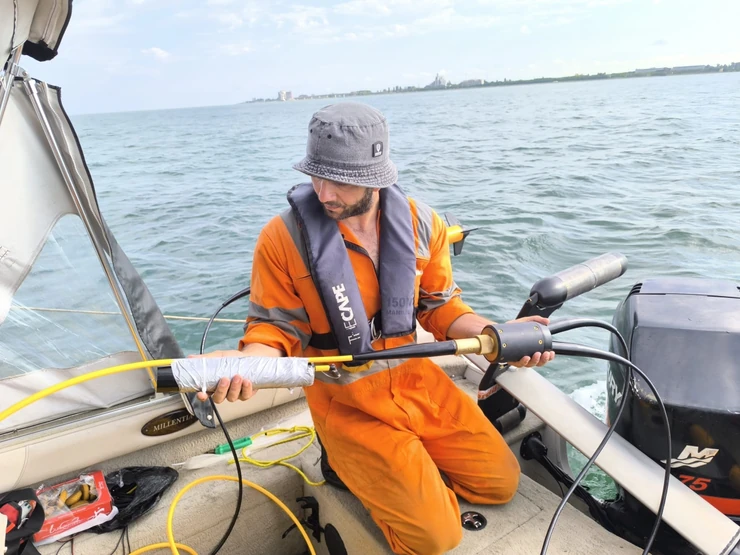

Deniz manyetometrisi ve gradyometrisi: Deniz tabanı altında gömülü olabilen demir içerikli nesnelerin oluşturduğu manyetik alan değişimlerinin haritalanması.

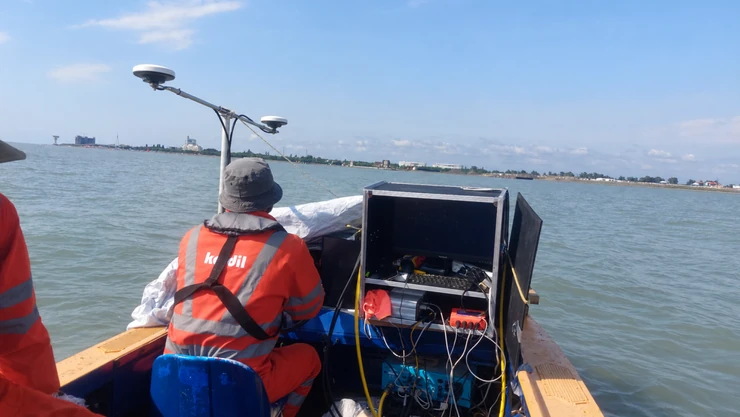

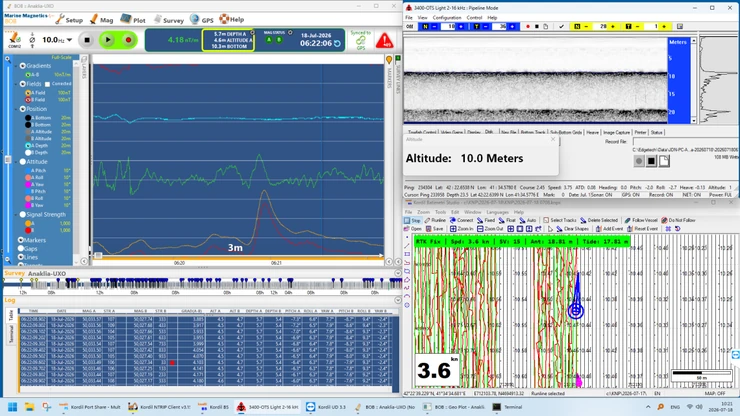

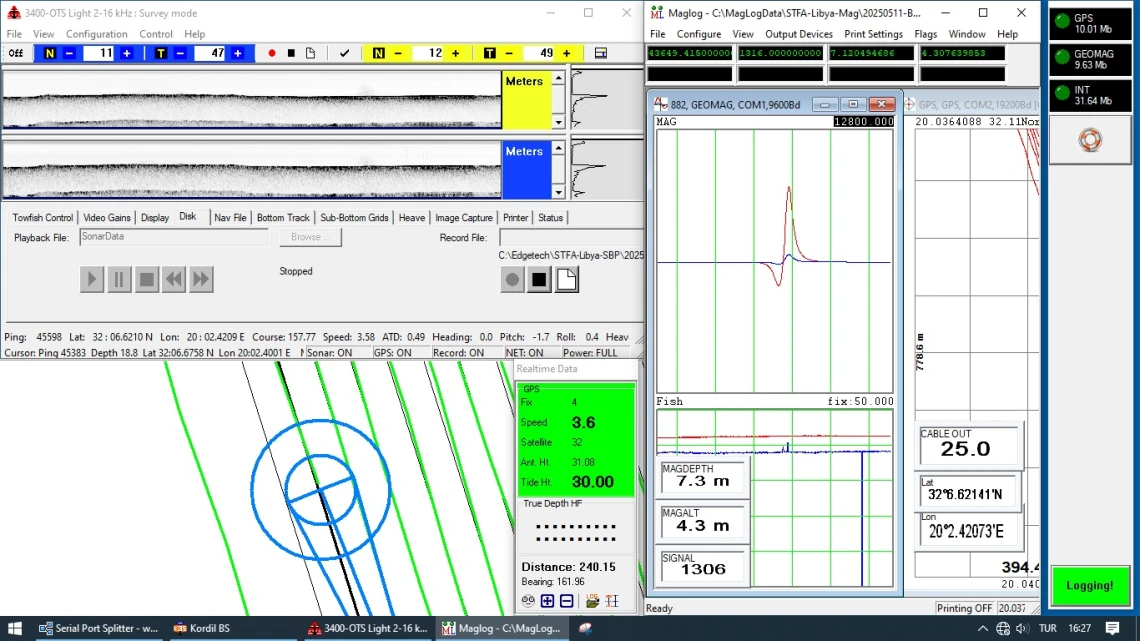

Eş zamanlı akustik ve manyetik veri toplama: taban altı kayıtları, manyetik tepki ve ölçüm navigasyonu.

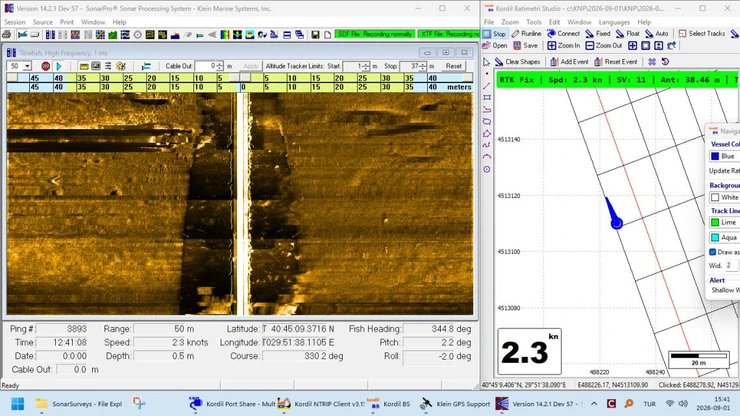

Yanal taramalı sonar: Açıkta bulunan nesnelerin, enkazın, taban dokusunun ve akustik gölgelerin görüntülenerek hedef yorumlamasının desteklenmesi.

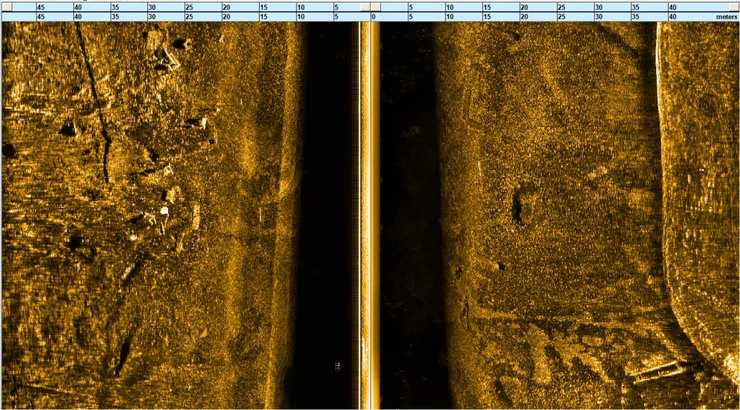

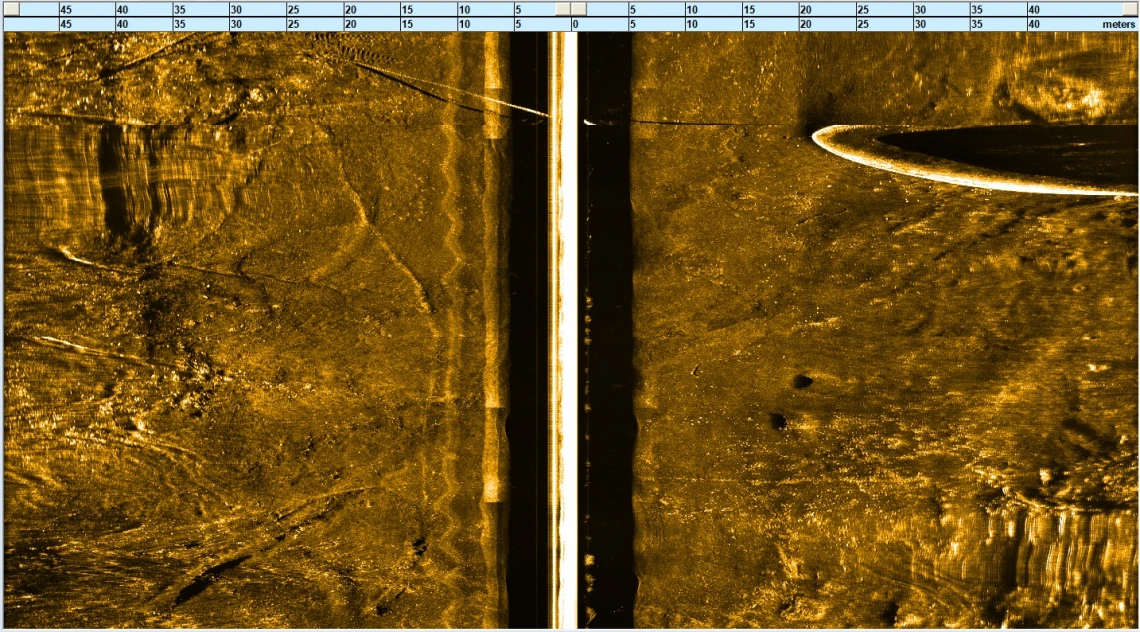

Deniz tabanı dokusunu, belirgin hedefleri ve akustik gölgelerini gösteren yanal taramalı sonar kaydı.

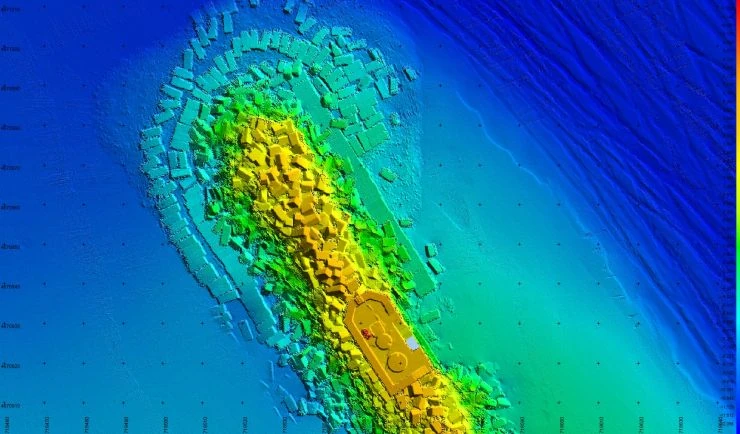

Çok ışınlı batimetri: Araştırma planlaması, yorumlama ve sonraki incelemeler için deniz tabanı topoğrafyasının ve konumsal bağlamın oluşturulması.
Taban altı profilleme araştırması: Deniz tabanı altındaki sediment tabakalarının ve gömülü akustik yapıların incelenmesi; verilerin elverdiği durumlarda gömülme derinliğinin değerlendirilmesi ve manyetik/sonar hedefleriyle ilişkilendirilmesi.

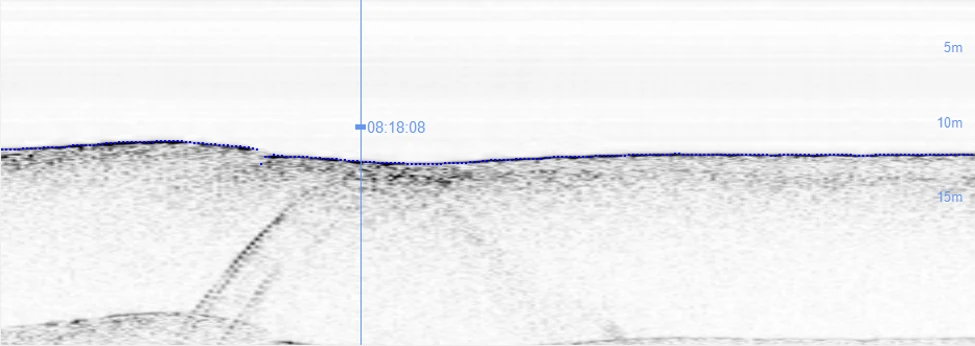

Taban altı yapısı ve gömülme derinliği yorumlaması için deniz tabanı yansımasını ve daha derindeki akustik yansımaları gösteren profil.
Konumlandırma ve veri bütünleştirme: Navigasyon ve sensör ofsetleri dikkate alınarak gözlemlerin ortak bir koordinat referans sistemine aktarılması.

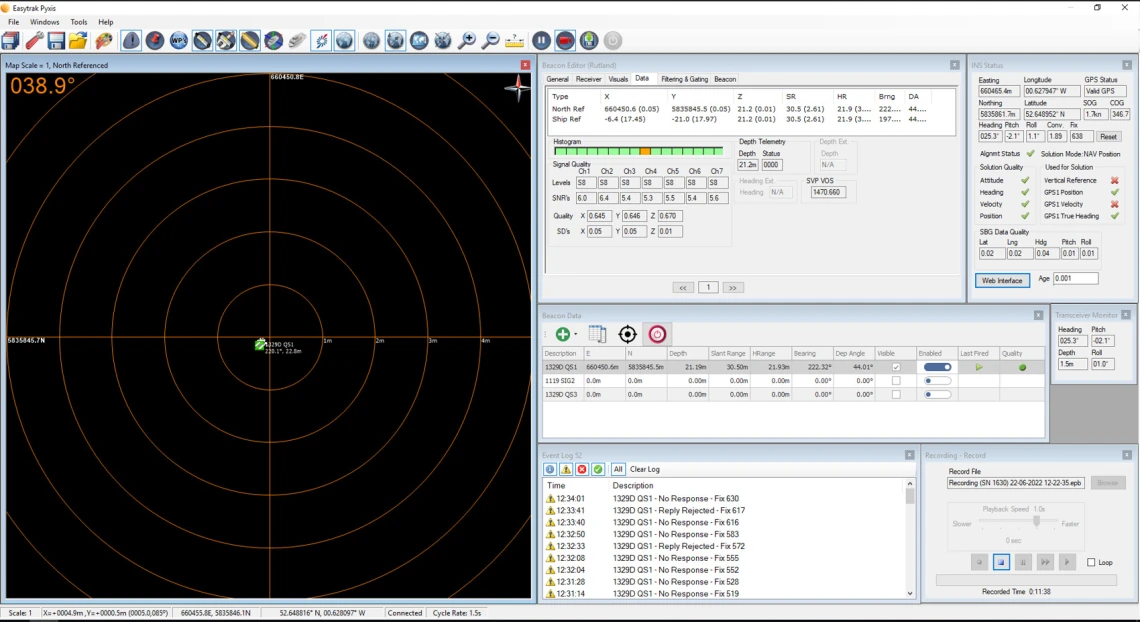

Sualtı hedefinin konumunu ve navigasyon kalitesi bilgilerini gösteren Easytrak Pyxis USBL ekranı.
Bu verilerin birlikte değerlendirilmesi, tekil hedeflerin geniş enkaz alanlarından ayrılmasına ve manyetik bulgularla akustik gözlemlerin örtüştüğü yerlerin anlaşılmasına yardımcı olur. Tespit performansı; hedef özelliklerine, gömülmeye, sensör geometrisine, çevresel koşullara ve ölçüm kapsamına bağlıdır. Tek bir sensör bütün potansiyel tehlikeleri belirleyemez.
Üst Düzey Ölçüm Donanımı
- Bütünleşik çok ışınlı ve yanal taramalı sonar: Hassas taban derinliği ölçümlerini ayrıntılı sonar görüntüleriyle birleştirir. Ortak konumlandırma ve hareket verileri, hedeflerin doğru konumlandırılmasına yardımcı olur.

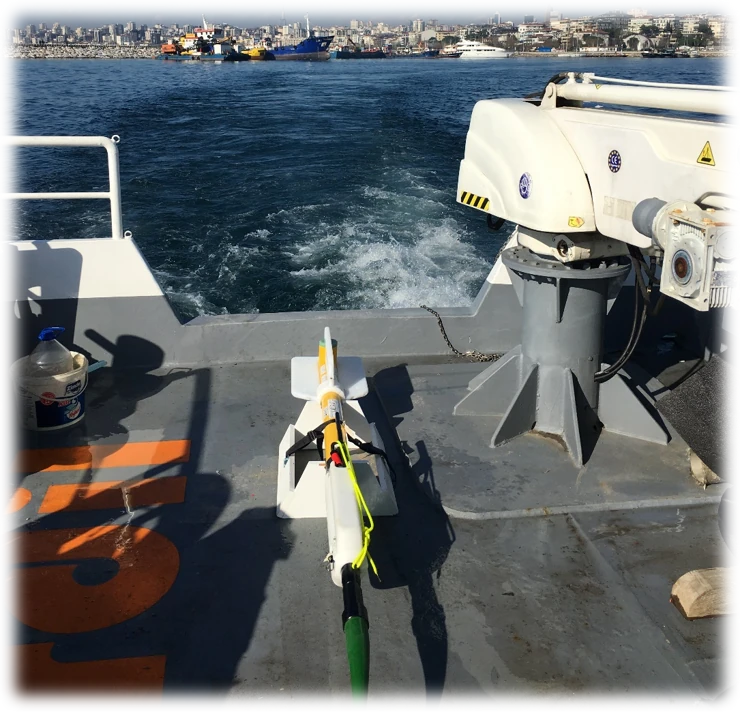

- Yüksek çözünürlüklü çekili yanal taramalı sonar: Deniz tabanındaki nesnelerin ve akustik gölgelerinin ayrıntılı görüntülerini sağlar.

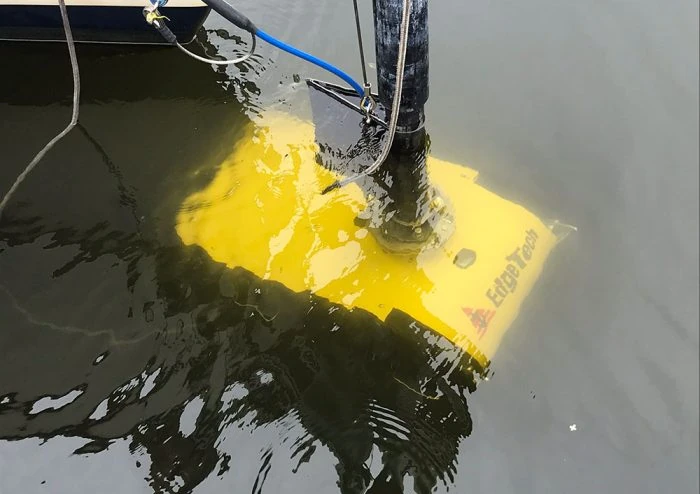

- CHIRP taban altı profilleyiciler: Sediment tabakalarını ve gömülü yapıları göstererek gömülme derinliği değerlendirmesini destekler.

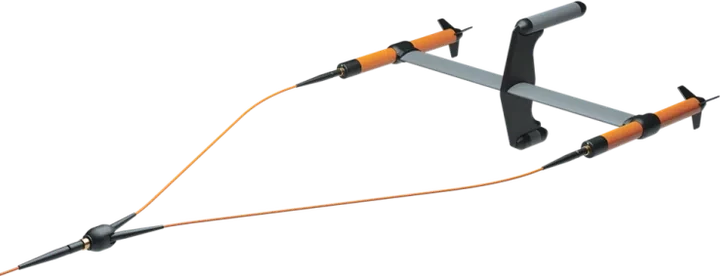

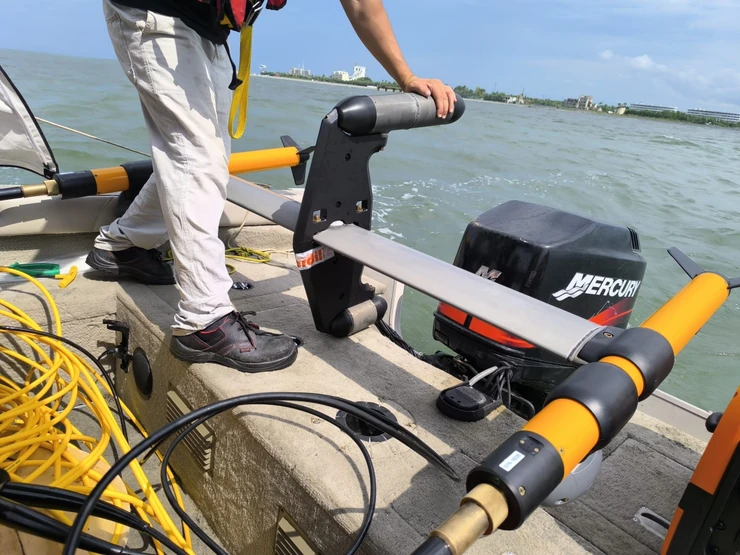

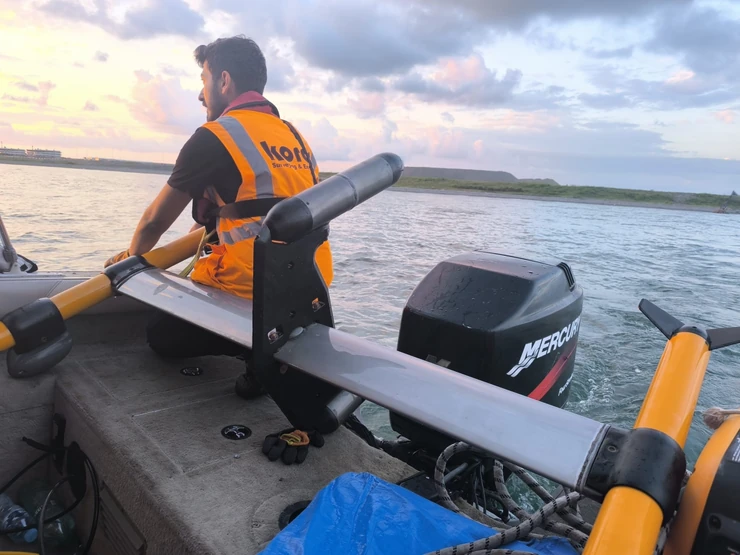

- Deniz manyetometreleri ve çift sensörlü gradyometreler: Deniz tabanı altında gömülü olanlar dahil demir içerikli nesnelerle ilişkili manyetik anomalileri belirler.

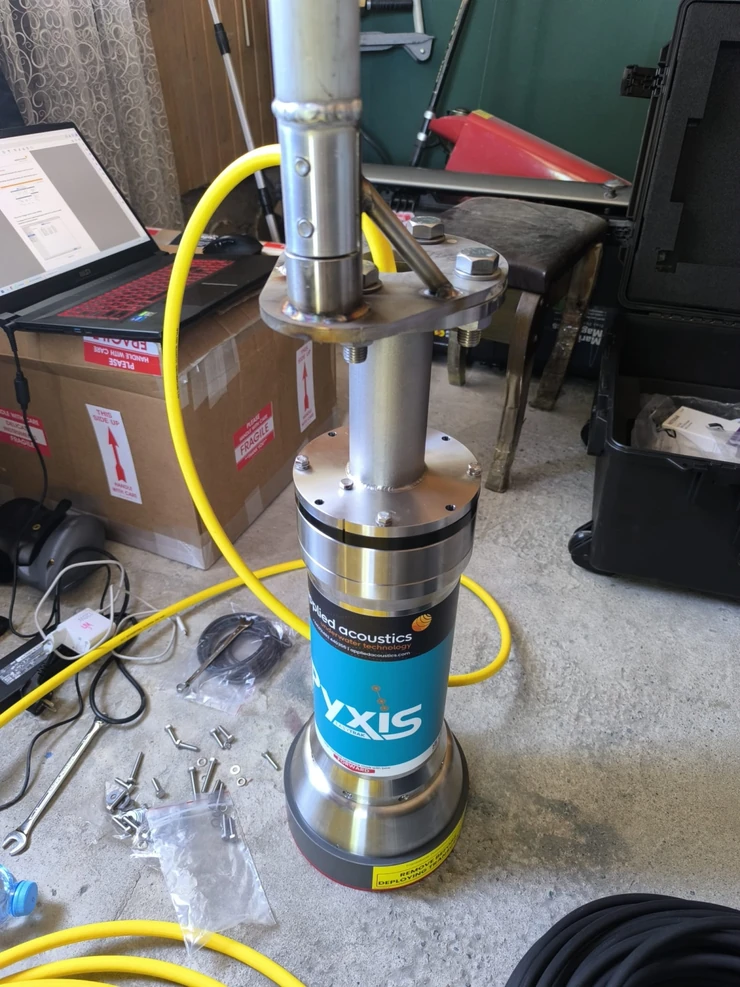

- Entegre hareket sensörlü, önceden kalibre edilmiş USBL: Ölçüm sensörlerinin ve hedeflerin sualtında hassas konumlandırılmasını destekler.
- El tipi gradyometreler: Dalgıçların hedefleri yerinde araştırmasına ve doğrulamasına yardımcı olur.
Bu cihazlar, açıkta ve gömülü hedeflerin tespiti, konumlandırılması ve yorumlanması için birbirini tamamlayan akustik, manyetik ve konumsal veriler sağlar.
Yüksek Kaliteli Ölçüm ve Hassas Konumlandırma
Kordil; ölçüm sensörlerini ve sualtı hedeflerini hassas konumlandırmak için GNSS, önceden kalibre edilmiş USBL sualtı konumlandırması ve entegre IMU kullanır. Uydu düzeltme servisleri, kapsama ve çalışma koşulları elverdiğinde kıyıya yakın ve kıyıötesi ölçümlerde RTK düzeyinde hassasiyeti destekler.
Kordil Geodesy Tools (KGT); hassas koordinat sistemlerinin uygulanmasını, koordinat dönüşümünü ve dönüşüm parametrelerinin kestirimini sağlayarak tüm ölçüm verilerini tutarlı bir referans sisteminde birleştirir.
Sensör ofsetlerini, zamanlamayı, konumlandırma doğruluğunu ve ölçüm kapsamını kontrol ederiz. Açık hedef koordinatları ve belgelenmiş veri işleme; dalışla doğrulamayı, mühendislik değerlendirmesini ve tekrarlanan incelemeleri destekler.
Taban Altı Profilleme ve Gömülme Derinliği Değerlendirmesi

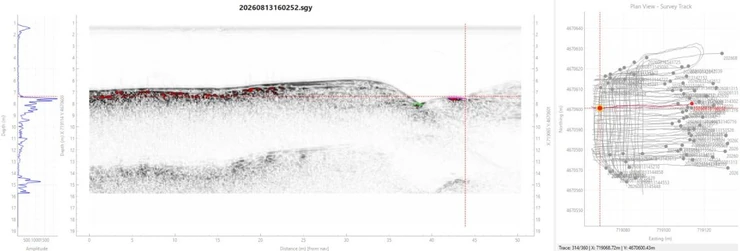

Taban altı profilleme, deniz tabanının altındaki sediment tabakalarını ve akustik yansıtıcıları inceleyerek taban görüntülemesini tamamlar. Belirgin bir tepki çözümlenebildiğinde hedefin veya ilgili yapının gömülü olup olmadığının ve taban altındaki derinliğinin değerlendirilmesine yardımcı olur. Sonuçlar; manyetometri veya gradyometri, yanal taramalı sonar ve multibeam verileriyle birlikte yorumlanır.

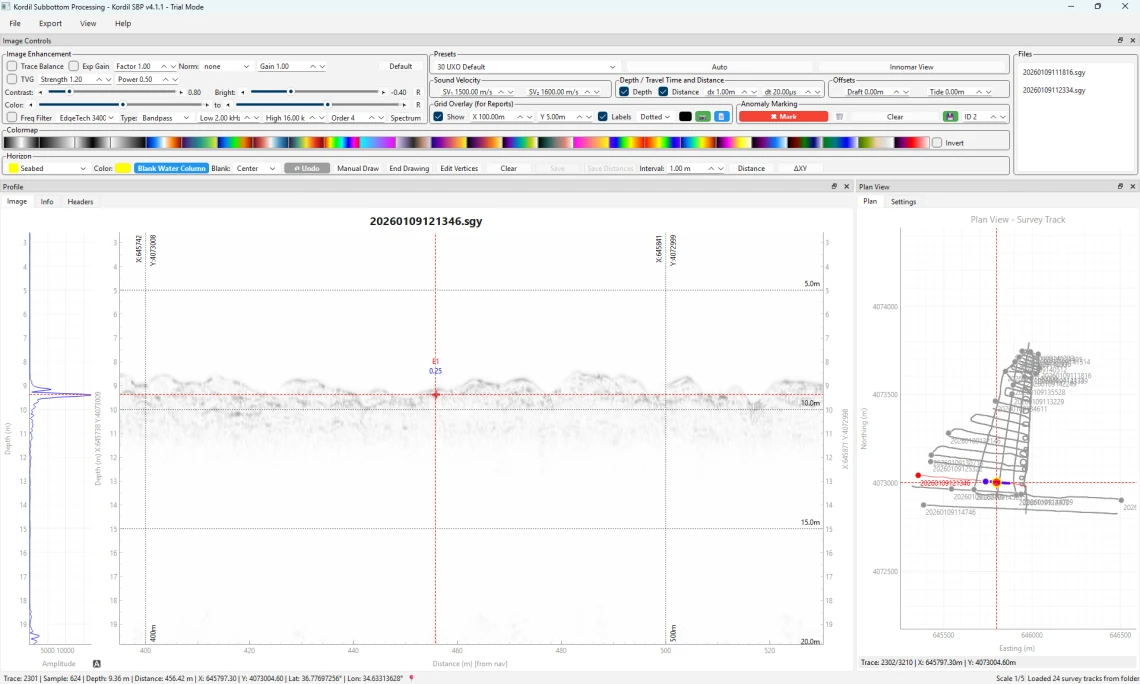

Kordil Subbottom Processing yazılımı, gömülme derinliği tespiti ve değerlendirmesi için taban altı kayıtlarının işlenmesini ve yorumlanmasını destekler. Yorumlanan yapılar, deniz tabanı ve proje ölçüm verileriyle ilişkilendirilerek gömülü nesnelerin ve mühendislik yapılarının incelenmesine katkı sağlanır. Derinlik tahminleri; veri çözünürlüğü, sediment koşulları, ses hızı kabulleri ve hedef tepkisinin belirginliğine bağlıdır; ilgili sınırlamalarla birlikte raporlanır.
Kordil Subbottom Processing teknik broşürünü indirin (PDF).
Dalışla Doğrulama ve Dalgıç Desteği

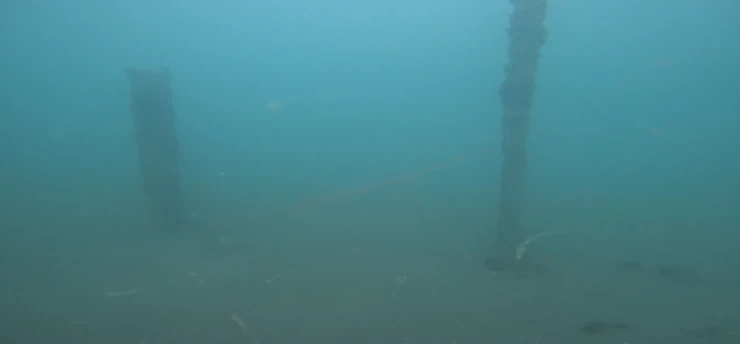

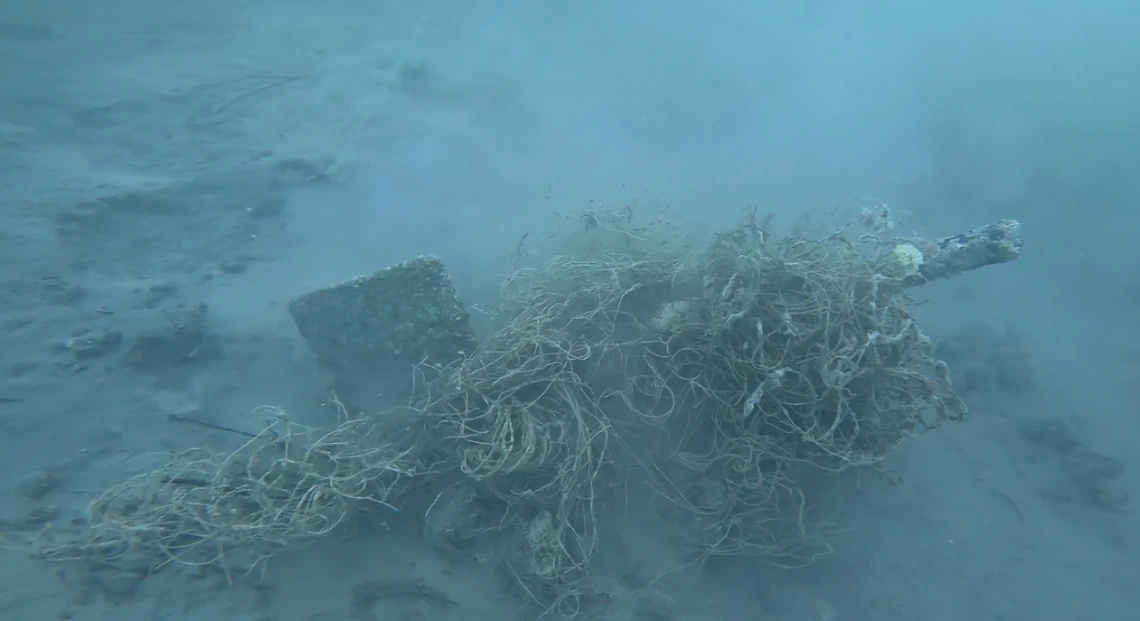

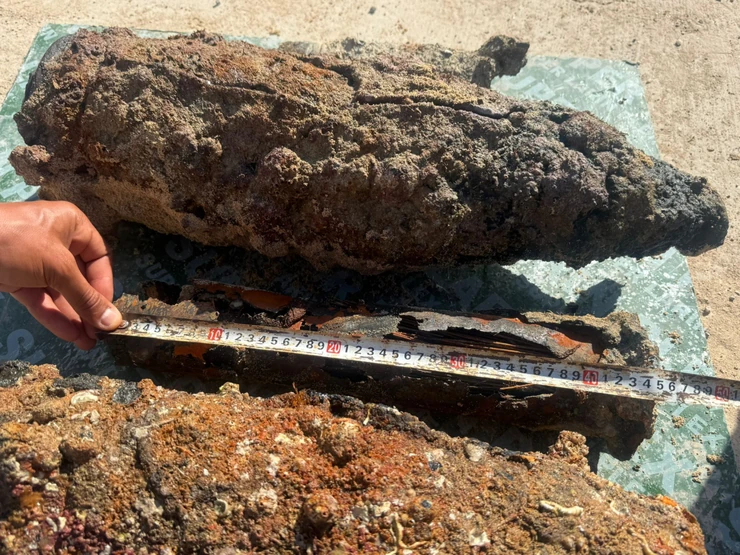

Dalışla doğrulama, projeye özgü inceleme planının izin verdiği durumlarda jeofizik hedefleri doğrudan sualtı gözlemleriyle ilişkilendirir. Seçilen hedefler ölçüm koordinatları ve destekleyici görüntüler yardımıyla yeniden bulunur; dalgıç gözlemleri, fotoğraf veya video ve güncellenmiş hedef kayıtlarıyla belgelenir. Sonuçlar yorumlamaya geri aktarılır; doğrulanmış gözlemler ile henüz çözümlenememiş hedefler ayrı biçimde kaydedilir.
Dalgıçlar İçin El Tipi Gradyometreler

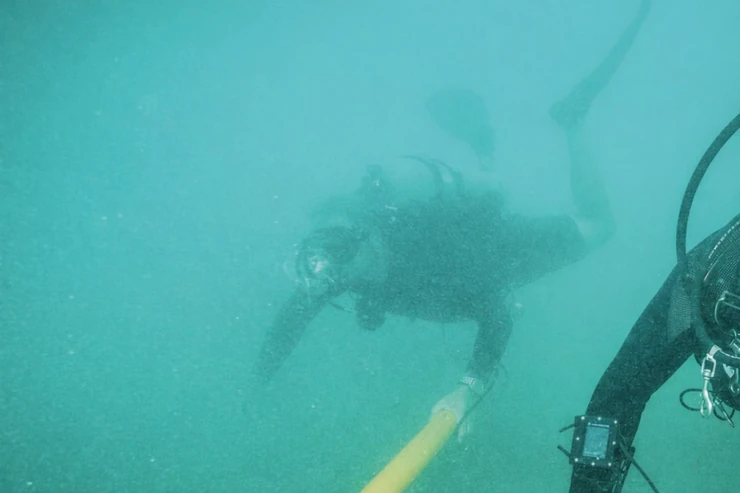

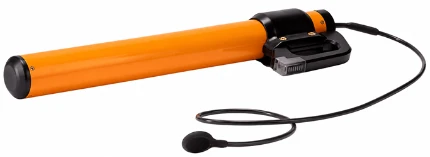

Ölçüm haritaları ve hedef envanterleri, dalış planlamasını ve seçilen hedeflerin yeniden bulunmasını destekler. Kordil; koordinatlı hedef bilgileri, yüzeyden ölçüm koordinasyonu ve tamamlayıcı ölçümlerle dalış ekiplerine destek sağlayabilir. Marine Magnetics Argos gibi dalgıçların kullandığı el tipi gradyometreler, görüşün zayıf olduğu veya nesnenin doğrudan görülemediği durumlar dahil, yetkilendirilmiş sualtı incelemelerinde demir içerikli anomalilerin yerinin belirlenmesine yardımcı olur.
Dalgıç gözlemleri, ilk manyetik ve akustik bulgularla ilişkilendirilerek hedef kaydına eklenir. Şüpheli mühimmata yaklaşım, projeye özgü UXO uzmanı prosedürlerine uygun olmalıdır. Jeofizik araştırma ve dalgıç desteği, patlayıcı mühimmat imha faaliyetlerinden ayrı hizmetlerdir.
Liman ve İskele Sahası İncelemeleri
Bütünleşik araştırmalar; rıhtımlar, yaklaşım kanalları, dönüş havuzları, iskele çevreleri ve dip tarama alanları dahil liman incelemelerinde de uygulanır. Multibeam batimetri taban kotlarını ve morfolojiyi haritalar; yanal taramalı sonar açıkta bulunan nesneleri görüntüler; manyetometri veya gradyometri demir içerikli anomalileri belirler; taban altı profilleme ise koşullar elverdiğinde gömülü yapıları araştırır.
Kordil Subbottom Processing, bu incelemelerde taban altı kayıtlarının yorumlanmasına ve gömülme derinliğinin değerlendirilmesine katkı sağlar. Birleşik sonuçlar; bakım planlamasını, dip tarama hazırlığını, tabandaki engellerin değerlendirilmesini ve ayrıntılı inceleme hedeflerinin seçilmesini destekler. Mevcut liman altyapısı manyetik ölçümleri etkileyebileceğinden, yorumlamada saha koşulları ve mevcut tesis bilgileri dikkate alınır.
Veri İşleme ve Hibrit Yorumlama

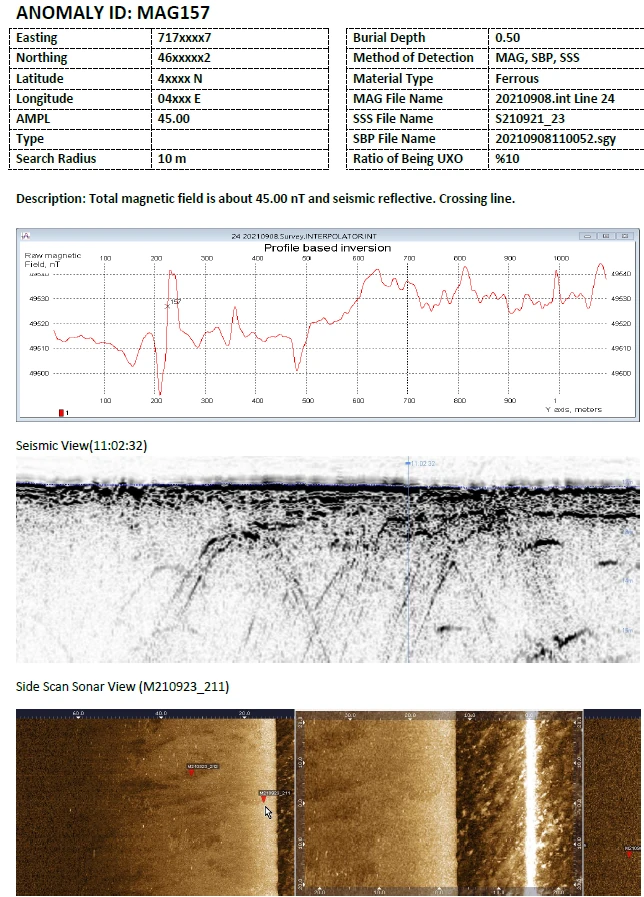

Hibrit yorumlama, tek bir sensör tepkisi yerine birbirini tamamlayan verileri birleştirir. Manyetik anomaliler; yanal taramalı sonar hedefleri, multibeam taban morfolojisi, taban altı yansımaları ve konum kayıtlarıyla karşılaştırılır. Dalışla doğrulama yapıldığında, bu gözlemler aynı hedef için ek bir kanıt katmanı oluşturur.
İşleme sürecinde veriler tutarlı bir konumsal referansa getirilir; navigasyon incelemesi, kalite kontrolleri ve uygun düzeltmeler uygulanır. Kordil Subbottom Processing, akustik verinin elverdiği koşullarda sediment profillerinin ve gömülme derinliğinin yorumlanmasını destekler. Kaynak kayıtlar, hedef tanımlayıcıları ve yorumlama güven düzeyi korunarak her bulgunun nasıl elde edildiği izlenebilir hale getirilir.
İzlenebilir Hedef Envanteri
Çalışmalarımız; hazırlık, saha veri toplama, işleme, kalite kontrol ve yorumlamayı kapsar. Kapsama, navigasyon kalitesi, gürültü ve veri boşlukları incelenerek sınırlamalar nihai değerlendirmede görünür tutulur. Hedeflere tutarlı kimlik numaraları atanır ve mevcut veri grupları arasında eşleştirme yapılır.
Yorumlama, verinin gösterdiklerini ve devam eden belirsizlikleri kaydeder. Manyetik anomaliler kablolardan, hurda metalden, enkazdan veya başka altyapı unsurlarından da kaynaklanabilir. Akustik görünüm tek başına bir nesnenin patlayıcı içerdiğini kanıtlamaz. Gerektiğinde bulgular ileri değerlendirme ve yetkilendirilmiş inceleme planı için yetkin UXO uzmanlarına iletilir.
Başlıca Proje Uygulamaları
- Kıyıötesi kablo ve boru hattı güzergahları ile kıyıya çıkış yaklaşımları
- Liman geliştirme, kıyı yapıları ve dip tarama alanları
- Deniz üstü rüzgar enerjisi ve diğer deniz enerjisi projeleri
- Temel, kazık, sondaj ve demirleme alanları
- İnşaat öncesi enkaz araştırmaları ve hedeflerin yeniden bulunması
Ölçüm Teslimleri ve Raporlama
Teslimler, müşterinin mühendislik ve CBS iş akışına göre belirlenir. Koordinatlı anomali haritaları, yanal taramalı sonar mozaikleri, batimetrik bağlam, ölçüm kapsama çizimleri ve hedef envanteri sunulabilir. Envanter; hedef koordinatlarını, görüntüleri, manyetik gözlemleri, yorumlama notlarını ve uzman incelemesi için önerilen öncelikleri içerebilir. Teknik raporda donanım, yöntemler, veri işleme, kalite kontrolleri ve ölçüm sınırlamaları belgelenir.
