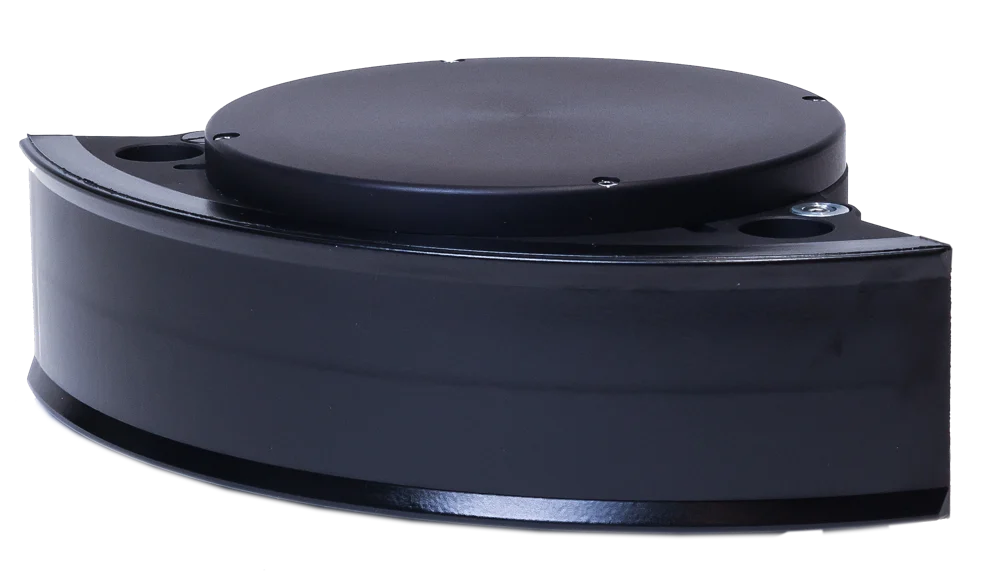

NORBIT WBMS FLS

Gerçek zamanlı sualtı gözlemi için ileri bakan görüntüleme sonarıdır. Compact ve Wide modelleri engel farkındalığı, arama-kurtarma, dalgıç desteği ve sualtı incelemelerinde kullanılır. İleriye dönük görüntüsü, aşağı bakan klasik batimetrik ölçümden farklı bir ihtiyacı karşılar.

Optik görüşün yetersiz olduğu sularda görüntüleme

WBMS FLS, ileri bakan akustik görüntüyle sualtındaki nesnelerin ve engellerin fark edilmesine yardımcı olur. Compact ve Wide sürümleri farklı mekanik yerleşim ve görüş alanı ihtiyaçlarına yöneliktir. ROV çalışmaları, arama ve kurtarma, dalgıç desteği ve yapı incelemelerinde menzil ile hedef ayrıntısı birlikte değerlendirilir. Görüntüleme sonarı çıktısı, tek başına jeoreferanslı bir batimetrik yüzey veya otomatik çarpışma önleme garantisi değildir.

Uygulama alanları ve ölçüm süreci

İleri bakan sonar görüntüsü, optik görüşün kısıtlı olduğu sularda operatörün engelleri fark etmesine ve nesneleri incelemesine yardımcı olur. Platform konumu, sonar yönelimi ve seçilen menzil görüntünün hangi alanı temsil ettiğini belirler.

Mobilizasyon öncesinde koordinat sistemi, düşey referans ve teslim edilecek çıktılar tanımlanır. Montaj geometrisi, sensör ofsetleri ve zaman eşleştirmesi bütün olarak kontrol edilir. Veri toplama sırasında konum kalitesi, tekne hareketi ve ses hızı koşulları izlenir; böylece sonuç veri seti proje şartnamesine göre değerlendirilebilir. Saha koşullarına uygun kurulum, cihazın teknik kapasitesinin ölçüm sonucuna yansıtılması açısından önemlidir.

Entegrasyon ve proje çıktıları

Seçilen donanım ve yazılım yapılandırması, kullanılabilir veri çıktılarını ve bağlantıları belirler. Uygulama süreci; kurulum kontrolü, deneme hattı, saha kalite kontrolü ve belgelenmiş veri işlemeyi içerir. Sensöre bağlı olarak batimetrik yüzey, inceleme görüntüsü, nokta bulutu veya yorumlanmış sediment profili hazırlanabilir. Kordil, sistem yapılandırmasını belirlerken platformun özelliklerini, çalışma ortamını ve verinin hangi amaçla kullanılacağını birlikte değerlendirir. Sensörün katalog çözünürlüğü, tüm ölçüm sisteminin nihai doğruluğuyla aynı kavram değildir.

Teknik özellikler

Çalışma frekansı	400 kHz ±40 kHz
Yatay kapsama	7–180°; Compact tipik 120°, Wide tipik 150°
Düşey kapsama	>25°
Akustik menzil	Nominal 100 m; maksimum 250 m
Mesafe çözünürlüğü	<10 mm
Işın sayısı / güncelleme	256 veya 512; 60 Hz
Basınç derinliği	Compact: 900 / 6.000 m; Wide: 900 / 4.500 / 6.000 m
Standart model ağırlığı	Compact: 2,5 kg; Wide: 2,9 kg (havada)
Güç / arayüz	30 W; 100 Mbit/s Ethernet, PPS, tetikleme ve güç tek kabloda

Değerler PS-250007-1 orijinal üretici broşürüne göre verilmiştir. Akustik menzil ile cihazın gövde basınç derinliği farklı kavramlardır. Seçenekler ve saha koşulları kullanılabilir performansı etkiler.

Teknik broşür

NORBIT WBMS FLS orijinal teknik broşürü – İngilizce PDF (PS-250007-1)
