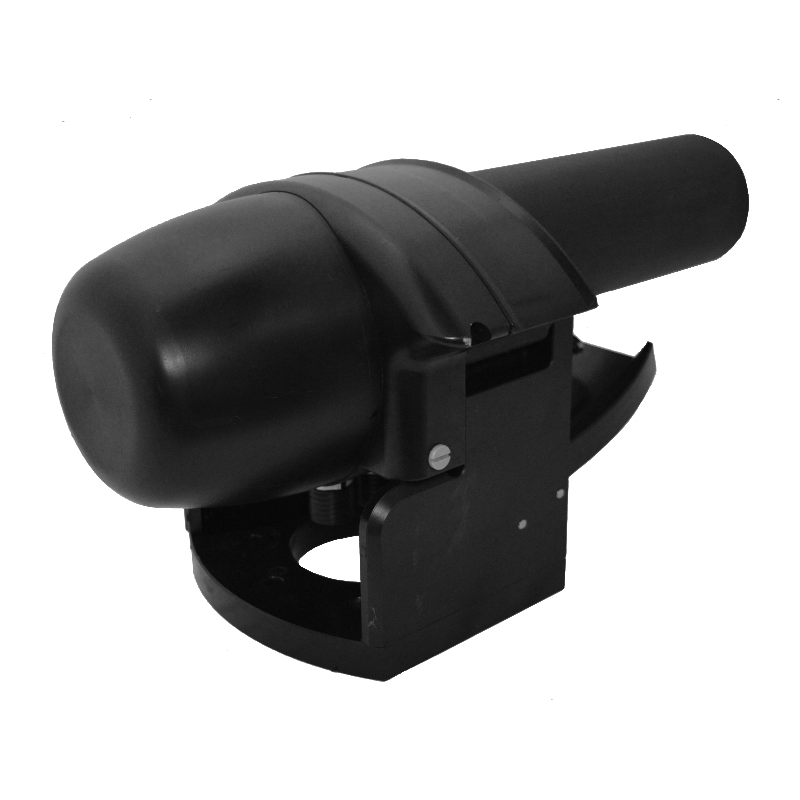

NORBIT iWBMSh STX
Norbit iWBMSh STX
iWBMSh STX
STX ile elektronik tarama ve yapı incelemesi
iWBMSh STX, OceanMaster navigasyonu ile elektronik tarama kabiliyetini bir araya getirir. Rıhtım kazıkları, köprü ayakları ve sualtı yapı geometrisinin farklı açılardan gözlenmesi için kullanılır. Zaman içinde tekrarlanan ölçüler değişim analizi için değerlendirilebilir. STX işlevi ile standart batimetrik hat ölçümü farklı tarama düzenleridir; konum kalitesi, akustik gölge ve hareket düzeltmesi sonuç üzerinde belirleyicidir.
Saha uygulaması ve kalite kontrolü
Ölçüm öncesinde koordinat sistemi, düşey referans, anten ve sonar ofsetleri tanımlanır. Ses hızı profili, zaman eşleştirmesi ve montaj hizalaması kontrol edilerek deneme hatları alınır. Sonar verileri, konum ve hareket verileriyle birlikte değerlendirilir; hatlar arası örtüşme ve çapraz kontrol ölçüleri tutarlılığın incelenmesine yardımcı olur.
Proje çıktıları kullanım amacına göre batimetrik yüzey, kesit, hacim hesabına esas taban modeli veya yapı inceleme verisi olabilir. Katalogdaki akustik çözünürlük, tüm sistemin sahada elde edeceği nihai konum doğruluğu değildir. Çalışma derinliği, taban niteliği, deniz durumu ve seçilen yazılım seçenekleri sistem seçiminin parçasıdır.
Teknik özellikler
| GNSS/INS | Applanix OceanMaster |
|---|---|
| Frekans | 400 kHz nominal; 200–700 kHz |
| Tarama sektörü | 5–210° |
| Ping hızı | 60 Hz’e kadar |
| Gövde basınç derinliği | 100 m |
| Arayüz | Ethernet |
| Akustik derinlik aralığı | 0,2–275 m; tipik 160 m |
| Işın genişliği | 0,9° × 0,9° @ 400 kHz; 0,5° × 0,5° @ 700 kHz |
| Işın sayısı | 256–512 |
| Mesafe çözünürlüğü | <10 mm; 80 kHz bant genişliği |
| Roll / pitch / heading | 0,01° / 0,01° / 0,02°; heading için 2 m anten aralığı, RTK |
| Güç | 70 W |
Değerler PS-170005-7 orijinal üretici broşürüne göre verilmiştir. Akustik menzil ile cihazın gövde basınç derinliği farklı kavramlardır. Seçenekler ve saha koşulları kullanılabilir performansı etkiler.
Bu modelin teknik referansı, mevcut orijinal broşür revizyonudur. Güncel donanım seçenekleri ve tedarik durumu proje bazında teyit edilmelidir.
