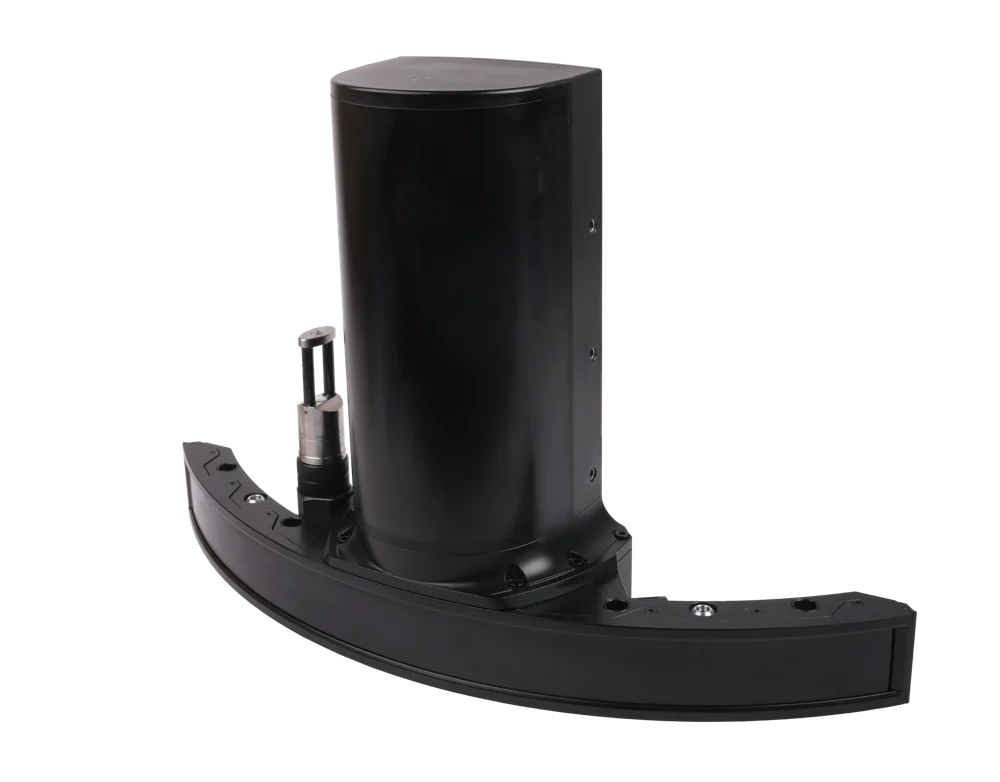

NORBIT WINGHEAD X

Ayrıntılı batimetrik haritalama için modüler, eğrisel dizili çok ışınlı sonardır. Standart platform dar alıcı ışını, seçilebilir navigasyon ve stabilizasyon düzeniyle birleştirir. Long Range modeli daha geniş akustik derinlik aralığı sağlar.

Modüler yüksek çözünürlüklü batimetri

Dar enine ışın, rıhtım yüzeyleri, köprü ayakları ve küçük taban detaylarının ayrıştırılmasına yardımcı olur. Standart ve Long Range sonar seçenekleri aynı model ailesinde farklı derinlik ihtiyaçlarını karşılar. GNSS/INS entegrasyonu, pitch ve yaw stabilizasyonu, Dual Swath ve STX tarama seçenekleri proje gereksinimine göre belirlenir. Broşürde seçenek olarak belirtilen işlevler her teslimatın standart kapsamı değildir.

Uygulama alanları ve ölçüm süreci

Batimetrik veriler; liman bakımı, tarama değerlendirmesi, güzergâh araştırmaları ve sualtı altyapısının incelenmesinde kullanılır. Ölçüm hattı aralığı ve frekans; hedef ayrıntısı, kapsama ve beklenen su derinliği arasında uygun dengeyi sağlayacak şekilde seçilir.

Mobilizasyon öncesinde koordinat sistemi, düşey referans ve teslim edilecek çıktılar tanımlanır. Montaj geometrisi, sensör ofsetleri ve zaman eşleştirmesi bütün olarak kontrol edilir. Veri toplama sırasında konum kalitesi, tekne hareketi ve ses hızı koşulları izlenir; böylece sonuç veri seti proje şartnamesine göre değerlendirilebilir. Saha koşullarına uygun kurulum, cihazın teknik kapasitesinin ölçüm sonucuna yansıtılması açısından önemlidir.

Entegrasyon ve proje çıktıları

Seçilen donanım ve yazılım yapılandırması, kullanılabilir veri çıktılarını ve bağlantıları belirler. Uygulama süreci; kurulum kontrolü, deneme hattı, saha kalite kontrolü ve belgelenmiş veri işlemeyi içerir. Sensöre bağlı olarak batimetrik yüzey, inceleme görüntüsü, nokta bulutu veya yorumlanmış sediment profili hazırlanabilir. Kordil, sistem yapılandırmasını belirlerken platformun özelliklerini, çalışma ortamını ve verinin hangi amaçla kullanılacağını birlikte değerlendirir. Sensörün katalog çözünürlüğü, tüm ölçüm sisteminin nihai doğruluğuyla aynı kavram değildir.

Teknik özellikler

Frekans	400 kHz nominal; 200–700 kHz ayarlanabilir
Akustik derinlik aralığı	Standart: 0,2–400 m; Long Range: 0,2–600 m
Işın genişliği (enine × boyuna)	0,5° × 0,9° @ 400 kHz; 0,3° × 0,5° @ 700 kHz (standart model)
Tarama sektörü	5–210°
Işın sayısı	256 / 512; 1024 ve 2 × 1024 Dual Swath seçenekleri
Akustik mesafe çözünürlüğü	<10 mm; 80 kHz bant genişliği
Ping hızı	60 Hz’e kadar, uyarlamalı
Standart gövde basınç derinliği	100 m
Güç / besleme	Tipik 50–80 W; 10–28 VDC
GNSS/INS seçenekleri	Applanix OceanMaster veya SBG Apogee

Değerler PS-250008-5 orijinal üretici broşürüne göre verilmiştir. Akustik menzil ile cihazın gövde basınç derinliği farklı kavramlardır. Seçenekler ve saha koşulları kullanılabilir performansı etkiler.

Teknik broşür

NORBIT WINGHEAD X orijinal teknik broşürü – İngilizce PDF (PS-250008-5)
