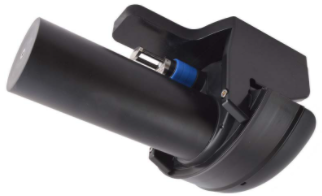

NORBIT iWBMSe LR

Norbit iWBMSe LR

iWBMSe LR

SurfMaster tabanlı uzun menzilli batimetri

iWBMSe LR, SurfMaster GNSS/INS ile geniş bant sonar teknolojisini uzun menzil yapılandırmasında birleştirir. 200 kHz nominal frekans, 400 kHz modellerle karşılaştırıldığında farklı menzil ve ışın özellikleri sunar. Liman yaklaşım kanalları, göl ve kıyı kesitlerinde hat aralığı hedeflenen taban kapsamasına göre planlanır. Heading ve tutum değerleri iWBMS LR ile aynı değildir; seçimde proje doğruluk bütçesi dikkate alınmalıdır.

Saha uygulaması ve kalite kontrolü

Ölçüm öncesinde koordinat sistemi, düşey referans, anten ve sonar ofsetleri tanımlanır. Ses hızı profili, zaman eşleştirmesi ve montaj hizalaması kontrol edilerek deneme hatları alınır. Sonar verileri, konum ve hareket verileriyle birlikte değerlendirilir; hatlar arası örtüşme ve çapraz kontrol ölçüleri tutarlılığın incelenmesine yardımcı olur.

Proje çıktıları kullanım amacına göre batimetrik yüzey, kesit, hacim hesabına esas taban modeli veya yapı inceleme verisi olabilir. Katalogdaki akustik çözünürlük, tüm sistemin sahada elde edeceği nihai konum doğruluğu değildir. Çalışma derinliği, taban niteliği, deniz durumu ve seçilen yazılım seçenekleri sistem seçiminin parçasıdır.

Teknik özellikler

GNSS/INS	Applanix SurfMaster
Frekans	200 kHz nominal; 160–400 kHz
Akustik derinlik aralığı	0,2–600 m
Işın genişliği	1,8° × 1,8° @ 200 kHz; 0,9° × 0,9° @ 400 kHz
Işın / sektör	256–512; 5–210°
Mesafe çözünürlüğü	<20 mm @ 200 kHz; <10 mm @ 400 kHz
Ping hızı	60 Hz’e kadar
Roll / pitch doğruluğu	0,03°
Heading doğruluğu	0,08° RTK; 2 m anten aralığı
Güç / gövde basınç derinliği	60 W (75 W maksimum); 100 m

Değerler PS-160003-5 orijinal üretici broşürüne göre verilmiştir. Akustik menzil ile cihazın gövde basınç derinliği farklı kavramlardır. Seçenekler ve saha koşulları kullanılabilir performansı etkiler.

Bu modelin teknik referansı, mevcut orijinal broşür revizyonudur. Güncel donanım seçenekleri ve tedarik durumu proje bazında teyit edilmelidir.
