LCSonar

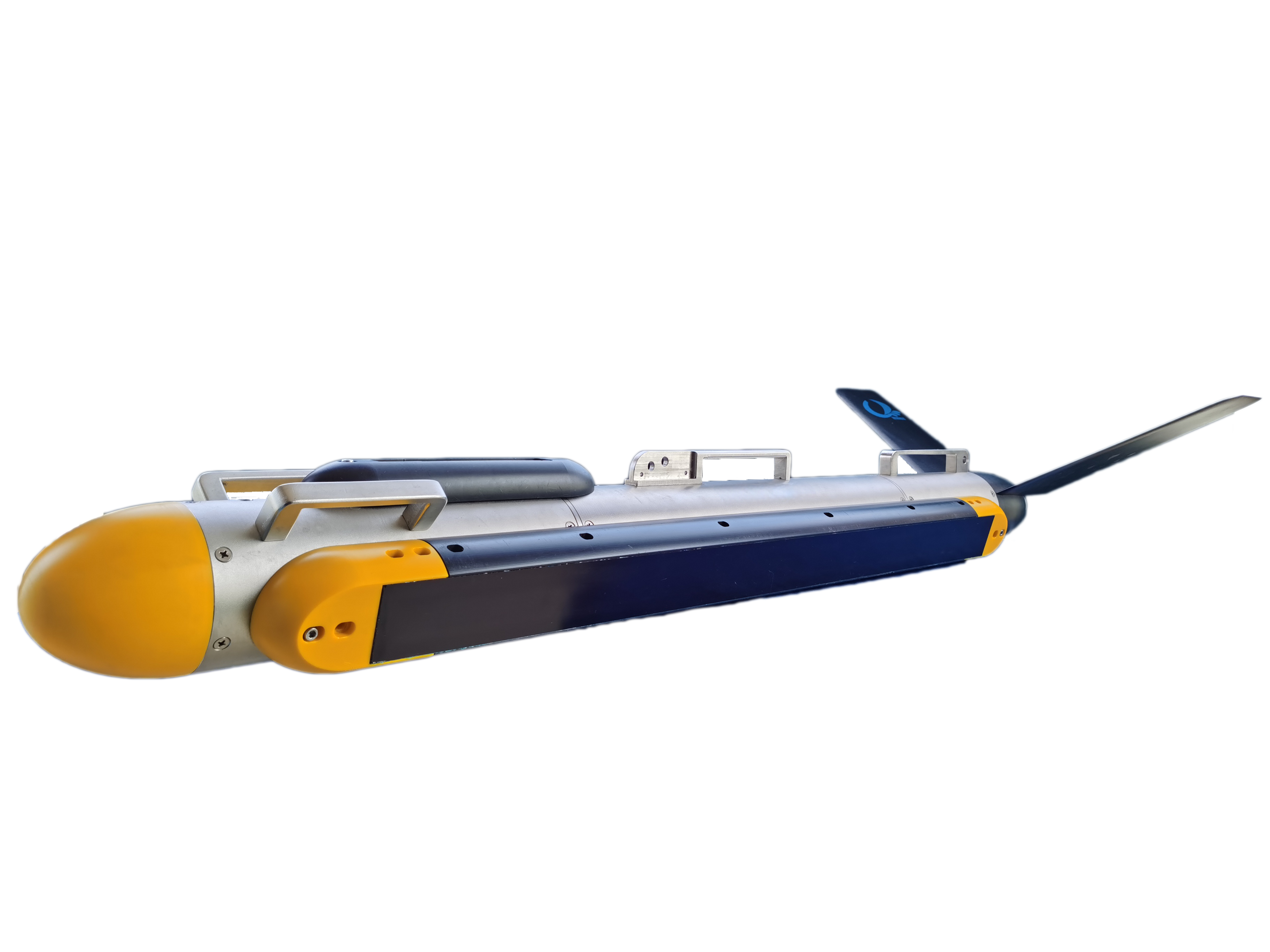

Shark-S75T

Shark-S75T Üç Frekanslı Yanal Taramalı Sonar, derin deniz ölçümleri için tasarlanmış çok yönlü bir yanal taramalı sonardır. 75 kHz, 225 kHz ve 750 kHz olmak üzere üç farklı frekansta çalışarak hem düşük hem de yüksek frekans kombinasyonlarını desteklemektedir. Standart CHIRP sinyal işlem teknolojisiyle geniş tarama alanlarında ultra yüksek çözünürlüklü görüntüleme sağlar.

Sistem yüksek basınca dayanıklı paslanmaz çelikten yapılmış bir towfish, yüksek mukavemetli zırhlı koaksiyel kablo, su geçirmez güverte birimi ve özel OTech sonar yazılımından oluşmaktadır. Towfish sağlam ve dayanıklı olacak şekilde tasarlanmış olup, isteğe bağlı manyetometre arayüzü ve su altı konumlandırma sistemi için montaj düzeneği de içermektedir. Sistem çekili, gövdeye montaj ve yandan montaj gibi çeşitli kurulum yöntemlerini desteklemektedir. Aşırı yüklenmeye dayanıklı tasarımı ile darbelere karşı etkili koruma sağlayarak su altı operasyonlarında towfish’in güvenliğini sağlar.

Özel OTech yazılımı kullanım kolaylığı ve işlevselliği bir araya getirerek kullanıcılarına gerçek zamanlı görüntü mozaikleme, şelale görünümü (waterfall display), tarama hattı planlama ve navigasyonu, rota takibi ve kapsam görüntülemesi, veri kaydı ve görüntülemesi, hedef yönetimi ve dışa aktarımı ile çoklu sensör bilgilerini çoklu pencerede görüntüleme gibi özellikler sunmaktadır. Yazılım yakın ve uzak menzilde tutarlı görüntüleme kalitesi sağlamak için adaptif eşitleme teknolojisini kullanmaktadır. Minimal parametre ayarları ve kullanıcı dostu arayüz tasarımıyla sistemin kullanımı oldukça kolaydır. Üçüncü taraf yazılımlarıyla kullanıma uyumlu olan standart XTF formatında veri çıktısını desteklemektedir. Yazılım ihtiyaçlar doğrultusunda özelleştirilebilmektedir. Yazılımın geliştirilmiş sürümü birçok ham veri formatında gerçek zamanlı veri çıkışı desteği sağlayarak yapay zekâ tabanlı otomatik hedef tanıma özelliklerinin geliştirilmesine olanak tanır.

Ayırıcı Özellikleri:

  • Geniş alan ölçümleri için üçlü frekans desteği
  • Gerçek zamanlı pitch, roll ve yön takibi için dahili duruş sensörü
  • Hassas zemin takibi için tek ışınlı entegre echosounder
  • Derin deniz operasyonları için ideal, 2000 m derinlikte ölçümlere uygun 316L paslanmaz çelik towfish
  • Gerçek zamanlı mozaikleme, ham veri çıkışı ve SDK desteği

Kullanım Alanları:

  • Askeri uygulamalar, mayın tarama ve hedef tespiti
  • Denizcilik kanal yönetimi, batık ve sualtı konteyner taramaları
  • Deniz jeolojik ve jeofizik araştırmaları
  • Sualtı antik kent ve batık gemi aramaları gibi arkeolojik araştırmalar
  • Kablo ve boru hattı döşeme ve bakım çalışmaları için güzergâh araştırmaları
  • Açık deniz rüzgâr çiftlikleri ve diğer yenilenebilir enerji sahaları için topografik deniz tabanı taramaları

Teknik Özellikleri:

  • Çalışma Frekansı: 75 kHz / 225 kHz; 225 kHz / 750 kHz
  • Darbe Türü: LFM (CHIRP) / CW
  • Maksimum Menzil: 75 kHz’de 600 m; 225 kHz’de 300 m; 750 kHz’de 90 m
  • Işın Genişliği:
    • Yatay: 75 kHz’de 1°; 225 kHz’de 0.3°; 750 kHz’de 0.2°
    • Dikey: 50°
  • Çözünürlük:
    • Along Track: 75 kHz’de 0,18h; 225 kHz’de 0,005h; 750 kHz’de 0,003h
    • Across Track: 75 kHz’de 5 cm; 225 kHz’de 2.5 cm; 750 kHz’de 1.25 cm
  • Eğim Açısı: 10°, 15° veya 20° aşağı eğim (fabrika çıkışı 20°)
  • Maksimum Çalışma Derinliği: 2000 m (isteğe bağlı olarak 6000 m’ye kadar özelleştirilebilir)
  • Standart Dahili Sensörler: Tek ışınlı echosounder, duruş sensörü (Pitch, Roll, Yön), basınç sensörü
  • Towfish Boyutu/Ağırlığı: 1464 mm (U) × 105 mm (Çap) / 45 kg (316 paslanmaz çelik)
  • Güverte Birimi Boyutu/Ağırlığı: 248 mm (U) × 192 mm (G) × 70 mm (Y) / 1.9 kg
  • Güç Kaynağı / Tüketimi: 220/110 VAC, 60 W
  • OTech Yazılımı: Gerçek zamanlı mozaikleme, canlı çevrimiçi haritalama, OTSS ve XTF formatlarında veri kaydı, SDK geliştirme desteği, sürekli ham veri çıktısı
  • Çekme Kablosu: Zırhlı koaksiyel kablo, standart uzunluk: 100 m (özelleştirilebilir); opsiyonel vinç mevcuttur.
