LCSonar

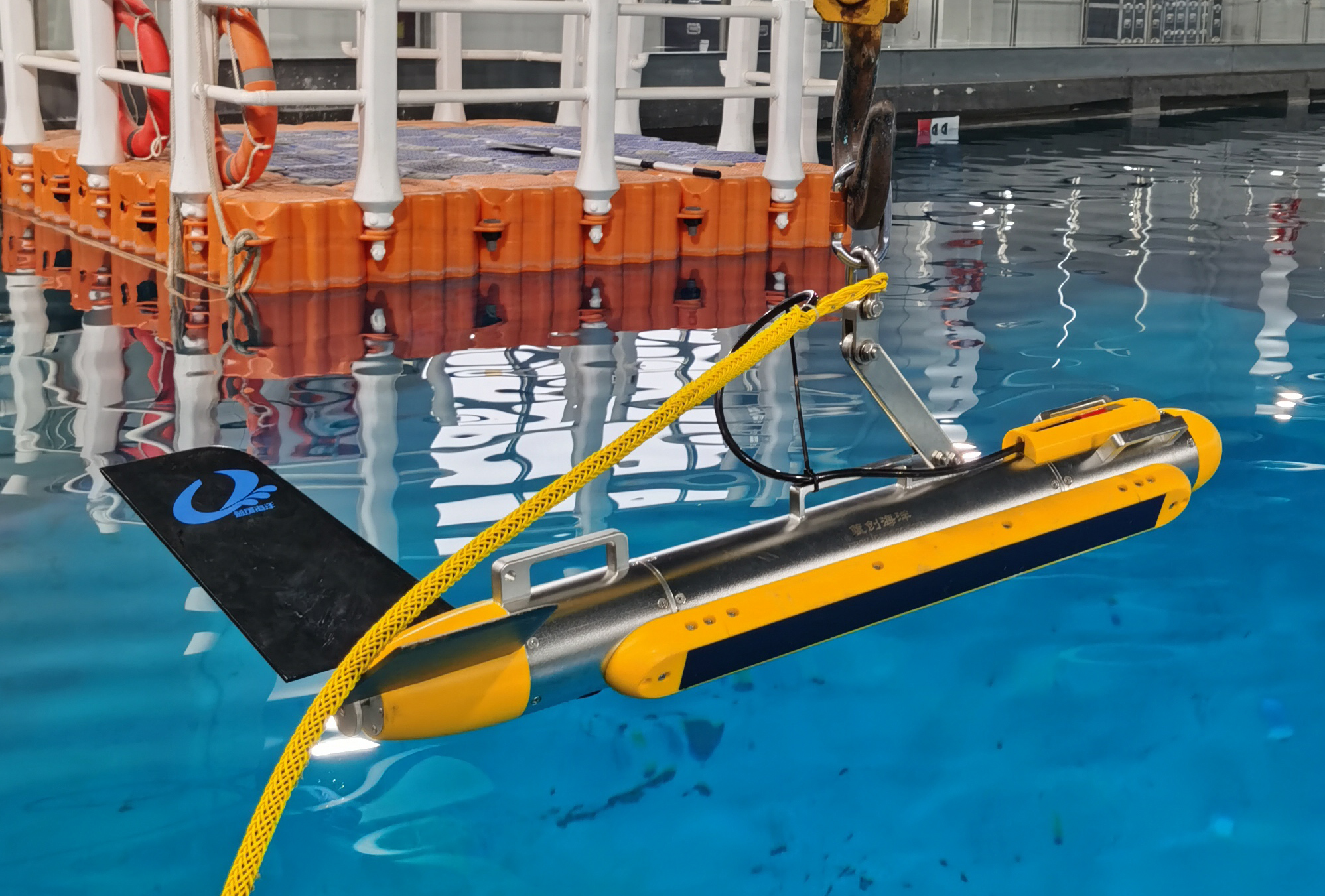

Shark-S450D

Shark-S450D Yüksek Çözünürlüklü Çift Frekanslı Yanal Taramalı Sonar 450kHz ve 900kHz frekanslarında eş zamanlı sinyal gönderme ve alma özelliği ve CHIRP sinyal işleme teknolojisine sahip yüksek çözünürlüklü ve çok amaçlı bir sistemdir. Sistem 0.2 derecelik ultra dar yatay ışın genişliğine sahiptir. Geniş kapsama alanı ve ultra yüksek çözünürlüklü görüntüleme teknolojisi sayesinde küçük hedeflerin tespitinde oldukça başarılıdır.

Sistem yüksek basınca dayanıklı paslanmaz çelikten yapılmış bir towfish, yüksek mukavemetli zırhlı koaksiyel kablo, su geçirmez güverte birimi ve özel OTech sonar yazılımından oluşmaktadır. Towfish sağlam ve dayanıklı olacak şekilde tasarlanmış olup, isteğe bağlı manyetometre arayüzü ve su altı konumlandırma sistemi için montaj düzeneği de içermektedir.  Sistem çekili, gövdeye montaj ve yandan montaj gibi çeşitli kurulum yöntemlerini desteklemektedir.  Aşırı yüklenmeye dayanıklı tasarımı ile darbelere karşı etkili koruma sağlayarak su altı operasyonlarında towfish’in güvenliğini sağlar.

Özel OTech yazılımı kullanım kolaylığı ve işlevselliği bir araya getirerek kullanıcılarına gerçek zamanlı görüntü mozaikleme, şelale görünümü (waterfall display), tarama hattı planlama ve navigasyonu, rota takibi ve kapsam görüntülemesi, veri kaydı ve görüntülemesi, hedef yönetimi ve dışa aktarımı, ve çoklu sensör bilgilerini çoklu pencerede görüntüleme gibi özellikler sunmaktadır. Yazılım yakın ve uzak menzilde tutarlı görüntüleme kalitesi sağlamak için uyarlanabilir eşitleme (adaptive equalization) işleme teknolojisi kullanmaktadır. Minimal parametre ayarları ve kullanıcı dostu arayüz tasarımıyla sistemin kullanımı oldukça kolaydır. Üçüncü taraf yazılımlarıyla kullanıma uyumlu olan standart XTF formatında veri çıktısını desteklemektedir. Yazılım ihtiyaçlar doğrultusunda özelleştirilebilmektedir. Geliştirilmiş yazılım sürümü birçok ham veri formatında gerçek zamanlı veri çıkışı desteği sağlayarak yapay zekâ tabanlı otomatik hedef tanıma özelliklerinin geliştirilmesine olanak tanır.

Ayırıcı Özellikleri:

  • Çift frekanslı eşzamanlı operasyon ile geniş kapsama alanı ve yüksek çözünürlüklü deniz tabanı görüntüleme
  • Gerçek zamanlı pitch, roll ve yön takibi için dahili duruş sensörü
  • Hassas zemin takibi için tek ışınlı entegre echosounder
  • Gerçek zamanlı mozaikleme, ham veri çıkışı ve SDK desteği
  • Çok işlevli OTech yazılımının periyodik olarak ücretsiz güncelleme ve iyileştirmeleri

Kullanım Alanları:

  • Acil durum desteği, polis soruşturmaları ve itfaiye arama kurtarma çalışmaları
  • Su altı güvenliği ve tehlikeli hedef tespiti
  • Su yolu yönetimi ve engel taramaları
  • Deniz jeolojisi ve jeofizik araştırmaları
  • Kablo ve boru güzergah araştırmaları ve bakımı
  • Mercan resifleri, yapay resifler ve su altı akuakültürü

Teknik Özellikleri:

  • Çalışma Frekansı: 450kHz ve 900kHz çift frekanslı eşzamanlı çalışma
  • Darbe Türü: CHIRP LFM / CW, 60 kHz bant genişliği
  • Maksimum Menzil: 450kHz’de 150 m, 900kHz’de 75 m
  • Işın Genişliği:
    • Yatay: 450kHz’de 0.2°, 900kHz’de 0.2
    • Dikey: 50°
  • Çözünürlük:
    • Along-track: 450kHz’de 0.003h (menzil), 900kHz’de 0.003h
    • Across-track: 1 cm
  • Eğim Açısı: 10°, 15° veya 20° aşağı eğim (fabrika çıkışı: 20°)
  • Maksimum Çalışma Derinliği: 1000 m (özelleştirilebilir)
  • Standart Dahili Sensörler: Tek ışınlı echosounder, duruş sensörü (pitch, roll, heading), basınç sensörü
  • Towfish Ölçüleri / Ağırlığı: 1143 mm (U) × 105 mm (Çap) / 26 kg (316L paslanmaz çelik)
  • Güverte Birimi Ölçüleri / Ağırlığı: 227 mm (U) × 192 mm (G) × 50 mm (Y) / 1.9 kg
  • Güç Kaynağı / Tüketimi: 220/110VAC, 30W
  • OTech Yazılımı: Gerçek zamanlı mozaikleme, canlı çevrimiçi haritalama, OTSS ve XTF formatlarında veri kaydı, SDK geliştirme desteği, sürekli ham veri çıkışı
  • Çekme Kablosu: Kevlar koaksiyel kablo, 50 m (özelleştirilebilir); opsiyonel vinç
