LCSonar

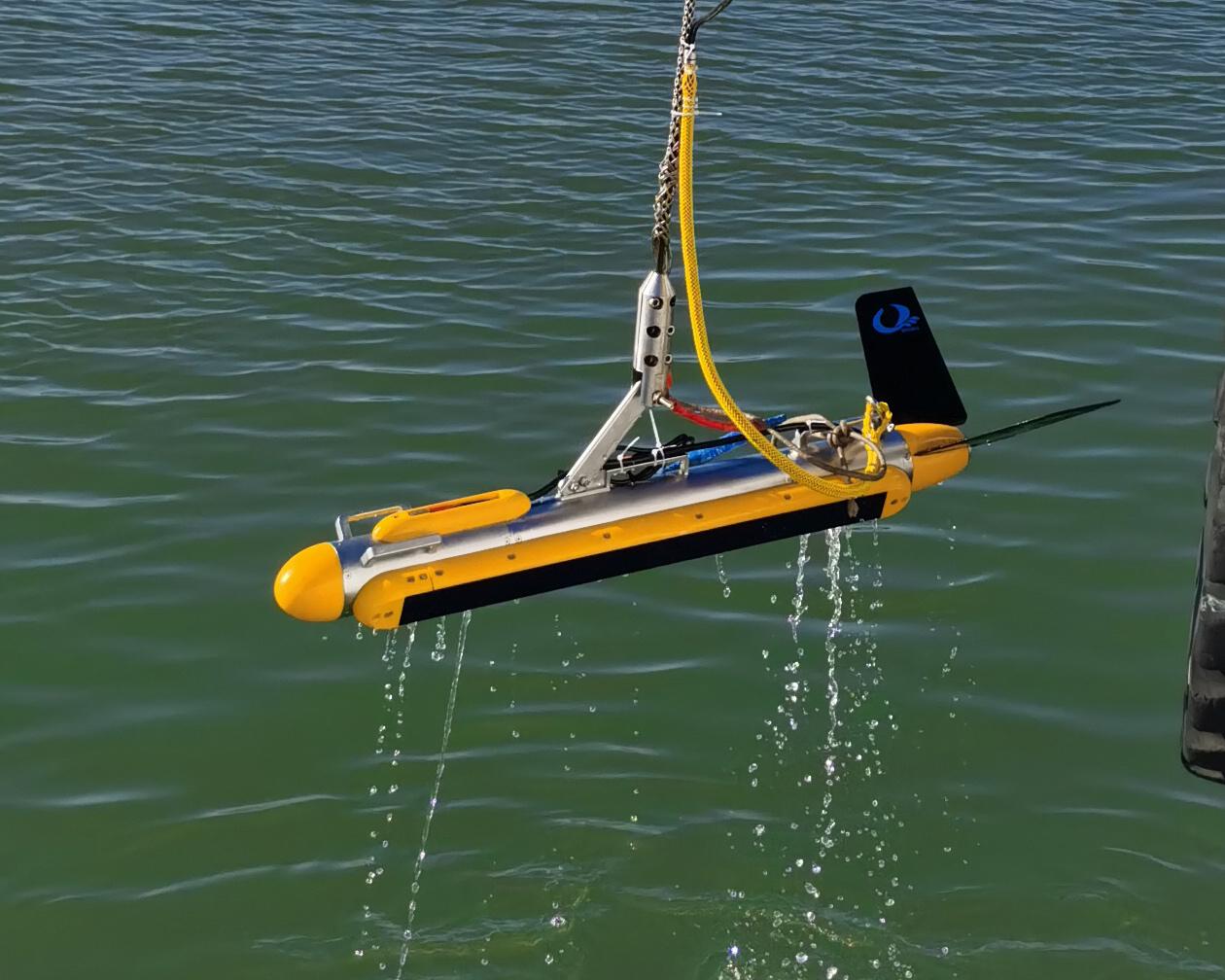

Shark-S100D

Shark-S100D Ultra Yüksek Çözünürlüklü Çift Frekanslı Yanal Taramalı Sonar sığ ve derin sularda kullanılabilen çok amaçlı bir sonar olup 100 kHz ile 450 kHz’de çift eş zamanlı frekansla çalışmaktadır. CHIRP ve CW (Sürekli Dalga) modları arasında geçiş özelliği ile kullanıcılarına araştırma koşullarına göre cihazı optimize etme esnekliği sunar.
Sistem paslanmaz çelikten üretilen sağlam bir towfish, yüksek mukavemetli Kevlar kablo, su sıçramasına dayanıklı güverte ünitesi ve OTech yazılımını içermektedir.  Sağlam ve dayanıklı olarak tasarlanan towfish, tek kişi tarafından kolayca kullanılabilmektedir. Çekili, tabana montaj ve yandan montaj gibi çeşitli kurulum yöntemlerini desteklemektedir. Cihaza çekim aşırı yüklenmesine karşı etkili koruma mekanizması eklenmiştir. Sistem ultra düşük güç tüketimine sahip olup AC güç kaynağı veya aküye bağlı bir invertör aracılığı ile çalışmaktadır.
Özel OTech yazılımı kullanım kolaylığı ve işlevselliği bir araya getirerek kullanıcılarına gerçek zamanlı görüntü mozaikleme, şelale görünümü (waterfall display), tarama hattı planlama ve navigasyonu, hat takibi ve kapsam görüntülemesi, veri kaydı ve görüntülemesi, hedef yönetimi ve dışa aktarımı ve çoklu sensör bilgilerini çoklu pencerede görüntüleme gibi özellikler sunmaktadır. Yazılım yakın ve uzak menzilde tutarlı görüntüleme kalitesi sağlamak için uyarlanabilir eşitleme (adaptive equalization) işleme teknolojisi kullanmaktadır. Minimal parametre ayarları ve kullanıcı dostu arayüz tasarımıyla kullanımı oldukça kolay olan yazılım, üçüncü taraf yazılımlarıyla kullanıma uyumlu olan standart XTF formatında veri çıktısını desteklemektedir.

Ayırıcı Özellikleri:

  • 100 kHz ile 450 kHz’de çift zamanlı çalışma ile geniş kapsama alanı ve yüksek çözünürlüklü görüntüleme
  • Gerçek zamanlı pitch, roll ve heading takibi için dahili duruş sensörü
  • Hassas alt taban takibi için tek ışınlı entegre echosounder
  • Gerçek zamanlı mozaikleme, ham veri çıkışı ve SDK desteği
  • Çok işlevli OTech yazılımının periyodik olarak ücretsiz güncelleme ve iyileştirmeleri

Kullanım Alanları:

  • Hidrografik Ölçümler
  • Jeofizik Ölçümleri
  • Kablo ve Boru Hattı Ölçümleri
  • Geniş Alanda Arama ve Kurtarma
  • İskele/Liman Duvarı Denetimleri
  • Arkeolojik Araştırmalar
  • Batık Arama

Teknik Özellikleri

  • Çalışma Frekansı: 100 kHz  ve 450 kHz çift frekanslı eş zamanlı çalışma
  • Darbe Türü: CHIRP LFM / CW
  • Maksimum Menzil: 100 kHz’de 500 m; 450 kHz’de 150 m
  • Işın Genişliği:
    • Yatay: 100 kHz’de 0.6°; 450 kHz’de 0.2°
    • Dikey: 50°
  • Çözünürlük:
    • Along-track: 100 kHz’de 0.01h (menzil); 450 kHz’de 0.003h
    • Across-track: 100 kHz’de 2.5 cm; 450 kHz’de 1.25 cm
  • Eğim Açısı: 10°, 15° veya 20° aşağı eğim (fabrika çıkışı 20°)
  • Maksimum Çalışma Derinliği: 1000 m (özelleştirilebilir)
  • Standart Dahili Sensörler: Tek ışınlı echosounder, duruş sensörü (pitch, roll, heading), basınç sensörü
  • Towfish Boyutları / Ağırlığı: 1264 mm (U) × 105 mm (Çap) / 33 kg (316L)
  • Güverte Ünitesi Boyutları / Ağırlığı: 227 mm (U) × 192 mm (G) × 50 mm (Y) / 1.9 kg
  • Güç Kaynağı / Tüketimi: 220/110V AC, 40 W
  • OTech Yazılımı: Gerçek zamanlı mozaikleme, çevrimiçi haritalama, OTSS ve XTF formatında veri kaydı, SDK geliştirme desteği, sürekli ham veri çıkışı
  • Çekme Kablosu: Güçlendirilmiş Kevlar kablo, 50 m (özelleştirilebilir), opsiyonel vinç
