LCSonar

Shark-S457M

Shark-S457M Çok Işınlı Yanal Taramalı Sonar, alanında en başarılı ürün olarak öne çıkmaktadır. Gelişmiş dinamik odaklama teknolojisi kullanan Shark-S457M, geliştirilmiş iz boyu çözünürlüğü sayesinde mayın temizleme, acil arama ve kurtarma çalışmaları ve küçük hedef tespitleri için idealdir. Azami çalışma hızı 12 knot’a çıkarılarak ölçüm verimliliği önemli ölçüde artırılmıştır. Ek olarak, Shark-S457M çok ışınlı yanal taramalı sonar bulanık sularda veya geniş alan taramalarında gerçek zamanlı olarak geçiş yapılabilen düşük hızlı, çift frekanslı mod desteği ile hız ve çözünürlük arasında optimal denge sağlar.

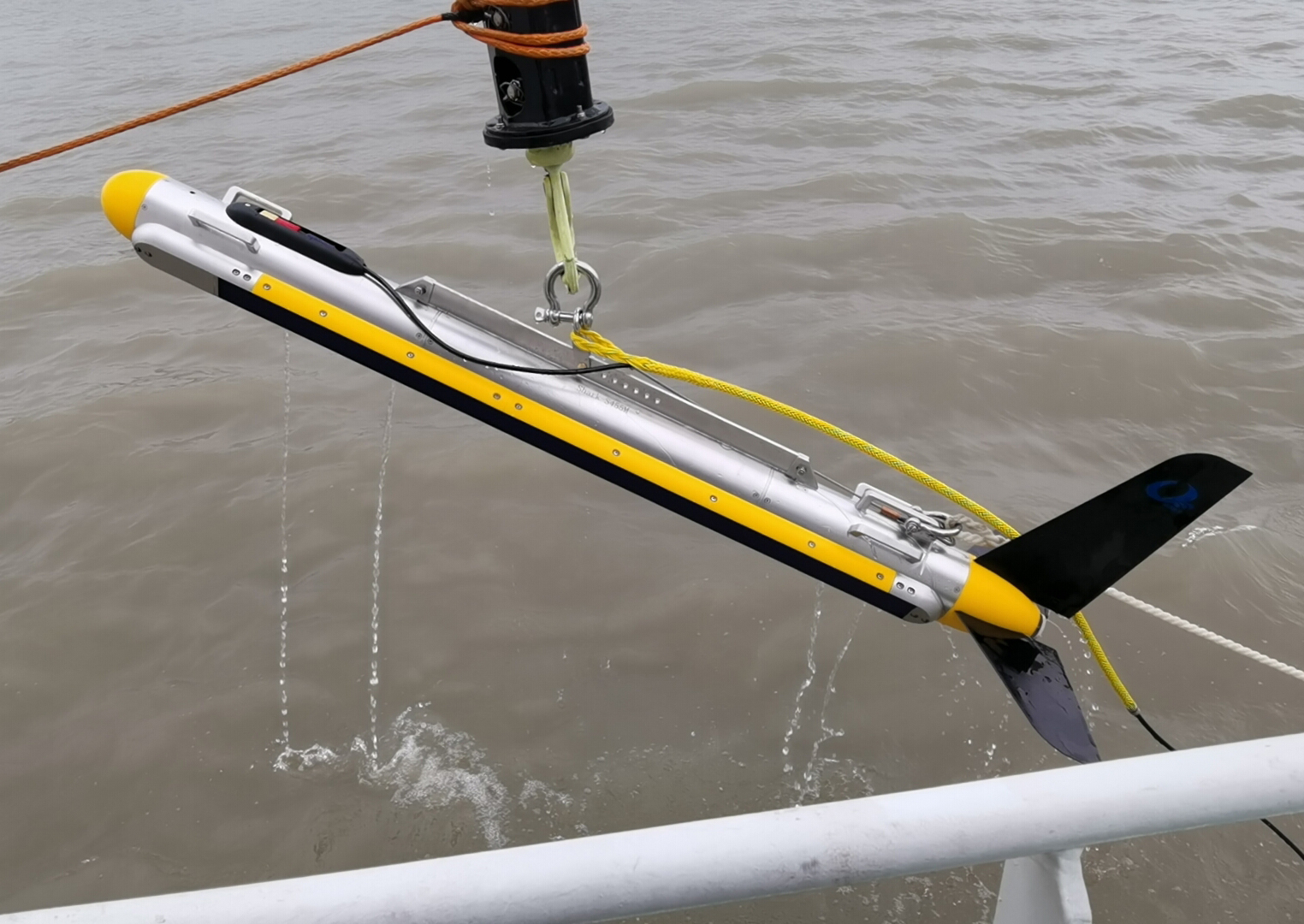

Sistem basınca dayanıklı bir towfish, yüksek mukavemetli Kevlar kablosu, su geçirmez güverte ünitesi ve özel OTech sonar yazılımından oluşmaktadır.  Towfish 66 kilo ağırlığında paslanmaz çelik veya 46 kilo ağırlığında karbon fiber olarak iki farklı şekilde kullanıcılara sunulmakta olup, çekili, gövdeye monte veya yana monte olarak kullanılabilmektedir. Sağlam ve dayanıklı bir yapıya sahiptir. Su altı güvenliğini artırmak amacıyla towfish’e çarpma anında kırılan aşırı yüklenme koruma pimi eklenmiştir.  Hidrodinamik tasarımı sayesinde stabil çekim sağlarken, opsiyonel depresörü ile daha derinlere inebilmektedir. Sistem ultra düşük güç tüketimine sahip olup AC güç kaynağı veya aküye bağlı bir invertör aracılığı ile çalışmaktadır.

Özel OTech yazılımı gerçek zamanlı mozaikleme, sonar görüntüleme, ölçüm hattı planlama ve navigasyonu, hat takibi ve kapsama alanı görüntülemesi, veri kaydı ve görüntülemesi, hedef yönetimi ve çıktısı ile bunların yanı sıra sensör bilgilerini çoklu pencerede görüntüleme özelliğine sahiptir. Sonar görüntüleme adaptif eşitleme teknolojisi hem yakın hem de uzak görüntüler için tutarlı görüntü kalitesi sağlamaktadır. Minimal parametre ayarları ve kullanıcı dostu arayüzü ile yazılımın kullanımı oldukça kolaydır. Yazılım, üçüncü taraf yazılımlarıyla kullanıma uygun standart XTF formatında veri çıkışını desteklemektedir.

Ayırıcı Özellikleri:

  • Dinamik Odaklama Teknolojisi ile yüksek çözünürlük
  • Yüksek ve düşük hızlı modlar arasında gerçek zamanlı çevrimiçi geçiş ile esnek çalışma modu seçimi
  • 12 knot azami çekim hızlına sahip, her iki tarafta 14 ışınlı sistem
  • CHIRP sinyalleri ile CW (Sürekli Dalga) darbeleri arasında gerçek zamanlı çevrimiçi geçiş
  • Dahili duruş sensörü ve önceden belirlenmiş sınırlar aşıldığında alarm veren bağımsız tek ışınlı echosounder
  • Yıllık ücret ödemeden ömür boyu yazılım kullanım hakkı



Kullanım Alanları:

  • Mayın ve küçük hedef taraması gibi askeri uygulamalar
  • Acil arama kurtarma operasyonları
  • Batık gemi ve kayıp konteyner taraması gibi deniz kanalı yönetim çalışmaları
  • Deniz jeolojik ve jeofizik araştırmalarının sınıflandırılması ve analizi
  • Su altı antik kenti ve gemi enkaz araştırması gibi arkeolojik çalışmalar
  • Kablo ve boru hattı döşeme ve bakım çalışmaları için güzergâh araştırmaları
  • Açık deniz rüzgar enerjisi ve diğer yenilenebilir enerji sahaları için deniz tabanı topografik araştırmaları

Teknik Özellikleri:

  • Işın Sayısı: Her iki yanda 7’şer adet olmak üzere toplam 14 ışın
  • Çalışma Frekansı:
    • Yüksek hızlı mod: 450 kHz
    • Düşük hızlı mod: 100 kHz / 450 kHz eş zamanlı
  • Darbe Türü: LFM (Chirp) / CW, 60 kHz bant genişliği
  • Maksimum Menzil: 100 kHz’de 600 m; 450 kHz’de 180 m
  • Işın Genişliği:
    • Yatay: 100 kHz’de 0,56°; 450 kHz’de 0,12°
    • Dikey: 50°
  • Çözünürlük:
    • Along-track: 450 kHz’de 75 m’de 18 cm, 150 m’de 36 cm; 100 kHz’de 0.01h (menzil).
    • Across-track: 1 cm
  • Eğim Açısı: 10°, 15° veya 20° aşağı eğim (fabrika çıkışı 20°)
  • Azami Çalışma Derinliği: 1000 m
  • Towfish Boyutu / Ağırlığı: 2030 mm (U) × 130 mm (Çap) / 70 kg
  • Güverte Ünitesi Boyutu / Ağırlığı: 227 mm (U) × 192 mm (G) × 50 mm (Y) / 1.9 kg
  • Güç Kaynağı / Tüketimi: 220/110V AC, 75 W
  • OTech Yazılımı: Gerçek zamanlı mozaikleme, OTSS ve XTF veri çıkış formatı, SDK desteği
  • Çekim Kablosu: Kevlar kablo, 50 m (özelleştirilebilir); opsiyonel vinç
  • Standart Dahili Sensörler: Tek ışınlı echosounder, durum sensörü (pitch, roll, heading), basınç sensörü
  • Çalışma Hızı:
    •  Yüksek hızlı mod: 2 – 12 knot
    • Düşük hızlı mod: 2 – 6 knot
