LCSonar

Shark-S150T


S150T Üç Frekanslı Yanal Taramalı Sonar sığ ve derin su ölçümleri için uygun çok frekanslı ve çok işlevli bir sonardır. 150 kHz, 450 kHz ve 900 kHz olmak üzere üç frekansa sahip olmakla birlikte bu frekanslar ihtiyaca göre birlikte kullanılabilmektedir. Standart olarak Chirp FM sinyal işleme teknolojisiyle donatılan sistem, sadece geniş tarama alan kapsamı sağlamakla kalmayıp aynı zamanda ultra yüksek çözünürlüklü görüntüleme de sağlamaktadır.

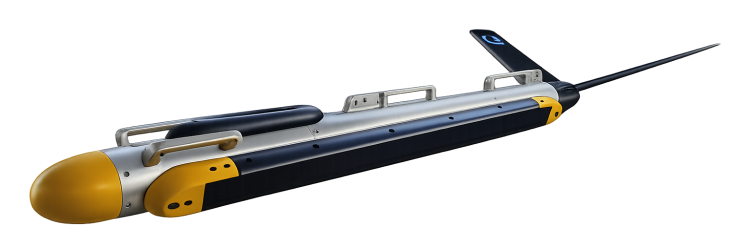

Sistem paslanmaz çelikten üretilen yüksek basınca dayanıklı bir towfish, yüksek mukavemetli Kevlar kablo, su geçirmez güverte birimi ve OTech yazılımını içermektedir. Sistem ultra düşük güç tüketimine sahip olup AC güç kaynağı veya aküye bağlı bir invertör aracılığıyla çalışmaktadır. Towfish çekim sistemi sağlam ve dayanıklıdır, tek kişi tarafından kullanılabilir. Sistem çekili, tabana montaj ve yandan montaj gibi çeşitli kurulum yöntemlerini desteklemektedir. Su altı güvenliğini artırmak amacıyla towfish’e çarpma anında kırılan aşırı yüklenme koruma pimi eklenmiştir. Hidrodinamik tasarımıyla daha stabil çekiş performansı sağlar.

Özel OTech yazılımı gerçek zamanlı mozaikleme, sonar görüntüleme, ölçüm hattı planlama ve navigasyonu, hat takibi ve kapsama alanı görüntülemesi, veri kaydı ve görüntülemesi, hedef yönetimi ve çıktısı ile bunların yanı sıra sensör bilgilerini çoklu pencerede görüntüleme özelliğine sahiptir. Özuyarlı sonar dengeleme teknolojisi, hem uzak hem yakın görüntülerin tutarlı şekilde gösterilmesini sağlar. Az sayıda parametreye sahip olması ve kullanıcı dostu arayüzü sayesinde sistemin kullanımı oldukça kolaydır. Yazılım, üçüncü taraf yazılımlarıyla kullanıma uygun standart XTF formatında veri çıkışını desteklemekte ve isteğe göre özelleştirilebilmektedir.

Ayırıcı Özellikleri:

  • Çeşitli ölçüm senaryolarına uyum sağlamak için aynı anda üç frekansla ölçüm
  • CHIRP FM sinyali ve sürekli dalga darbeleri arasında gerçek zamanlı çevrimiçi geçiş
  • Towfish’in su altı hareketlerini ve yönünü gerçek zamanlı olarak görüntülemek için dahili hareket sensörü
  • Dipten towfish’in yüksekliğini doğru bir şekilde takip etmek için dahili tek ışınlı echosounder
  • 316 paslanmaz çelikten üretilmiş, 2000 m basınca dayanıklı towfish
  • Ücretsiz çok işlevli özel OTech yazılımı ve güncellemeleri

Kullanım Alanları:

  • Mayın arama ve hedef tarama gibi askeri operasyonlar
  • Batık gemi ve kayıp konteyner taramaları gibi deniz kanalı yönetim çalışmaları
  • Deniz jeolojisi ve jeofizik araştırmalarının sınıflandırılması ve analizi
  • Sualtı antik kent ve batık gemi aramaları gibi arkeolojik araştırmalar
  • Kablo ve boru güzergah araştırmaları ve bakımı
  • Rüzgar santralleri gibi yeni enerji tesisleri için deniz altı topografik araştırmaları
  • Elektrik santralleri ve barajlar gibi su altı hidrolik yapılarının denetimi

Teknik Özellikleri:

  • Çalışma Frekansı: 150kHz / 450kHz ; 450kHz / 900kHz
  • Darbe Türü: LFM / CW
  • Maksimum Menzil: 150kHz’de 450 m, 450kHz’de 150 m, 900kHz’de 75 m
  • Işın Genişliği:
    • Yatay: 150kHz’de 0.6°, 450kHz’de 0.2°, 900kHz’de 0.2°
    • Dikey: 50°
  • Çözünürlük:
    • Along-track: 150kHz’de 0.01h (menzil), 450kHz & 900kHz’de 0.003h (menzil)
    • Across-track: 1 cm
  • Eğim Açısı: 10°, 15° veya 20° aşağı eğim (fabrika çıkışı: 20°)
  • Maksimum Çalışma Derinliği: 2000 m
  • Standart Dahili Sensörler: Echosounder, duruş sensörü (pitch, roll, azimut), basınç sensörü
  • Towfish Ölçüleri / Ağırlığı: 1264 mm (U) × 105 mm (Çap) / 34 kg (havada)
  • Güverte Birimi Ölçüleri / Ağırlığı: 210 mm × 150 mm × 50 mm / 1.5 kg
  • Güç Kaynağı / Tüketimi: 220/110VAC, ortalama 45W
  • OTech Yazılımı: Windows sistemi, NMEA 0183 konum ve navigasyon veri desteği, OTSS ve XTF formatında eş zamanlı veri çıkışı
  • Çekme Kablosu: Kevlar takviyeli kablo, standart uzunluk: 50 m (özelleştirilebilir)
