LCSonar

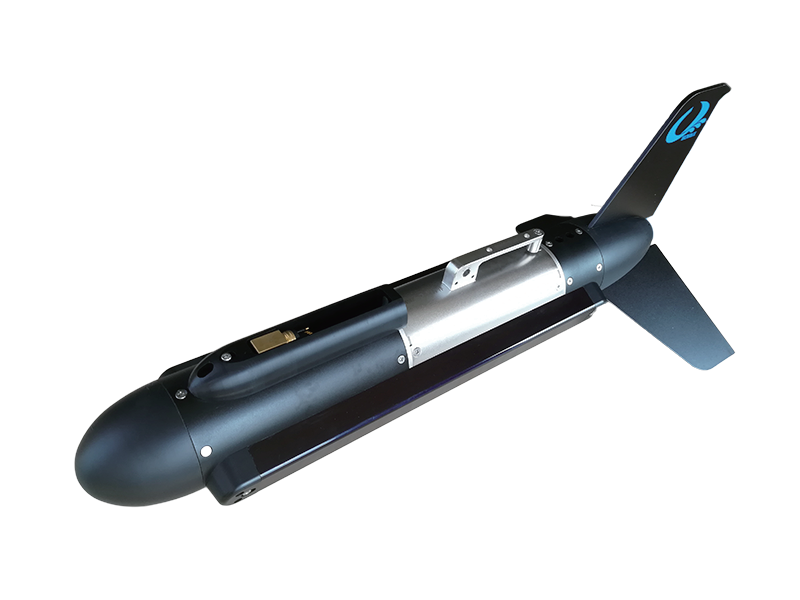

Shark-S450S

Shark-S450S Yüksek Çözünürlüklü Tek Frekanslı Yanal Taramalı Sonar kompakt, hafif, taşınabilir ve ultra düşük güç tüketimine sahip bir cihazdır.  450kHz CHIRP sinyal işleme teknolojisi sayesinde her iki yönde 150 metre menzil ile geniş kapsama alanı sunar.  0.3° yatay hüzme genişliği ile yüksek çözünürlüklü görüntüleme sağlar.

Sistem basınca dayanıklı bir towfish, yüksek mukavemetli Kevlar kablosu, su geçirmez güverte ünitesi ve özel OTech sonar yazılımından oluşmaktadır.  Towfish kompakt ve hafif yapısını korurken aynı zamanda son derece sağlam ve dayanıklı olacak şekilde tasarlanmıştır. Tek operatör tarafından suya indirilebilen ve çekilebilen sistem, çekili, gövdeye monte veya yana monte kullanım için yapılandırılabilmektedir. Optimize edilmiş hidrodinamik profili ile değişken koşullar altında istikrarlı çekim performansı sağlamaktadır. Sistem ultra düşük güç tüketimine sahip olup AC güç kaynağı veya aküye bağlı bir invertör aracılığı ile çalışmaktadır.

Özel OTech yazılımı gerçek zamanlı mozaikleme, sonar görüntüleme, ölçüm hattı planlama ve navigasyonu, hat takibi ve kapsama alanı görüntülemesi, veri kaydı ve görüntülemesi, hedef yönetimi ve çıktısı ile bunların yanı sıra sensör bilgilerini çoklu pencerede görüntüleme özelliğine sahiptir. Sonar görüntüleme adaptif eşitleme teknolojisi hem yakın hem de uzak görüntüler için tutarlı görüntü kalitesi sağlamaktadır. Minimal parametre ayarları ve kullanıcı dostu arayüzü ile yazılımın kullanımı oldukça kolaydır. Yazılım, üçüncü taraf yazılımlarıyla kullanıma uygun standart XTF formatında veri çıkışını desteklemektedir.

Ayırıcı Özellikleri:

  • Hafif, tek kişi ile kullanıma uygun, kullanıcı dostu ve sağlam tasarım
  • Çalışma sırasında CHIRP sinyalleri ve CW (Sürekli Dalga) darbeleri arasında gerçek zamanlı geçiş desteği
  • Gerçek zamanlı harita yükleme ve mozaikleme
  • Çok işlevli OTech yazılımının periyodik olarak ücretsiz güncelleme ve iyileştirmeleri

Kullanım Alanları:

  • Acil durum desteği, polis soruşturmaları ve itfaiye arama kurtarma çalışmaları
  • Su altı güvenliği ve tehlikeli hedef tespiti
  • Su yolu yönetimi ve engel taramaları
  • Deniz jeolojisi ve jeofizik araştırmaları
  • Kablo ve boru güzergah araştırmaları ve bakımı
  • Mercan resifleri, yapay resifler ve su altı akuakültürü

Teknik Özellikleri

  • Çalışma Frekansı: 450 kHz
  • Darbe Türü: LFM CHIRP / CW
  • Maksimum Menzil: 150 m
  • Işın Genişliği:
    • Yatay: 0.3°
    • Dikey: 50°
  • Çözünürlük:
    • Along Track: 0,005h (menzil)
    • Across Track: 1,25 cm
  • Eğim Açısı: Aşağıya doğru 10°, 15° veya 20° aşağı eğim (fabrika ayarı 20°)
  • Maksimum Çalışma Derinliği: 500 m
  • Towfish Boyutları / Ağırlığı: 767 mm (U) × 105 mm (Ç) / 15 kg
  • Güverte Ünitesi Boyutları / Ağırlığı: 190 mm (U) × 150 mm (G) × 50 mm (Y) / 1.2 kg
  • Güç Kaynağı / Tüketimi: 220/110 V AC veya 12 V DC invertör girişi, 15 W
  • OTech Yazılımı: Gerçek zamanlı mozaikleme, çevrimiçi haritalama, OTSS ve XTF formatlarında veri kaydı, SDK geliştirme desteği, sürekli ham veri çıkışı
  • Çekme Kablosu: Kevlar kaplı koaksiyel kablo, 20 m (isteğe bağlı özelleştirilebilir)
