LCSonar

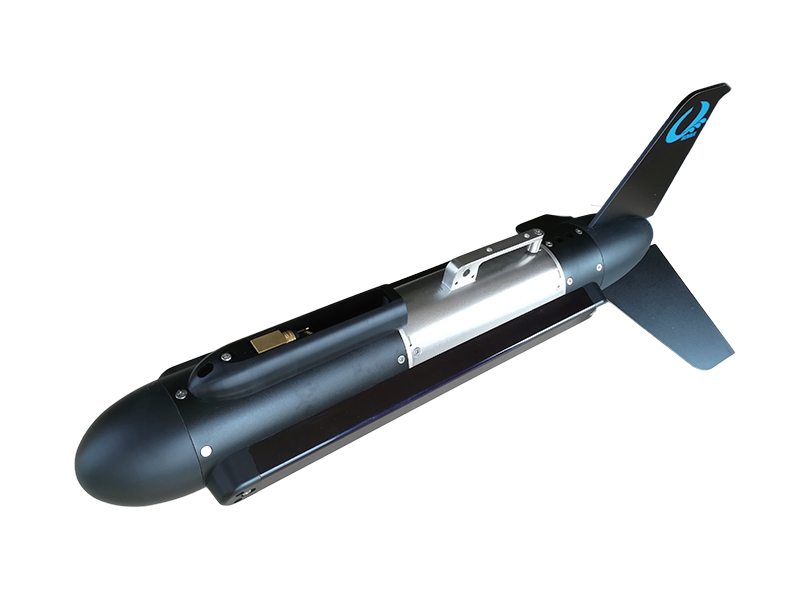

Shark-S600S

Shark-S600S Tek Frekanslı Yanal Taramalı Sonar kompakt, hafif, taşınabilir ve ultra düşük güç tüketimine sahip bir cihazdır. 600kHz CHIRP sinyal işleme teknolojisi ile yüksek çözünürlüklü görüntüleme sağlamaktadır.

Sistem basınca dayanıklı bir towfish, yüksek mukavemetli Kevlar kablosu, su geçirmez güverte ünitesi ve özel OTech sonar yazılımından oluşmaktadır. Towfish kompakt ve hafif yapısını korurken aynı zamanda son derece sağlam ve dayanıklı olacak şekilde tasarlanmıştır. Tek operatör tarafından suya indirilebilen ve çekilebilen sistem aynı zamanda çekili, gövdeye monte veya yana monte kullanım için yapılandırılabilmektedir. Optimize edilmiş hidrodinamik profili ile değişken koşullar altında istikrarlı çekim performansı sağlamaktadır. Sistem ultra düşük güç tüketimine sahip olup AC güç kaynağı veya aküye bağlı bir invertör aracılığı ile de çalışabilmektedir.

Özel OTech yazılımı gerçek zamanlı mozaikleme, sonar görüntüleme, ölçüm hattı planlama ve navigasyonu, hat takibi ve kapsama alanı görüntülemesi, veri kaydı ve görüntülemesi, hedef yönetimi ve çıktısı ile bunların yanı sıra sensör bilgilerini çoklu pencerede görüntüleme özelliğine sahiptir. Sonar görüntüleme adaptif eşitleme teknolojisi hem yakın hem de uzak görüntüler için tutarlı görüntü kalitesi sağlamaktadır.  Minimal parametre ayarları ve kullanıcı dostu arayüzü ile yazılımın kullanımı oldukça kolaydır. Yazılım, üçüncü taraf yazılımlarıyla kullanıma uygun standart XTF formatında veri çıkışını desteklemektedir.

Acil durum, arama kurtarma, deniz jeolojisi ve jeofiziği çalışmaları, kablo ve boru hattı güzergahı taramaları ve sualtı engel tespiti gibi birçok uygulamada kullanılabilir.

Ayırıcı Özellikleri

  • Hafif, tek kişi ile kullanıma uygun, kullanıcı dostu ve güvenilir tasarım
  • Çalışma sırasında LFM CHIRP sinyalleri ve sürekli dalga darbeleri arasında gerçek zamanlı geçiş desteği
  • Gerçek zamanlı harita yükleme ve mozaikleme
  • Çok işlevli OTech yazılımı, periyodik olarak ücretsiz güncelleme ve iyileştirmeler

Kullanım Alanları

  • Acil durum desteği, polis soruşturmaları ve itfaiye arama kurtarma çalışmaları
  • Su altı güvenliği ve tehlikeli hedef tespiti
  • Su yolu yönetimi ve engel taramaları
  • Deniz jeolojisi ve jeofizik araştırmaları
  • Mercan resifleri, yapay resifler ve su altı akuakültürü

Teknik Özellikleri

  • Çalışma Frekansı: 600 kHz
  • Darbe Türü: LFM (Chirp) / CW
  • Maksimum Menzil: 120 m
  • Işın Genişliği:
    • Yatay: 0.3°
    • Dikey: 50°
  • Çözünürlük:
    • Along Track: 0.005h (menzil)
    • Across Track: 1.25 cm
  • Eğim Açısı: 10°, 15° veya 20° aşağı eğim (fabrika çıkışı 20°)
  • Maksimum Çalışma Derinliği: 500 m
  • Towfish Boyutu / Ağırlığı: 767 mm (U) × 105 mm (Çap) / 15 kg
  • Güverte Ünitesi Boyutu / Ağırlığı: 190 mm (U) × 150 mm (G) × 50 mm (Y) / 1.2 kg
  • Güç Kaynağı / Tüketimi: 220/110 V AC veya 12 V DC invertör girişi, 15 W
  • OTech Yazılımı: Gerçek zamanlı mozaikleme, canlı çevrimiçi haritalama, OTSS ve XTF formatlarında veri kaydı, SDK geliştirme desteği, sürekli ham veri çıkışı
  • Çekme Kablosu: Kevlar koaksiyel kablo, 20 m (özelleştirilebilir)
