LCSonar

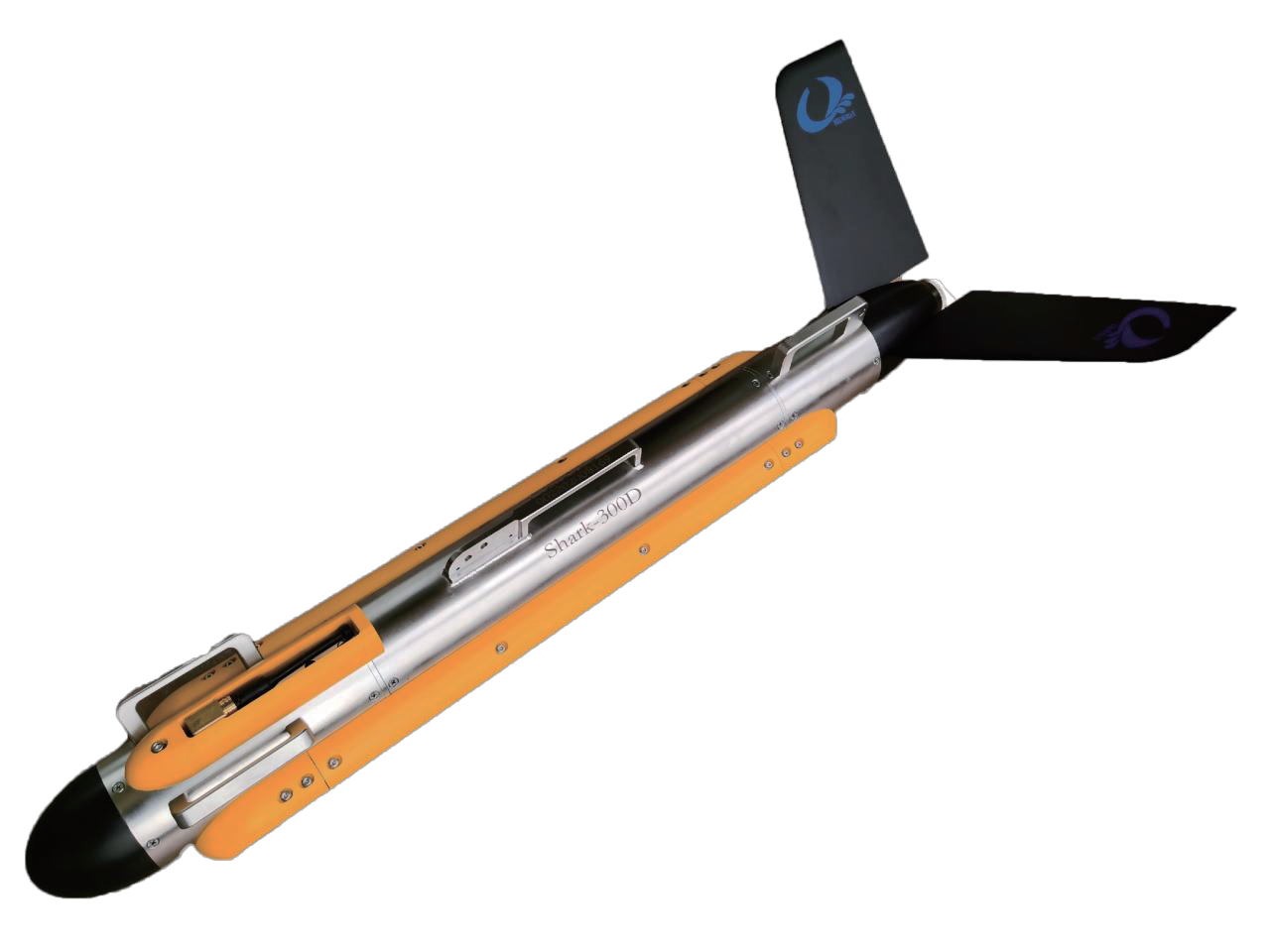

Shark-S300D

Shark-S300D Çift Frekanslı Yanal Taramalı Sonar, çok yönlü ve geniş kullanım alanıyla kullanıcılarına menzil ve çözünürlüğün ideal bir kombinasyonunu sunar.  300/900 kHz çift eşzamanlı frekans çalışması ve gelişmiş dijital CHIRP sinyal işleme teknolojisiyle tasarlanan sistem, 0.2° yatay dar ışın genişliği sağlamaya yönelik optimize edilmiştir. Uzun menzili ve ultra yüksek çözünürlüğüyle çok küçük hedefleri tespit etmek isteyen kullanıcılar için idealdir.

Shark-S300D Sonar sistemi paslanmaz çelikten üretilen sağlam bir towfish, yüksek mukavemetli Kevlar kablo, su sıçramasına dayanıklı güverte birimi ve OTech yazılımını içermektedir. Sistem ultra düşük güç tüketimi ile tasarlanmış olup hem AC hem de DC güç kaynaklarıyla çalıştırılabilmektedir. Sağlam ve dayanıklı bu sonar aynı zamanda yalnızca bir kişi tarafından kolayca kullanılabilmektedir.

OTech yazılımı sonar görüntüleme, navigasyon, veri kaydetme ve oynatma, hedef yönetimi ve çıktı alma işlevlerinin yanı sıra sensör bilgilerini çoklu pencerede görüntüleme özelliğine sahiptir. Shark-S300D ile veriler üçüncü taraf yazılımlarla işlenebilen XTF formatında dışa aktarılabilmekte ve ihtiyaçlar doğrultusunda özelleştirilebilmektedir.

Ayırıcı Özellikleri:

  • Çift Frekanslı, Eşzamanlı Çalışma
  • Uzun Menzil ve Ultra Yüksek Çözünürlüklü Görüntüler
  • CHIRP ve CW Sonar İletim Modları
  • Standart Yön, Pitch, Roll ve Basınç Sensörleri
  • Dahili Echosounder ile Towfish Yüksekliğini Hassas Takip
  • 316 Paslanmaz Çelik Towfish, 1000 m Derinlik
  • OTech Veri Toplama Yazılımı, Ücretsiz Güncelleme

Kullanım Alanları:

  • Hidrografik Ölçümler
  • Jeofizik Ölçümler
  • Kablo ve Boru Hattı Ölçümleri
  • Geniş Alanda Arama ve Kurtarma
  • İskele/Liman Duvarı Denetimleri
  • Arkeolojik Araştırmalar
  • Batık Arama

Sistem Özellikleri:

  • Çalışma Frekansı: 300 kHz & 600 kHz, Çift Frekanslı ve Eşzamanlı
  • Darbe Türü: CW & LFM CHIRP
  • Maksimum Menzil: 300 kHz’de 250 m; 600 kHz’de 120 m
  • Işın Genişliği:
    • Yatay: 300 kHz’de 0,3°; 600 kHz’de 0,2°
    • Dikey: 50°
  • Çözünürlük:
    • Along Track: 300 kHz’de 0,005h; 600 kHz’de 0,003h
    • Across Track: 1,25 cm
  • Eğim Açısı: 10°, 15° veya 20° aşağı eğim (fabrika çıkışı: 20°)
  • Maksimum Çalışma Derinliği: 2000 m (361 Paslanmaz Çelik)
  • Standart Towfish Sensörleri: Yön, Pitch, Roll, Basınç, Derinlik, Duruş
  • Towfish Boyutu/Ağırlığı: 1143 mm × 105 mm (Uzunluk × Çap) / 26 kg
  • Güverte Birimi Boyutu/Ağırlığı: 210 mm × 150 mm × 50 mm / 1,5 kg
  • Güç Tüketimi: 110/220 VAC, 30 W
  • OTech Yazılımı: Windows. Navigasyon veri girişi: NMEA 0183; Veri Çıkışı: OTSS, XTF
  • Çekme Kablosu: Kevlar, Standart Uzunluk: 50 m (Opsiyonel); Vinç Sistemleri Mevcuttur.
