Kordil TG05 Radar Mareograf
Kordil TG05 Radar Mareograf, paslanmaz çelik gövdeli 80 GHz FMCW radar sensörünü TG05 izleme ve veri kayıt ünitesiyle birleştiren temassız gelgit ve su seviyesi ölçüm sistemidir. Su yüzeyinin üzerine kurulan sensör, suya daldırılan ölçüm ekipmanına ihtiyaç duymadan yüzeye olan mesafeyi ölçer. Sistem liman, kıyı, nehir, rezervuar ve göl izleme uygulamalarında kullanılabilir.
Su seviyesinin izlenmesi ve kaydedilmesi

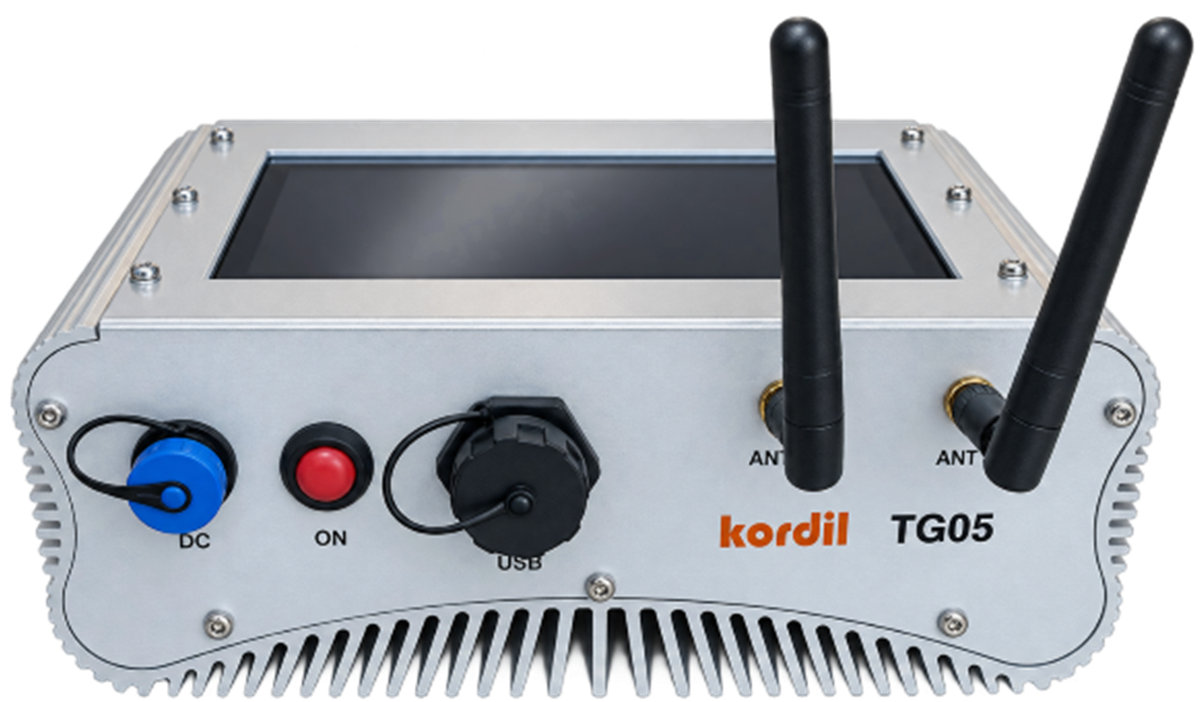

TG05 izleme ünitesi; dokunmatik arayüz, gerçek zamanlı su seviyesi gösterimi ve veri kaydı sağlar. Saha gözlemleri ve uzun süreli kayıtlar aynı sistem üzerinden takip edilebilir. Wi-Fi ve internet bağlantısı sistemin haberleşme düzenini destekler. Radar sensörünün ölçtüğü mesafenin su seviyesi kotu olarak kullanılması için montaj yüksekliği ve referans datum tanımlanmalıdır.

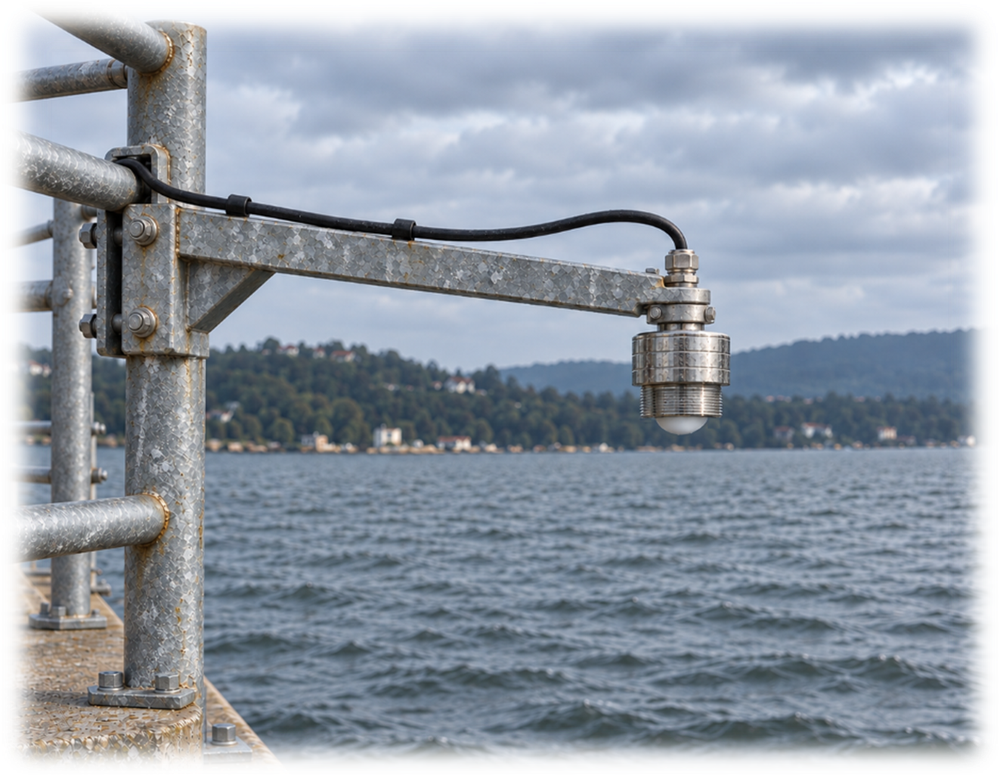

Su üstünden çalışan radar sensörü, ölçüm elemanının su içerisinde tutulmasını gerektirmez. Paslanmaz çelik sensör gövdesi, lens anten ve braket veya dişli bağlantı seçenekleri sabit izleme noktalarında kompakt kurulum sağlar. Mesafe aralığı ve istenmeyen yansıma filtreleri kurulum koşullarına göre ayarlanabilir.
Teknik özellikler
| Parametre | Özellik |
|---|---|
| Ölçüm prensibi | Frekans modülasyonlu sürekli dalga radarı (FMCW) |
| Çalışma frekansı | 80 GHz |
| TG05 sistem ölçüm aralığı | TG05 teknik föyüne göre 0,1–60 m |
| Radar sensörü ölçüm aralığı | 0,1–65 m |
| Radar sensörü ölçüm doğruluğu | ±1 mm (belirtilen sensör doğruluğu) |
| Radar sensörü gövdesi | Paslanmaz çelik |
| Radar sensörü koruma sınıfı | IP67 |
| Radar sensörü çalışma sıcaklığı | −30 ile +75 °C |
| Radar sensörü beslemesi | 12–24 V DC |
| Sensör haberleşmesi | RS485, Modbus RTU |
| Varsayılan seri bağlantı | 9600 baud, 8 veri biti, parite yok, 1 dur biti |
| Anten | Lens anten |
| Sensör montajı | Braket veya dişli bağlantı |
| Kablo girişi | PG9 |
| İzleme ünitesi muhafazası | Alüminyum |
| İzleme ünitesi | Dokunmatik ekran, gerçek zamanlı gösterim ve veri kaydı |
| Sistem bağlantısı | Wi-Fi ve internet erişimi |
Doğruluk ve IP koruma sınıfı radar sensörüne aittir. Kurulu sistemdeki su seviyesi ölçümünün performansı; montajın kararlılığına, referans kotunun tanımlanmasına ve saha koşullarına da bağlıdır.
Uygulamalar ve kurulum
- Kıyılarda gelgit ve limanlarda su seviyesi takibi
- Nehir ve açık kanallarda seviye ölçümü
- Rezervuar, baraj ve göl izleme
- Taşkın izleme ve erken uyarı sistemlerine su seviyesi verisi sağlama
- Sabit kıyıötesi platformlarda ve su depolarında seviye takibi
- Uzun süreli su seviyesi kayıtları ve gelgit datum çalışmaları
Radar sensörü su yüzeyine dik ve ölçüm hattı açık olacak şekilde kurulmalıdır. Yan duvarların, taşıyıcı elemanların ve diğer nesnelerin ölçüm ışınına girmesi istenmeyen yansımalar oluşturabilir. Mesafe aralığını ve referans seviyesini beklenen su seviyesi değişimine göre ayarlayın; devreye alma sırasında okumaları saha referansıyla karşılaştırın.
Teklif talebinizde izleme yerini, beklenen sensör-su mesafesini, montaj düzenini, mevcut güç ve haberleşme olanaklarını ve kullanılacak referans datumunu belirtin.
