KBS30200 Tekhüzmeli Çift Frekans Akustik İskandil (Singlebeam Echosounder)
KBS30200 30-200 kHz frekansı ile liman, iskele ve mühendislik yapılarının ve projelerinde kullanılmak üzere tasarlanmış bir ölçme sistemidir. Bluetooth veya seri kablo aracılığı ile ölçülen derinlikler ile konum verileri minimal gecikme ile KBS yazılımına aktarılırlar. Frekans seçimi ise özellikle sualtı kazı ve dolgu operasyonlarına uygun olup, oturmamış çökel kalınlığından az etkilenecek tasarımdadır. Sistem tek bir taşıma çantası içerisinde servis edilmekte ve bu çantada, takma aparatları dahil tüm gerekli aksesuarları ve sarf malzemeleri bulunur. Seçenek dahilinde, GPS ve ses hızı da bu çanta içerisine sığdırılabilecek şekilde tasarlanmıştır. KBS30200 bir yerli üretimdir.

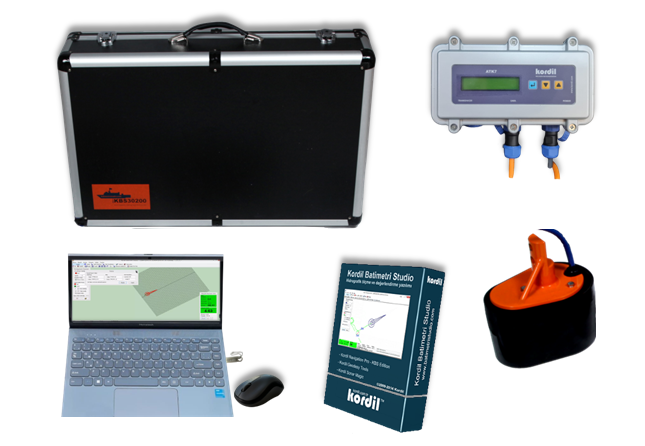

Sistemin Bileşenleri:
- Sağlam ve darbelere dayanıklı taşıma çantası
- Dokunmatik ekran bilgisayarı ve 2 adet RS232 bütünleşik seri port
- Kordil Batimetri Studio yazılımı
- Bilgisayar seri bağlantı kablosu (RS232, 9Pin)
- Akü bağlantı kablosu (12V DC)
- Sualtı ölçme ünitesi (ayna / transducer) ve evrensel montaj aparatları
- Su üstü kontrol ünitesi
- AML Oceanographic Sound Velocity Profiler (opsiyonel)
- Hemisphere GNSS Akıllı Anten (opsiyonel)
Uygulama Alanları
- Hidrografik ölçmeler (tüm sularda)
- Sualtı kazı/tarama operasyonları
- Liman ve iskele batimetrik haritaların yapımı
- Sualtı aşınma takibi ölçümü
- Seyir güvenliği ve rota araştırmaları
- Sualtı kurulum operasyonlarının kot takibi
- Sualtı robotları ve platformları
Teknik Özellikleri
- İletişim: RS232 seri kablo ve Bluetooth™
- Vericiden güç çıkışı: 5 watt (12 V DC girişi)
- Ters elektrik akımı koruması: Var
- Güç besleme: 12 VDC, Regüle
- Akım sarfiyatı: 240 mA @ 12V
- Baud Rate: 4800 ayarlı
- Tam otomatik veri çıkış hızı: 0.1 - 25 sn (0,5 sn ayarlı)
- Manuel mod: Ultrasonik frekansı ile aynı
- Çalışma ortam sıcaklığı: - 5 ile +60 derece aralığı
- Saklama sıcaklığı: - 30 ile +70 derece aralığı
- Transducer CE sertifikası: IEC60945
- Minimum derinlik okuma: 0.5 m
- Maksimum Derinlik okuma: 100 m
- Derinlik gösterme çözünürlüğü: 1 cm
- Derinlik okuma hassasiyeti: ±0.02 @20 m, Derinlik x %0.10
- Sıcaklık sensörü: 10k ohm ± 0.05C doğruluk
- Sıcaklık çözünürlüğü: 0.1C
- Ses dalgası yayılma açısı 200 kHz: @3 db 9 derece
- Ses dalgası yayılma açısı 30 kHz: @3 db 26 derece
- Güç ve data kablosu: C314
- NMEA 0183 veri formatı: $SDDPT / DBT seçenekli
