Kordil KD600
Kordil KD600 Yandan Taramalı Sonar Vinci
Uzun çekme kabloları için vinç sistemi

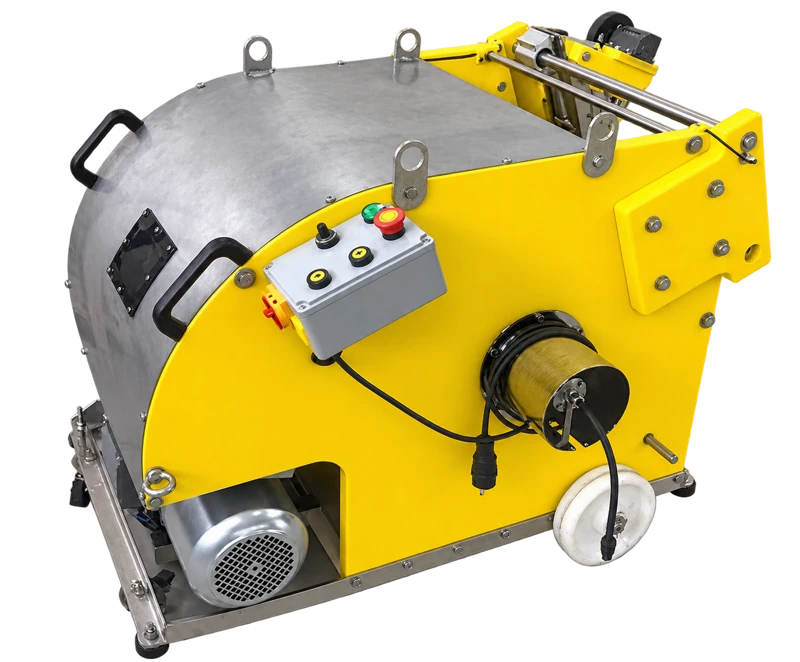

Kordil KD600, deniz ölçümlerinde kullanılan çekili sensörlerin indirilmesi ve toplanması için tekerlekli bir elektrikli vinçtir. Tambur kapasitesi, Kordil KD300 modeline göre daha uzun kablo düzenlerini barındırır. Bu nedenle uzun çekme kablosunu özel bir elleçleme noktasından yönetmek isteyen ölçüm ekipleri için uygundur. Şasi; tambur, motor, kılavuz mekanizması ve kumandaları taşınabilir bir düzende birleştirir.
Belgelenen yapılandırmada Kordil OEM slip ring, mekanik sayaç ve 4,3 inç Delta HMI dokunmatik ekran yer alır. Bu bileşenler kablo yönetimini ve vinç düzeninin çalıştırılmasını destekler. Dışarı verilen kablo uzunluğu, indirme işleminin yönetimi ve layback hesabı için yararlıdır; ancak sensörün gerçek konumu kablo şekli, tekne hareketi, çekme hızı ve çevresel koşullara da bağlıdır.
Kordil KD600, 2,2 kW ana tahrik gücüne sahiptir ve 220 V, 50 Hz besleme ile çalışır. Belirtilen kapasite 10,2 mm çaplı kablo için 600 m, azami kapasite ise 750 m değerindedir. Azami sarım hızı 0,7 m/s, yayınlanan çekme kapasitesi 330 kgf olarak verilir. Kablo hariç ağırlığı 223 kg olduğundan güverte yerleşimi ve elleçleme planında kurulu sistemin tamamı dikkate alınmalıdır.
Kullanım alanları, kontrollü kablo verme ve geri toplama gerektiren yandan taramalı sonar ve uyumlu diğer çekili sensör çalışmalarını kapsar. Sistem seçilirken kablo çapı, kullanılabilir uzunluk, elektrik arayüzü ve uç bağlantı gereksinimleri doğrulanmalıdır. Tekerlekler uygun yüzeylerde yer değiştirmeyi kolaylaştırır; teknede çalışma için uygun montaj ve sabitleme düzeni yine gereklidir. IP65 değeri dış etkilere karşı koruma sınıfını ifade eder, cihazın suya daldırılabileceği anlamına gelmez.
Teknik özellikler
| Besleme | 220 V, 50 Hz |
|---|---|
| Ana tahrik | 2.2 kW |
| Koruma sınıfı | IP65 |
| Kablo hariç ağırlık | 223 kg |
| Kablo kapasitesi | 10.2 mm: 600 m (max. 750 m) |
| Yayınlanan çekme kapasitesi | 330 kgf |
| Sarım hızı | max. 0.7 m/s |
