Innomar deep-36

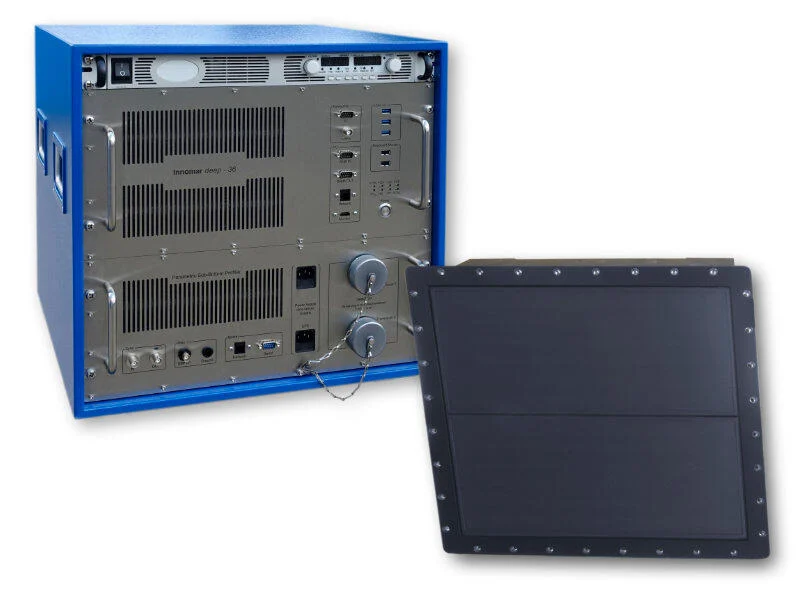

Innomar deep-36 Taban Altı Profil Cihazı
36 kHz birincil frekans kullanan derin su profil cihazıdır. Heave düzeltmesi ve roll ışın stabilizasyonu, açık denizde sediment araştırmasını destekler. Pitch stabilizasyonu gereken çalışmalar için RP modeli değerlendirilir.
Uygulama alanları ve ölçüm düzeni
Innomar deep-36, deniz tabanı altındaki sediment tabakalarının ve gömülü yapıların araştırılmasında kullanılır. Tarama öncesi zemin değerlendirmesi, kablo ve boru hattı güzergâhı incelemeleri ile jeolojik yorumlama başlıca kullanım alanlarıdır. Çalışma modu; su derinliği, istenen düşey ayrıntı ve zemin koşulları birlikte değerlendirilerek seçilir. Katalogdaki penetrasyon değeri her sediment türünde garanti edilen bir derinlik değildir.
Saha hazırlığında transdüser montajı, sensör ofsetleri, konumlandırma verisi ve zaman eşleştirmesi planlanır. Hareket düzeltmesi kullanılan kurulumlarda harici hareket sensörü gerekir. Tekne gürültüsü, hava kabarcıkları ve montaj titreşimleri sinyal kalitesini etkileyebilir. Bu nedenle kurulum kontrolü ve kısa bir kabul ölçümü, veri toplama sürecinin parçası olarak değerlendirilmelidir.
Veri toplama ve işleme
SESWIN yazılımı sistem kontrolünü ve veri toplamayı sağlar. Tam dalga biçimi kayıtları sonraki yorumlama için gerekli ayrıntıyı korur. SES Convert ile SEG-Y gibi yaygın sismik veri biçimlerine dönüşüm yapılabilir. SES NetView uzaktan veri ve sistem bilgisi görüntülemeyi destekler; ISE ise Innomar verileri için isteğe bağlı işleme yazılımıdır. Proje şartnamesine göre yorumlanmış reflektörler, sediment sınırları ve koordinatlı profil hatları üzerinden çıktı hazırlanabilir.
Teknik özellikler
| Transdüser altındaki su derinliği | 5 – 6,000 m transdüser altında |
|---|---|
| Sediment penetrasyonu | en çok 150 m (sediment türü ve gürültüye bağlı) |
| Örnekleme / mesafe çözünürlüğü | yaklaşık 1 cm / en çok 15 cm (darbe ayarlarına bağlı) |
| Ping hızı | en çok 40 Hz (ping/s), çoklu ping modu mevcut |
| Birincil frekans | yaklaşık 36 kHz (frekans bandı 30 – 42 kHz) |
| İkincil düşük frekans | kullanıcı tarafından seçilen merkez frekans: 2, 3, 4, 5, 6, 7 kHz |
| Güç beslemesi | 100–240 V AC |
| Güç tüketimi | tipik 500 W, maks. 900 W |
Maksimum penetrasyon sediment ve gürültüye, çözünürlük darbe ayarlarına bağlıdır. Transdüser altındaki su derinliği, gövdenin basınç dayanımıyla aynı değildir. Seçilen yapılandırma güncel üretici özellikleriyle doğrulanmalıdır.
