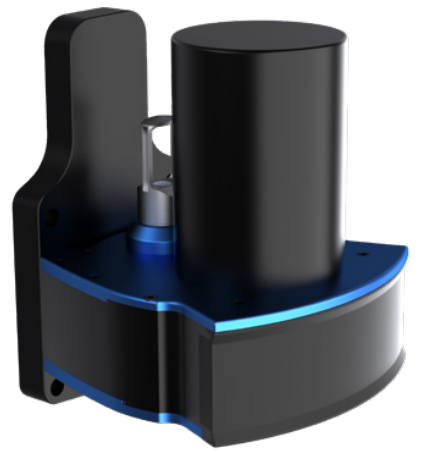

Baywei M5 Yüksek Çözünürlüklü Multibeam Sonar


Baywei M5 Yüksek Çözünürlüklü Multibeam Sonar

M5, kurulumu ve kullanımı son derece basit, çok yönlü ve yüksek çözünürlüklü bir multibeam echosounder sistemidir. Sıkıca bağlanmış GNSS INS sayesinde ultra küçük araçlara bile kolayca kurulumuna olanak tanır ve çok hızlı bir şekilde kullanıma hazır hale getirilebilir. Hidrodinamik yapısı  ve düşük güç tüketimi, M5’i özellikle küçük otonom su yüzey araçlarının veri toplaması için harika bir seçenek haline getirir.

Sistemin Teknik Özellikleri

  • Alan kapsama: 130 dereceye kadar
  • RX Işın Sayısı: 256
  • Boyuna TX Işın Genişliği: 1.45°
  • RX Işın Genişliği: 1°± 0.1
  • Menzil: > 200 m
  • Işın Dağılımı: Eşit mesafeli ve eşit açılı
  • Roll Stabilizasyonu
  • Basınç Derecesi: 100 m
  • GNSS/INS: Sonar’da INS
  • Konum Doğruluğu: Yatayda ± (8mm+1ppm), düşeyde ± (15mm+1ppm)
  • Doğrultu Doğruluğu: 0.08° @2m Anten arası mesafe
  • Pitch/Roll Doğruluğu: 0.03°
  • Heave Doğruluğu: 2 cm veya 2% (True Heave™), 5 cm veya 5% gerçek zamanlı
  • Ping Hızı: 50 Hz
  • Çıktılar: Batimetri, yanal tarama
  • Uyumlu olduğu yazılımlar: Hypack, Qinsy, EIVA ve diğer
  • Ağırlık: 3.5 kg (havada), 1.1 kg (suda)

Uygulama Alanları

  • Gölet ve Göl
  • Üniversite Araştırmaları
  • Otonom Yüzey Araçları
  • Liman/inşaat
  • Kıyı Suları
  • Tarama
  • Arkeoloji
  • Küçük Survey Şirketleri
  • Küçük Survey Botları
  • Büyük Survey Botları
