Applied Acoustics MiniPod GNSS

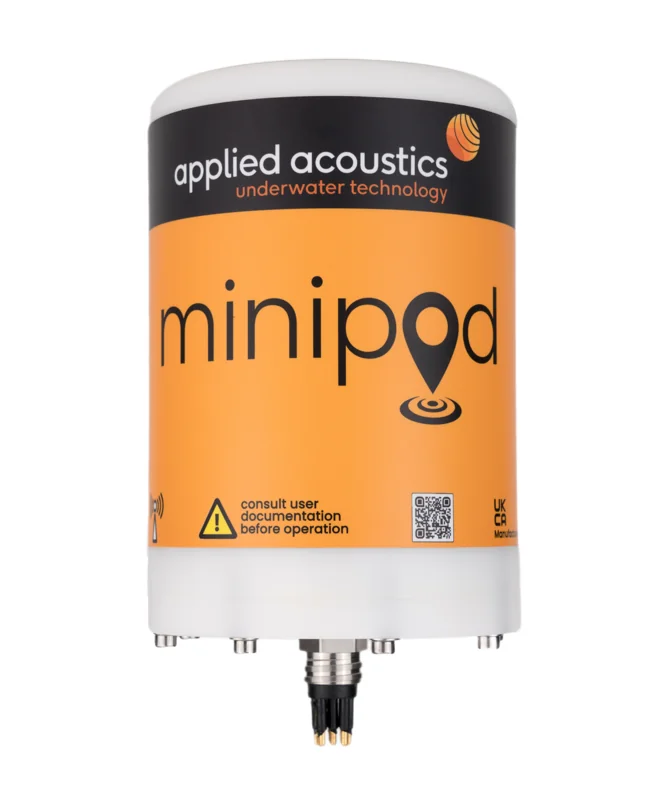

MiniPod Suya Daldırılabilir GNSS
Applied Acoustics MiniPod, sualtına indirilebilen gövde yapısıyla deniz araştırma ekipmanlarının yüzeyde GNSS konumunun izlenmesini sağlayan bir ürün ailesidir. Çift antenli modeller heading bilgisi de sunar.
GNSS ölçümü ve sualtı dayanımı
MiniPod gövdesinin basınç dayanımı, GNSS sinyalinin sualtında alınabileceği anlamına gelmez. GNSS konumu, antenin uydu sinyallerini alabileceği yüzey koşullarında belirlenir. Bu ayrım; çekili ekipman, araştırma şamandıraları ve yüzeyde konumlandırılan deniz sistemleri için görev planlamasında önemlidir. Cihazın mekanik montajı, radyo bağlantısı ve enerji ihtiyacı birlikte değerlendirilmelidir.
Tek ve çift GNSS seçenekleri
201G ve 203G tek GNSS modelleridir. 202G ve 204G çift GNSS ile yön bilgisi sağlayan seçeneklerdir. Model ailesinde 50 m ve 1.000 m basınç derinliği seçenekleri bulunur. İsteğe bağlı ataletsel veya hareket algılama seçenekleri, her ürünün standart donanımı olarak kabul edilmemelidir; kullanılacak yapılandırma veri sayfası üzerinden belirlenir.
Haberleşme ve araştırma iş akışı
RF bağlantı menzili anten yönlülüğü, görüş hattı ve kullanılan harici antene bağlıdır. Standart bağlantıyla verilen menzil değerleri, harici anten kullanımıyla elde edilebilen değerlerden ayrılmalıdır. GNSS doğruluğu da düzeltme hizmetine, uydu geometrisine ve sinyal koşullarına bağlıdır. Araştırma yazılımıyla entegrasyonda koordinat sistemi, zaman eşleştirmesi ve verinin kaydedilmesi planlanarak yüzey konumu diğer sensör kayıtlarıyla birleştirilir.
Teknik özellikler
| Model ailesi | Yapı / derinlik | Seçili özellikler |
|---|---|---|
| 201G / 203G | Tek GNSS; 50 / 1.000 m | 75G alıcı; L1/L2/L5; 544 kanal; 12–26 V; 24 W |
| 201G / 203G RTK | Yatay: 0,6 cm + 0,5 ppm | Düşey: 1 cm + 1 ppm; uygun düzeltme koşullarında |
| 202G / 204G | Çift GNSS; 50 / 1.000 m | GNSS heading; isteğe bağlı INS/AHRS-A |
| RF bağlantısı | Tek GNSS: 600 m yönlü; çift GNSS: 300 m çok yönlü | Uygun harici anten seçenekleriyle 2.000 m; modele bağlı |
Belirtilen değerler ilgili model ve donanım yapılandırması içindir. Akustik menzil, su derinliği ve basınç dayanımı farklı büyüklüklerdir. Saha performansı; montaj, çevresel gürültü, ses hızı profili, platform hareketi ve kullanılan düzeltme verilerine göre değerlendirilmelidir.
