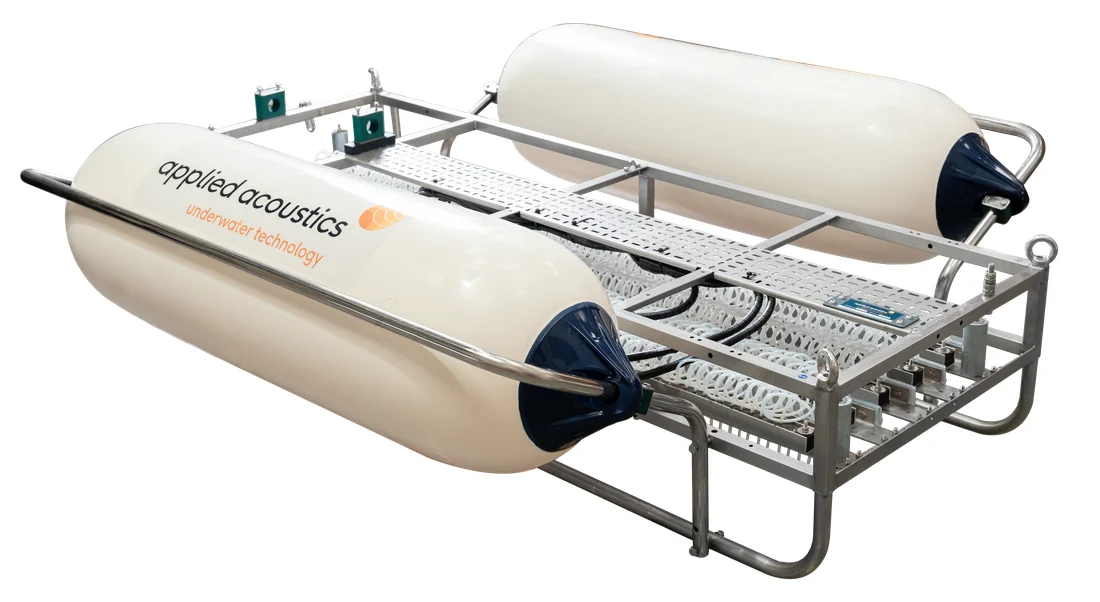

Applied Acoustics Dura-Spark UHD Sismik Kaynak
Dura-Spark UHD Sismik Kaynak
Applied Acoustics Dura-Spark UHD, deniz jeofiziği çalışmalarında yüksek ve ultra yüksek çözünürlüklü veri toplamak için kullanılan bir kıvılcım sismik kaynağıdır. Dayanıklı elektrotları, deniz tabanı altındaki sediment tabakalarının görüntülenmesi için tekrarlanabilir akustik darbeler üretir. 240 ve 400 uçlu seçenekler; araştırmanın hedefi, gerekli enerji ve gemideki donanım dikkate alınarak seçilir.
Kaynak yapılandırması
240 uçlu model üç adet 80 uçlu diziden, 400 uçlu model ise beş adet 80 uçlu diziden oluşur. Gemideki bağlantı kutusundan dizi seçimi yapılabilmesi ve çekim derinliğinin ayarlanabilmesi, kaynağın çalışma koşullarına uyarlanmasını sağlar. Diziler arası dönüşümlü atış ve gecikmeli ateşleme seçenekleri bulunur. Kurulum; uyumlu CSP güç kaynağı, yüksek gerilim kablosu, bağlantı kutusu ve çekme düzeniyle birlikte planlanır.
Kullanım alanları
Deniz yapıları saha araştırmaları, kablo güzergâhı incelemeleri, liman projeleri ve deniz jeolojisi çalışmaları başlıca kullanım alanlarıdır. Tek kanallı alıcılarla veya çok kanallı streamer sistemleriyle birlikte kullanılabilir. Alıcı geometrisi, atış aralığı, navigasyon ve kayıt ayarlarının birlikte belirlenmesi, sismik kayıtların araştırma hattıyla ilişkilendirilmesini ve tutarlı biçimde işlenmesini kolaylaştırır.
Saha uygulaması
Uzun ömürlü elektrotlar uç değiştirme ihtiyacını azaltır ve veri toplama boyunca kaynak darbesinin tutarlılığını destekler. Tipik çalışma bandı 300 Hz ile 1,2 kHz arasındadır; darbe süresi uygulanan enerjiye göre değişir. Elde edilen kesitte görülebilen ayrıntı ve penetrasyon, sediment özellikleri, çekim koşulları ve kayıt ayarlarıyla birlikte değerlendirilir. Kaynak enerjisi tek başına araştırma derinliğini belirlemez. Konum ve atış zamanlarının doğru kaydı, yorumlanabilir sonuçların temel parçalarındandır.
Teknik özellikler
| Özellik | Değer |
|---|---|
| Uç sayısı | 240 (3 × 80) / 400 (5 × 80) |
| Tipik enerji | 240: 1,000 J; 400: 2,000 J |
| Azami enerji | 240: 1,250 J; 400: 2,400 J |
| Çalışma gerilimi | 3,000–4,000 V |
| Tipik frekans bandı | 300 Hz–1.2 kHz |
| Darbe süresi | 0.5–1.5 ms |
| Kaynak seviyesi | Tipik: 226 dB re 1 µPa at 1 m |
| Uzunluk | 1,854 mm |
| Azami ağırlık | 130 kg |
