Applied Acoustics Aksesuarlar ve Araştırma Yazılımları
Aksesuarlar ve Araştırma Yazılımları
Applied Acoustics sistemleri; PAM 3515 kontrol ünitesi, sualtı transdüserleri, kalibrasyon araçları ve araştırma yazılımı seçenekleriyle birlikte projeye uygun bir ölçüm zinciri olarak yapılandırılır.
Kontrol ve haberleşme bileşenleri

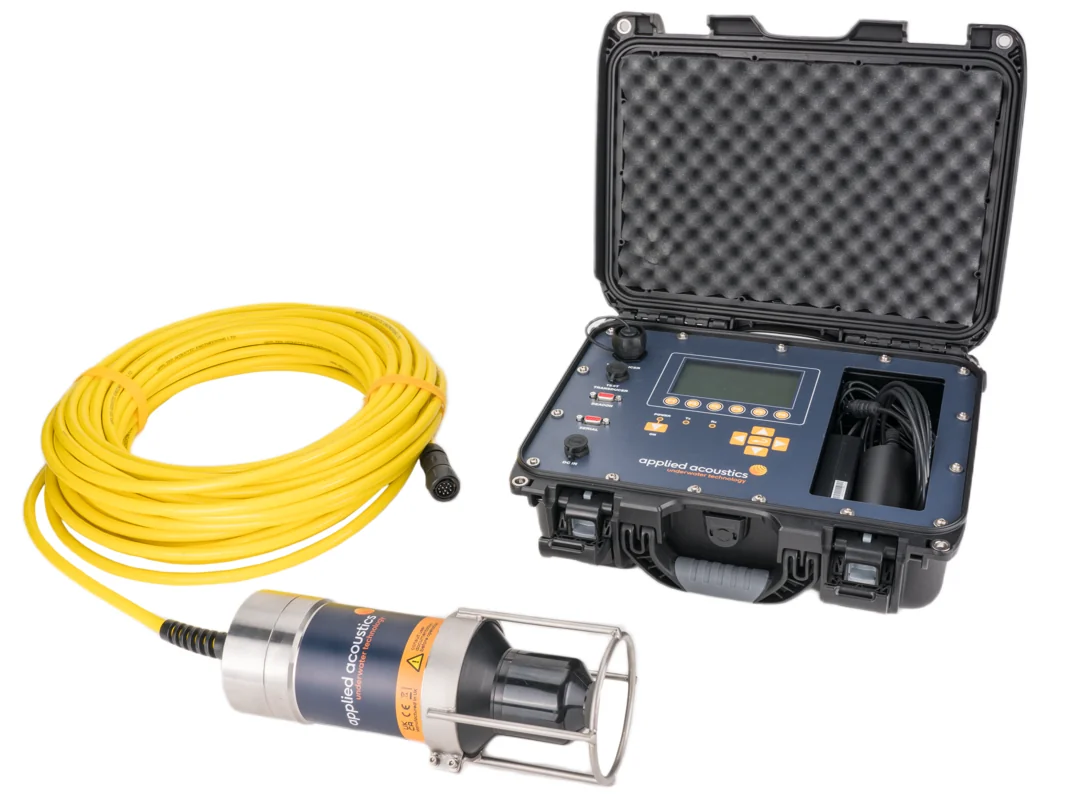

PAM 3515, uyumlu akustik bırakıcı ve beacon sistemlerinin kontrolünde kullanılan taşınabilir bir ünitedir. Kontrol ünitesi, test transdüseri ve sualtına indirilen transdüser farklı görevler üstlenir. 3102 test transdüseri IP64 korumalıdır ve suya daldırılmamalıdır. Sualtı haberleşmesi için 3190 gibi bu amaçla tasarlanmış transdüser seçenekleri değerlendirilir.
Yazılım, harita ve kalibrasyon
Nexus ailesinde GeoTIFF ve DXF arka planlarının kullanımı ile EasyCal kalibrasyon araçları, model ve lisans yapılandırmasına bağlıdır. Harita arka planı operasyonun yorumlanmasını kolaylaştırırken, kalibrasyon ölçüm geometrisinin kontrolüne yardımcı olur. Veri bağlantıları, kullanılan USBL sistemine ve üçüncü taraf araştırma yazılımına göre planlanmalıdır. Her aksesuarın bütün ürünlerde standart veya uyumlu olduğu varsayılmamalıdır.
Kurulum ve operasyon sürekliliği
Saha kurulumu; kablo uzunlukları, güç beslemesi, konnektörler ve transdüser yerleşimi dikkate alınarak hazırlanır. Yedekleme ve test düzeni, denize çıkmadan önce bağlantıların doğrulanmasını kolaylaştırır. Portatif kontrol ünitesinin pil süresi, görev boyunca ihtiyaç duyulan haberleşme yoğunluğuna göre değerlendirilir. Aksesuar seçimi sırasında ürün modeli, kullanım derinliği, montaj şekli ve mevcut ekipman listesi esas alınarak gereksiz parçalar yerine doğru uyumluluk sağlanır.
Teknik özellikler
| Bileşen | Teknik özellik |
|---|---|
| PAM 3515 | 390 × 310 × 170 mm; 5 kg; 6 saat pil; 0–40 °C çalışma |
| Besleme | 100–240 VAC, 50–60 Hz; 24 VDC çıkış |
| 3102 test transdüseri | Ø55 × 90 mm; 250 g; 2 m kablo; IP64; suya daldırılmaz |
| 3190 sualtı transdüseri | Ø100 × 276,5 mm; 8,5 kg; 30 m kablo; 50 m basınç derinliği |
Belirtilen değerler ilgili model ve donanım yapılandırması içindir. Akustik menzil, su derinliği ve basınç dayanımı farklı büyüklüklerdir. Saha performansı; montaj, çevresel gürültü, ses hızı profili, platform hareketi ve kullanılan düzeltme verilerine göre değerlendirilmelidir.
Teknik dokümanlar
Projenize uygun sistem ve entegrasyon seçenekleri için Kordil ile iletişime geçin.
