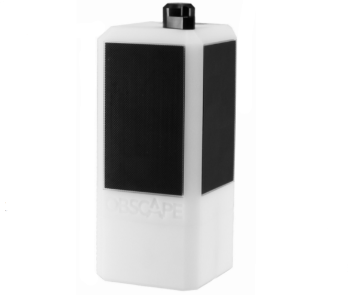

Radar Wave Gauge


Radar Wave Gauge

Radar Wave Gauge, her yerde ve her zaman doğru, gerçek zamanlı dalga ölçümleri sunar. Milimetre düzeyinde hassasiyete sahip yüksek performanslı radar sensörü sayesinde su yüzeyi yüksekliğini doğrudan ölçer ve basınca dayalı sistemlerin dezavantajlarını ortadan kaldırır. 40 metreye kadar etkileyici menzili ve su altında hiçbir bileşen içermeyen yapısıyla, karmaşık su altı kurulumlarına gerek kalmaz ve bakım ihtiyacı minimuma iner.

Maksimum esneklikle tasarlanan Radar Wave Gauge, platformlar, iskeleler, direkler, dalgakıranlar veya köprü ayakları gibi sabit yapılara kolayca monte edilebilir. Çok yönlü ve düşük müdahaleli tasarımı sayesinde kıyı, açık deniz ve iç su ortamlarında dalga izleme için ideal bir çözümdür.

Paket İçeriği

  • Obscape Veri Portalı’na ücretsiz erişim
  • Montaj aparatları
  • SD kart (çevrimdışı kullanım modunu destekler)

Ayırt Edici Özellikleri

  • Doğru Dalga Verisi: Güvenilir dalga izleme ve analiz için hassas ve tutarlı ölçümler sağlar.
  • Su Altı Kurulumu Gerektirmez: Radar tabanlı tasarımı sayesinde su altına yerleştirilen parçalara ihtiyaç duymaz; bu da bakım ihtiyacını azaltır ve zorlu çevre koşullarında kullanım imkânı sağlar.
  • Güvenilir Bağlantı: Gerçek zamanlı veri aktarımı, hücresel ağlar üzerinden sürekli erişim ve minimum veri kaybı sağlar.
  • Kompakt ve Dayanıklı Tasarım: Zorlu çevre koşullarına dayanıklı, hava koşullarına karşı korumalı sağlam bir gövdeyle üretilmiştir.
  • Entegre Veri Portalı: Kullanıcı dostu Obscape Veri Portalı üzerinden verilerie kolayca erişilebilir, yönetilebilir ve görselleştirilebilir; özelleştirilebilir uyarılarla operasyonel verimliliği artırılır.

Teknik Özellikler (Technical Specifications)

Genel Özellikler

  • Boyut: 195 mm yükseklik x 87 mm genişlik x 87 mm derinlik
  • Ağırlık: 2 kg
  • Birincil Güç Kaynağı: Harici güç kaynağı gerektirir (6 V)
  • Bağlantı: Hücresel (4G, 2G yedekli)
  • Hücresel Veri Yükü: Yaklaşık 8 kB/mesaj
  • Gerçek Zamanlı Veri Aralığı: 30 dakika – 24 saat (Kullanıcı tarafından ayarlanabilir)
  • Pil Türü: 1 adet lityum-iyon batarya
  • Nominal Voltaj: 3.7 V

Parametreler

  • Düşey Referans Noktası: Kullanıcı tarafından belirlenir
  • Maksimum Menzil: 40 metre
  • Örnekleme Aralığı: 30 dakika
  • Veri Toplama Süresi (Burst Length): 24 dakika (7168 örnek @ 5 Hz)
  • Telemetri Veri Tamponu: Geçici bağlantı kesintilerinde veriler kaydedilir, bağlantı sağlandığında iletilir
  • Dahili Örnekleme Frekansı: 5 Hz
  • Filtrelenmiş Frekans Aralığı: 0.05 - 1 Hz (1 – 20 saniye)
  • Tanısal Parametreler: Pil voltajı, iç sıcaklık, atmosfer basıncı, sinyal gücü

Sensör Özellikleri

  • Radar Sensörü: InnoSenT iSYS-6030
  • Sensör Hassasiyeti: Ölçülen menzilin %0.1’i

Veri Depolama (Data Storage)

  • Bulut Depolama: Gerçek zamanlı ve geçmiş verilere, sensör yapılandırmasına ve uyarılara Obscape Veri Portalı üzerinden ücretsiz erişim
  • Dahili SD Kart: Bağlantı yoksa veriler yedek olarak cihaz üzerindeki SD karta kaydedilir

Veri Erişimi (Data Access)

Saha verilerini ofis operasyonlarıyla sorunsuzca entegre edin.

  • Gerçek Zamanlı Veri: Dalga ve su seviyesi verilerine anlık erişim
  • Veri İndirme: CSV dosyaları, grafikler ve PDF rapor olarak dışa aktarım
  • Veri Aktarımı: JSON API veya HTTP POST ile harici sistemlere otomatik veri iletimi
  • Bildirimler: Çevrimdışı durum, düşük pil seviyesi veya eşik değer aşımlarında anlık uyarılar
