Obscape

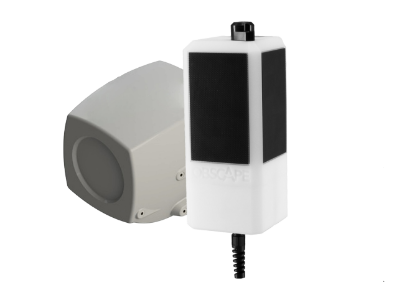

Flow Gauge


Flow Gauge

Obscape Flow Gauge, gelişmiş Doppler kayma radar teknolojisi kullanarak yüzey akış hızını gerçek zamanlı olarak ölçer. Su yüzeyinin üzerine monte edilen bu cihaz, kolay kurulum imkânı sunar ve minimum bakım gerektirir. Hem doğal hem de yapay su yolları için tasarlanmış olup, nehir akışı, deşarj noktaları ve açık kanal taşkınları gibi uygulamaların izlenmesi için idealdir. Darbe dalgalı radar teknolojisini kullanan Flow Gauge, suya temas etmeden yüzey akış hızını ölçer. Bu temassız tasarım, biyolojik kirlenme riskini ortadan kaldırır, bakım ihtiyacını azaltır ve sediment, yüzey atıkları veya odun parçalarından kaynaklı fiziksel hasarları önler. Bu özellikleri sayesinde özellikle sel gibi zorlu koşullarda yüksek güvenilirlik sunar. Doğru hız verileri; çevresel izleme, deşarj hesaplamaları, nehir yatağı koruma çalışmaları ve sediment taşınım analizleri gibi birçok uygulama için kritik önem taşır.

Paket İçeriği

  • Obscape Veri Portalı’na ücretsiz erişim
  • Montaj aparatları
  • Hücresel kapsama alanı dışında sürekli bağlantı için uydu iletişimi (opsiyonel)
  • Küresel hücresel SIM kart (opsiyonel)

Ayırt Edici Özellikleri

  • Geniş Ölçüm Açısı: 32°'lik radar açıklık açısı, geniş bir yüzey akış hızı aralığını kapsayacak şekilde tasarlanmıştır
  • Güvenilir Bağlantı: Hücresel ağlar üzerinden kesintisiz veri aktarımı ile sürekli uzaktan erişim sağlar
  • Kolay Kurulum: Kompakt ve hafif yapısı ile su altı bileşeni gerektirmez; hızlı ve pratik montaj için idealdir
  • Güneş Enerjisiyle Çalışma: Entegre güneş paneli sayesinde tamamen temassız sensör sistemi düşük bakım gereksinimiyle çalışır
  • Entegre Veri Portalı: Kullanıcı dostu Obscape Veri Portalı üzerinden verilere hızlı erişim görselleştirme ve etkili analiz imkânı sağlar

Teknik Özellikler

Genel Özellikler

  • Boyut: 195 mm yükseklik × 87 mm genişlik x 87 mm derinlik
  • Ağırlık: 15 kg
  • Birincil Güç Kaynağı: Güneş enerjili, 3 Watt
  • Pil Türü: 1 × 18650 Lityum-iyon pil
  • Nominal Voltaj: 3.7 V

Parametreler

  • Örnekleme Aralığı: 5 – 60 dakika (kullanıcı tarafından ayarlanabilir)
  • Telemetri Veri Tamponu: Geçici bağlantı kesintilerinde veriler saklanır ve bağlantı sağlandığında iletilir
  • Tanısal Parametreler: Sensör eğimi, pil voltajı, sinyal gücü, iç sıcaklık

Sensör

  • Sensör Tipi: Flow-Tronic Phoenix radar sensörü veya OTT SVR100
  • Sensör Hassasiyeti: +/- 1%
  • Tespit Menzili: 0.50 m – 35 m

  • Hız Sınırları: ±0.10 ila ±15 m/s (akıntı koşullarına bağlı olarak çift yönlü ölçüm ve akıntı yönü tespiti)

İletişim

  • Bağlantı: Hücresel (4G, 2G yedekli) ve isteğe bağlı uydu bağlantısı (Iridium)
  • Hücresel Veri Yükü: Yaklaşık 8 kB/mesaj
  • Gerçek Zamanlı Veri Aralığı: 5 dakika – 24 saat (kullanıcı tarafından seçilebilir)

Veri Çıkışı

  • Veri: Yüzey akıntı hızı

Veri Depolama

  • Bulut Depolama: Gerçek zamanlı ve geçmiş verilere, sensör yapılandırmasına ve uyarılara erişim sağlayan Obscape Veri Portalı’na ücretsiz erişim
  • Dahili SD Kart: Çevrimdışı durumlar veya veri iletim sorunlarında yedekleme amacıyla veri saklanır

Veri Erişimi

Tüm ölçümler, birlikte sunulan veri portalı üzerinden kolayca erişilebilir.

  • Gerçek Zamanlı Veri: Yüzey akıntı hızı ölçümlerine anlık erişim
  • Veri İndirme: Verilerin CSV dosyaları, grafik görselleştirmeler ve detaylı PDF raporlar olarak dışa aktarımı
  • Veri Aktarımı: JSON API veya HTTP POST aracılığıyla verileri otomatik olarak harici sistemlere veri aktarımı
  • Bildirimler: Cihaz çevrimdışı olduğunda, pil seviyesi düştüğünde veya belirlenen parametre eşik değerleri aşıldığında anlık uyarılar alınır
