CHCNAV RS10 El Tipi SLAM LiDAR

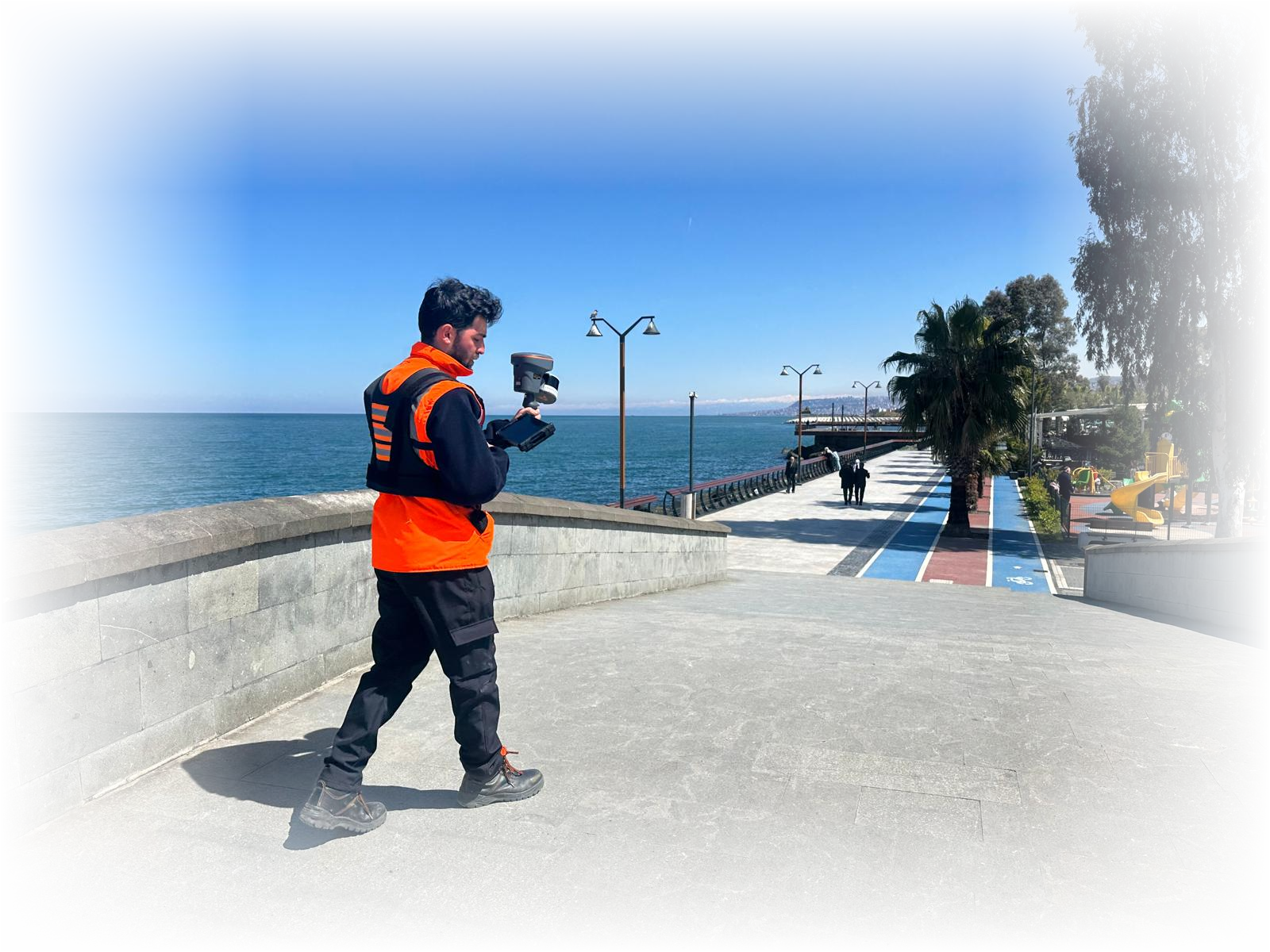

CHCNAV RS10, GNSS RTK konumlandırma, lazer tarama ve görsel SLAM teknolojilerini tek bir el tipi ölçüm sisteminde birleştirir. Kullanıcı hareket ederken çevrenin üç boyutlu geometrisini kaydeden sistem; bina içleri, açık alanlar, endüstriyel tesisler ve karmaşık geçiş bölgelerinde nokta bulutu toplamak için kullanılabilir. Mobil lazer tarama yaklaşımı, ölçüm güzergâhının dikkatle planlandığı projelerde geniş alanların belgelenmesini kolaylaştırır. Toplanan verinin yeterliliği, yalnızca yürüyüş hızına değil, yüzeylerin görünürlüğüne ve kontrol ölçülerine de bağlıdır.
RS10 ailesinde 16 ve 32 kanallı LiDAR seçenekleri bulunur. Broşürde 16 kanallı sürüm için 120 metreye, 32 kanallı sürüm için 300 metreye kadar menzil belirtilir. Tek dönüş modunda ölçüm hızları sırasıyla saniyede 320.000 ve 640.000 noktadır. Çoklu dönüş desteği 16 kanallı modelde iki, 32 kanallı modelde üç dönüşe kadar çıkar. Azami nokta üretim hızı, seçilen dönüş moduna göre değişir; bu nedenle kullanılacak sürümün proje başlangıcında netleştirilmesi önemlidir.
Üç adet beş megapiksel kamera, görsel veri toplama ve sistemin konumlandırma iş akışını destekler. GNSS sinyalinin zayıfladığı veya kesildiği alanlarda SLAM yaklaşımı, çevredeki geometrik ve görsel özelliklerden yararlanır. Benzer yüzeyler, uzun koridorlar, hareketli nesneler ve açık alan koşulları ölçüm planında değerlendirilmelidir.
CHCNAV RS10; rölöve, tesis envanteri, mevcut durum belgelemesi, arazi detay ölçümü ve hacim çalışmalarına veri sağlayabilir. Projeye göre nokta bulutu temizleme, koordinatlandırma, kesit çıkarma ve modellemeye hazırlık işlemleri uygulanır. Kordil ile hedef doğruluk, teslim formatı ve çalışma alanını paylaşarak el tipi SLAM LiDAR kullanımına uygun ölçüm kapsamını değerlendirebilirsiniz.
Teknik Özellikler
- 16 kanal: 0,05–120 m; tek dönüş 320.000, çift dönüş 640.000 nokta/s.
- 32 kanal: 0,5–300 m; tek dönüş 640.000, çift dönüş 1.280.000, üçlü dönüş 1.920.000 nokta/s.
- Azami dönüş sayısı: 16 kanal 2; 32 kanal 3.
- Kameralar: 3 × 5 MP; kamera başına 2592 × 1944 piksel.
- Sistem görüş alanı: 360° × 270°.
- Depolama: 512 GB. Koruma sınıfı: IP64.
- Tek batarya: tipik 1 saat; çalışırken değişim.
Azami menzil yüzey yansıtıcılığına bağlıdır. %10 yansıtıcılıkta 32 kanallı model 80 m; 16 kanallı model kanala göre 50–80 m menzil sunar.
RS10 ile ölçüm için bilgi ve teklif alın
