Denizel UXO ve Deniz Tabanı Engel Araştırmaları ile Dalışla Doğrulama
Kapsamlı denizel UXO araştırmaları, dalışla doğrulama ve bütünleşik kıyıötesi jeofizik inceleme.
Kordil; limanlar, dip tarama alanları, kıyıötesi inşaatlar, kablo ve boru hattı güzergâhları ile kıyı altyapı projeleri için denizde patlamamış mühimmat (UXO) araştırma hizmetleri sunar. Bütünleşik yaklaşımımız; çok ışınlı batimetri, yanal taramalı sonar, taban altı profilleme, manyetometri ve gradyometriyi bir araya getirerek açıkta ve gömülü hedeflerin incelenmesini, deniz tabanındaki engellerin haritalanmasını ve projeye özgü UXO değerlendirmesini destekler.
Ölçüm planlamasından saha verilerinin toplanmasına, veri işlemeden hibrit yorumlamaya kadar manyetik, akustik ve konumlandırma verilerini ortak bir koordinat sisteminde birleştiririz. Üst düzey ölçüm cihazları, hassas GNSS ve sualtı konumlandırması, kayıt altına alınmış sensör ofsetleri ve sistematik kalite kontrol; güvenilir hedef haritalamasını ve hedeflerin yeniden bulunmasını destekler. Kordil Subbottom Processing yazılımı, taban altı yapıların çözümlenebildiği kayıtlarda sediment yorumlaması ve gömülme derinliği değerlendirmesine katkı sağlar.
Çalışma süreci dalışla doğrulama ve dalgıç desteğini de kapsar; el tipi gradyometreler seçilen demir içerikli anomalilerin yerinde araştırılmasına yardımcı olur. Manyetik tepkiler, sonar hedefleri, taban altı yansımaları ve dalgıç gözlemleri izlenebilir bir hedef envanterinde ilişkilendirilir. Teslimler; liman incelemelerini, mühendislik kararlarını ve uzman değerlendirmesini destekler. Çalışmanın kapsamı, bulguları ve devam eden belirsizlikleri açıkça kayıt altına alınır.
Denizel UXO Araştırması İçin Teklif Alın
Projenize özel araştırma teklifi için konum, ölçüm alanı ve planlanan takvimi bizimle paylaşın.
Kapsamlı Denizel UXO Araştırması
Kordil; ölçüm planlamasını, kıyıötesi veri toplamayı, veri işlemeyi, hibrit yorumlamayı ve hedef doğrulama desteğini koordineli bir Marine UXO araştırma sürecinde birleştirir. Belirlenen kapsam, geniş alan incelemesini önceliklendirilmiş hedef envanteriyle ve gerektiğinde seçilen anomalilerin dalışla doğrulanmasıyla tamamlar.
Geçmiş askerî faaliyetler deniz ortamında patlamamış mühimmat bırakmış olabilir. İnşaat, dip tarama, demirleme ve deniz tabanına müdahale gerektiren çalışmalar öncesinde potansiyel tehlikelerin projeye özgü olarak değerlendirilmesi gerekir. Jeofizik araştırmalar, müdahale başlamadan önce uzman incelemesi gerektiren alanların ve hedeflerin belirlenmesine yardımcı olur.
Araştırma kapsamı; proje sınırları, mevcut tarihsel bilgiler, su derinliği, deniz tabanı koşulları ve planlanan faaliyetlere göre belirlenir. Kordil’in ölçüm sonuçları UXO risk yönetimi sürecini destekler; uzman risk değerlendirmesinin yerine geçmez ve patlayıcı mühimmat temizleme sertifikası oluşturmaz.

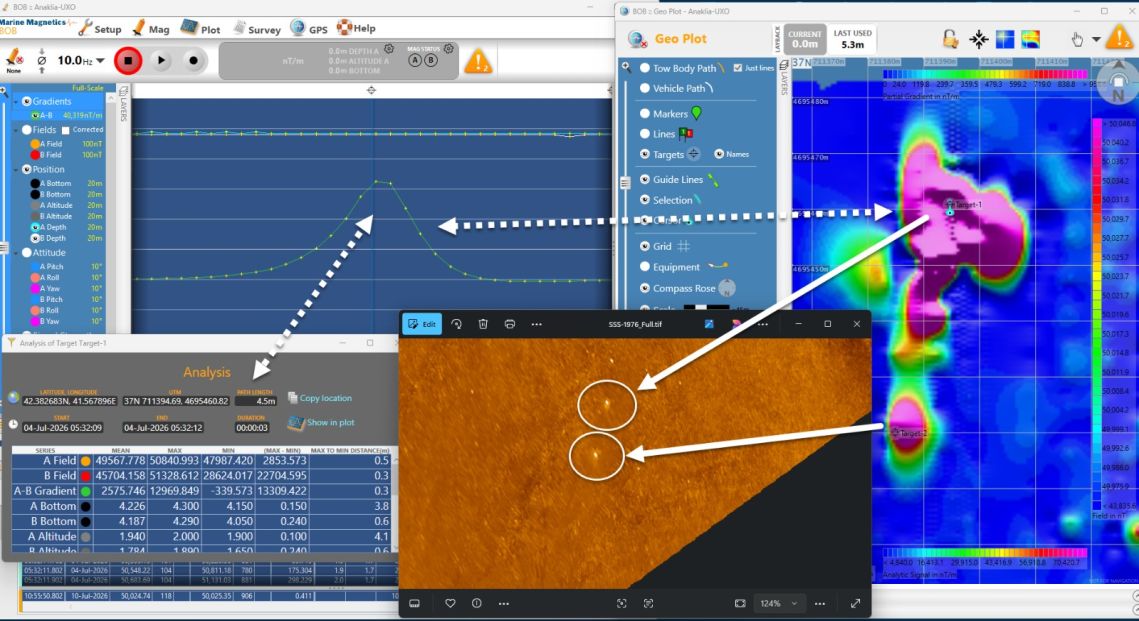

Kordil’e ait Marine UXO ölçüm verileri ve bütünleşik yorumlama. Sol üst: manyetik profiller; sol alt: hedef istatistikleri; sağ: haritalanmış gradyan anomalileri; iç görsel: manyetik hedeflerle ilişkilendirilmiş yanal taramalı sonar bulguları.
Bütünleşik Araştırma Yöntemleri
- Deniz manyetometrisi ve gradyometrisi: Deniz tabanı altında gömülü olabilen demir içerikli nesnelerin oluşturduğu manyetik alan değişimlerinin haritalanması.

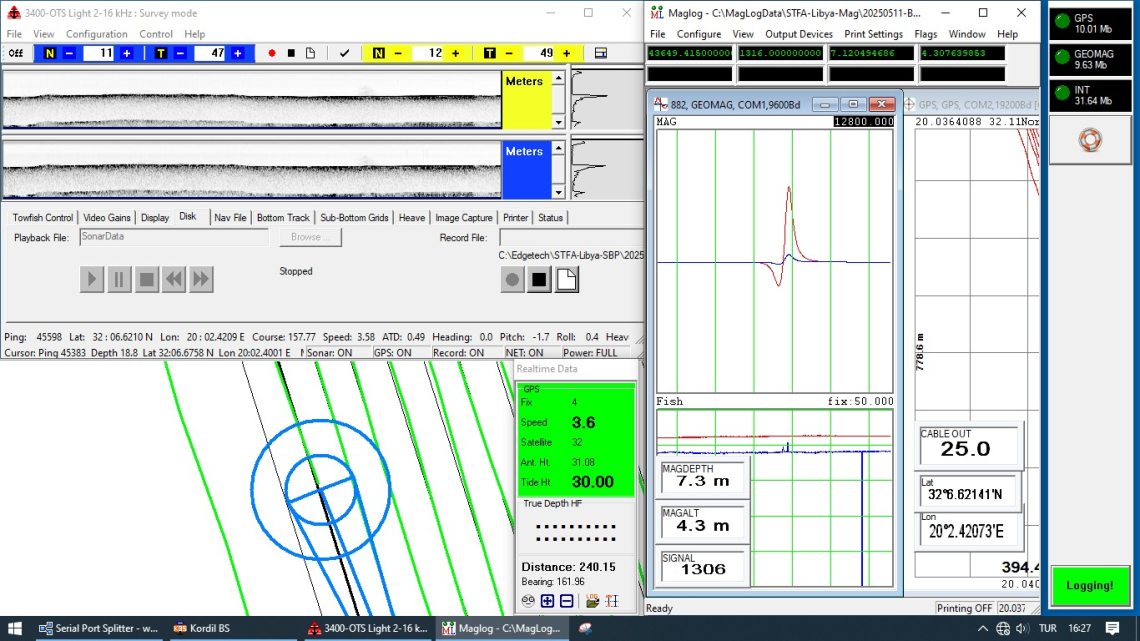

Eş zamanlı akustik ve manyetik veri toplama: taban altı kayıtları, manyetometre tepkisi ve ölçüm navigasyonu birlikte gösterilmektedir.
- Yanal taramalı sonar: Açıkta bulunan nesnelerin, enkazın, taban dokusunun ve akustik gölgelerin görüntülenerek hedef yorumlamasının desteklenmesi.

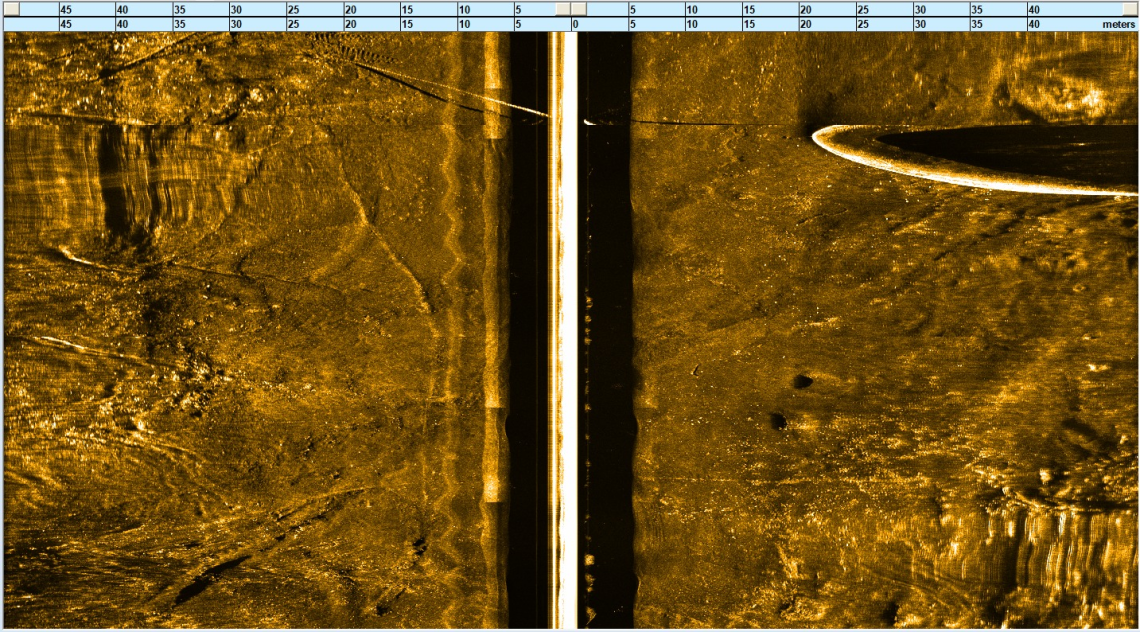

Deniz tabanı dokusunu, belirgin hedefleri ve akustik gölgelerini gösteren yanal taramalı sonar kaydı.
- Çok ışınlı batimetri: Araştırma planlaması, yorumlama ve sonraki incelemeler için deniz tabanı topoğrafyasının ve konumsal bağlamın oluşturulması.
- Taban altı profilleme araştırması: Deniz tabanı altındaki sediment tabakalarının ve gömülü akustik yapıların incelenmesi; verilerin elverdiği durumlarda gömülme derinliğinin değerlendirilmesi ve manyetik/sonar hedefleriyle ilişkilendirilmesi.
Taban altı yapısının ve gömülme derinliğinin yorumlanmasında kullanılan deniz tabanı yansıması ve daha derindeki akustik yansımalar.
- Konumlandırma ve veri bütünleştirme: Navigasyon ve sensör ofsetleri dikkate alınarak gözlemlerin ortak bir koordinat referans sistemine aktarılması.

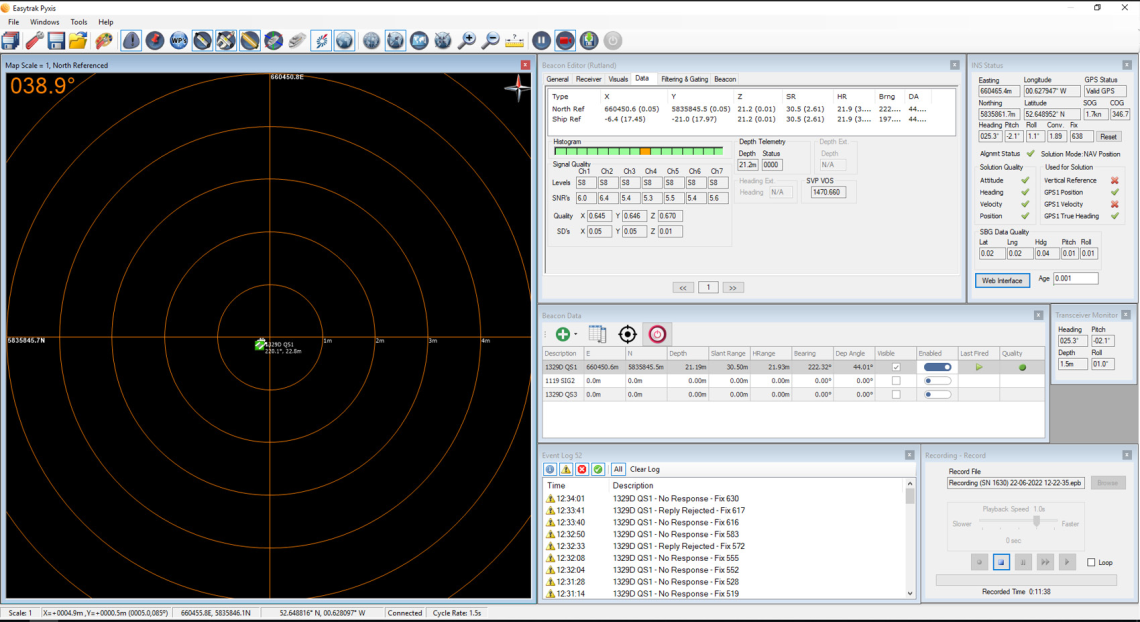

İzlenen sualtı hedefini ve navigasyon kalitesi bilgilerini gösteren Easytrak Pyxis USBL konumlandırma ekranı.
Bu veri gruplarının birlikte değerlendirilmesi, tekil hedeflerin geniş enkaz alanlarından ayrılmasına ve manyetik bulgularla akustik gözlemlerin örtüştüğü yerlerin anlaşılmasına yardımcı olur. Tespit performansı; hedef özelliklerine, gömülmeye, sensör geometrisine, çevresel koşullara ve ölçüm kapsamına bağlıdır. Tek bir sensör bütün potansiyel tehlikeleri belirleyemez.
Üst Düzey Ölçüm Donanımı
Cihaz seçimi; su derinliği, taban koşulları, hedef özellikleri ve proje amaçlarına göre yapılır. Ölçüm sistemi; yüksek çözünürlüklü multibeam ve yanal taramalı sonar, taban altı profilleyiciler, deniz manyetometreleri veya gradyometreleri, GNSS/INS navigasyonu ve USBL sualtı konumlandırmasını birleştirebilir. Dalgıçların kullandığı el tipi gradyometreler seçilen demir içerikli anomalilerin yakın incelemesini destekler.
Donanım kapasitesi; kalibrasyon, kurulum kontrolleri, uygun sensör geometrisi ve sürekli veri kalitesi takibiyle desteklenir. Her sensör farklı bir kanıt sağlar: taban şekli, akustik görünüm, sediment yapısı, manyetik tepki veya hedef konumu.
Yüksek Kaliteli Ölçüm ve Hassas Konumlandırma
Ölçüm kalitesi hem veriye hem de verinin konumuna bağlıdır. Proje koordinat sistemi belirlenir; gemi ve sensör ofsetleri kontrol edilir; zamanlama, navigasyon, kapsama ve tekrarlanabilirlik değerlendirilir. GNSS, ataletsel sistemler ve sualtı konumlandırması, platform ve sensör düzenine uygun biçimde bütünleştirilir.
Kalite kontrolde kapsama boşlukları, çevresel gürültü, konum belirsizliği ve yorumlamayı etkileyen sınırlamalar belgelenir. Açık hedef koordinatları, tutarlı tanımlayıcılar ve izlenebilir veri işleme; dalgıçların hedefi yeniden bulmasını, mühendislik değerlendirmesini ve sonraki incelemelerle karşılaştırmayı destekler.
Taban Altı Profilleme ve Gömülme Derinliği Değerlendirmesi
Taban altı profilleme, deniz tabanının altındaki sediment tabakalarını ve akustik yansıtıcıları inceleyerek taban görüntülemesini tamamlar. Belirgin bir tepki çözümlenebildiğinde hedefin veya ilgili yapının gömülü olup olmadığının ve taban altındaki derinliğinin değerlendirilmesine yardımcı olur. Sonuçlar; manyetometri veya gradyometri, yanal taramalı sonar ve multibeam verileriyle birlikte yorumlanır.
Kordil Subbottom Processing yazılımı, gömülme derinliği tespiti ve değerlendirmesi için taban altı kayıtlarının işlenmesini ve yorumlanmasını destekler. Yorumlanan yapılar, deniz tabanı ve proje ölçüm verileriyle ilişkilendirilerek gömülü nesnelerin ve mühendislik yapılarının incelenmesine katkı sağlanır. Derinlik tahminleri; veri çözünürlüğü, sediment koşulları, ses hızı kabulleri ve hedef tepkisinin belirginliğine bağlıdır; ilgili sınırlamalarla birlikte raporlanır.
Kordil Subbottom Processing teknik broşürünü indirin (PDF).
Dalışla Doğrulama ve Dalgıç Desteği
Dalışla doğrulama, projeye özgü inceleme planının izin verdiği durumlarda jeofizik hedefleri doğrudan sualtı gözlemleriyle ilişkilendirir. Seçilen hedefler ölçüm koordinatları ve destekleyici görüntüler yardımıyla yeniden bulunur; dalgıç gözlemleri, fotoğraf veya video ve güncellenmiş hedef kayıtlarıyla belgelenir. Sonuçlar yorumlamaya geri aktarılır; doğrulanmış gözlemler ile henüz çözümlenememiş hedefler ayrı biçimde kaydedilir.
Dalgıçlar İçin El Tipi Gradyometreler
Ölçüm haritaları ve hedef envanterleri, dalış planlamasını ve seçilen hedeflerin yeniden bulunmasını destekler. Kordil; koordinatlı hedef bilgileri, yüzeyden ölçüm koordinasyonu ve tamamlayıcı ölçümlerle dalış ekiplerine destek sağlayabilir. Marine Magnetics Argos gibi dalgıçların kullandığı el tipi gradyometreler, görüşün zayıf olduğu veya nesnenin doğrudan görülemediği durumlar dâhil, yetkilendirilmiş sualtı incelemelerinde demir içerikli anomalilerin yerinin belirlenmesine yardımcı olur.
Dalgıç gözlemleri, ilk manyetik ve akustik bulgularla ilişkilendirilerek hedef kaydına eklenir. Şüpheli mühimmata yaklaşım, projeye özgü UXO uzmanı prosedürlerine uygun olmalıdır. Jeofizik araştırma ve dalgıç desteği, patlayıcı mühimmat imha faaliyetlerinden ayrı hizmetlerdir.
Liman ve İskele Sahası İncelemeleri
Bütünleşik araştırmalar; rıhtımlar, yaklaşım kanalları, dönüş havuzları, iskele çevreleri ve dip tarama alanları dâhil liman incelemelerinde de uygulanır. Multibeam batimetri taban kotlarını ve morfolojiyi haritalar; yanal taramalı sonar açıkta bulunan nesneleri görüntüler; manyetometri veya gradyometri demir içerikli anomalileri belirler; taban altı profilleme ise koşullar elverdiğinde gömülü yapıları araştırır.
Kordil Subbottom Processing, bu incelemelerde taban altı kayıtlarının yorumlanmasına ve gömülme derinliğinin değerlendirilmesine katkı sağlar. Birleşik sonuçlar; bakım planlamasını, dip tarama hazırlığını, tabandaki engellerin değerlendirilmesini ve ayrıntılı inceleme hedeflerinin seçilmesini destekler. Mevcut liman altyapısı manyetik ölçümleri etkileyebileceğinden, yorumlamada saha koşulları ve mevcut tesis bilgileri dikkate alınır.
Veri İşleme ve Hibrit Yorumlama
Hibrit yorumlama, tek bir sensör tepkisi yerine birbirini tamamlayan verileri birleştirir. Manyetik anomaliler; yanal taramalı sonar hedefleri, multibeam taban morfolojisi, taban altı yansımaları ve konum kayıtlarıyla karşılaştırılır. Dalışla doğrulama yapıldığında, bu gözlemler aynı hedef için ek bir kanıt katmanı oluşturur.
İşleme sürecinde veriler tutarlı bir konumsal referansa getirilir; navigasyon incelemesi, kalite kontrolleri ve uygun düzeltmeler uygulanır. Kordil Subbottom Processing, akustik verinin elverdiği koşullarda sediment profillerinin ve gömülme derinliğinin yorumlanmasını destekler. Kaynak kayıtlar, hedef tanımlayıcıları ve yorumlama güven düzeyi korunarak her bulgunun nasıl elde edildiği izlenebilir hâle getirilir.
İzlenebilir Hedef Envanteri
Çalışmalarımız; hazırlık, saha veri toplama, işleme, kalite kontrol ve yorumlamayı kapsar. Kapsama, navigasyon kalitesi, gürültü ve veri boşlukları incelenerek sınırlamalar nihai değerlendirmede görünür tutulur. Hedeflere tutarlı kimlik numaraları atanır ve mevcut veri grupları arasında eşleştirme yapılır.
Yorumlama, verinin gösterdiklerini ve devam eden belirsizlikleri kaydeder. Manyetik anomaliler kablolardan, hurda metalden, enkazdan veya başka altyapı unsurlarından da kaynaklanabilir. Akustik görünüm tek başına bir nesnenin patlayıcı içerdiğini kanıtlamaz. Gerektiğinde bulgular ileri değerlendirme ve yetkilendirilmiş inceleme planı için yetkin UXO uzmanlarına iletilir.
Başlıca Proje Uygulamaları
- Kıyıötesi kablo ve boru hattı güzergâhları ile kıyıya çıkış yaklaşımları
- Liman geliştirme, kıyı yapıları ve dip tarama alanları
- Deniz üstü rüzgâr enerjisi ve diğer deniz enerjisi projeleri
- Temel, kazık, sondaj ve demirleme alanları
- İnşaat öncesi enkaz araştırmaları ve hedeflerin yeniden bulunması
Ölçüm Teslimleri ve Raporlama
Teslimler, müşterinin mühendislik ve CBS iş akışına göre belirlenir. Koordinatlı anomali haritaları, yanal taramalı sonar mozaikleri, batimetrik bağlam, ölçüm kapsama çizimleri ve hedef envanteri sunulabilir. Envanter; hedef koordinatlarını, görüntüleri, manyetik gözlemleri, yorumlama notlarını ve uzman incelemesi için önerilen öncelikleri içerebilir. Teknik raporda donanım, yöntemler, veri işleme, kalite kontrolleri ve ölçüm sınırlamaları belgelenir.
Denizel UXO Araştırması İçin Teklif Alın
Denizel UXO araştırması, dalışla doğrulama veya liman incelemesi mi planlıyorsunuz? Kapsamı, kullanılacak cihazları, teslimleri ve takvimi görüşmek için proje bilgilerinizi Kordil ile paylaşın.
- Proje konumu ve ölçüm sınırı veya güzergâhı
- Su derinlikleri, saha koşulları ve planlanan taban müdahaleleri
- Gerekli ölçüm yöntemleri, dalışla doğrulama ve raporlama ihtiyaçları
- Tercih edilen mobilizasyon tarihleri ve mevcut tarihsel/jeofizik bilgiler
Denizel UXO Araştırması İçin Teklif Alın
Proje bilgilerinizi kurumsal@kordil.com.tr adresine gönderebilir veya +90 (216) 344-6835 numarasından bize ulaşabilirsiniz.

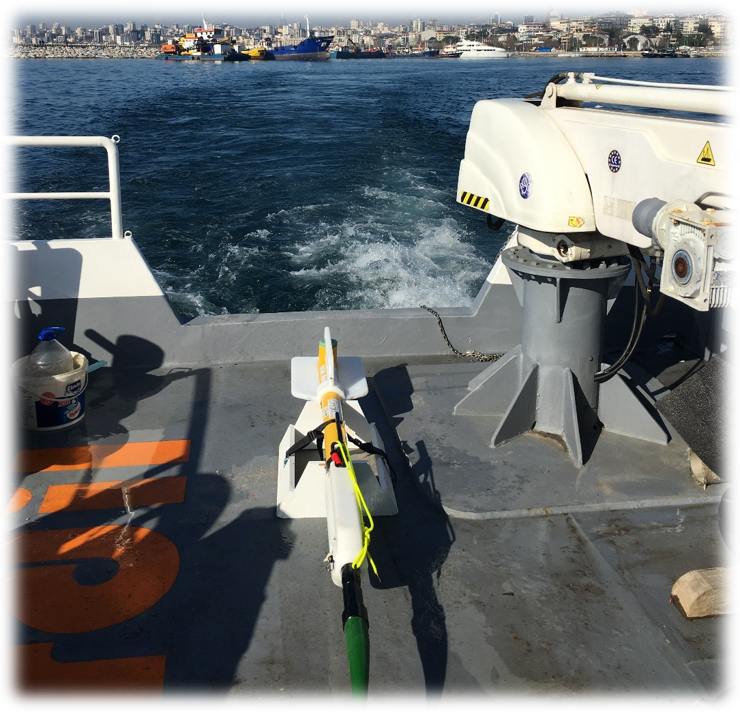

Deniz jeofiziği verilerinin toplanması için S/V Coastal Surveyor araştırma gemisindeki Geometrics manyetometresi.

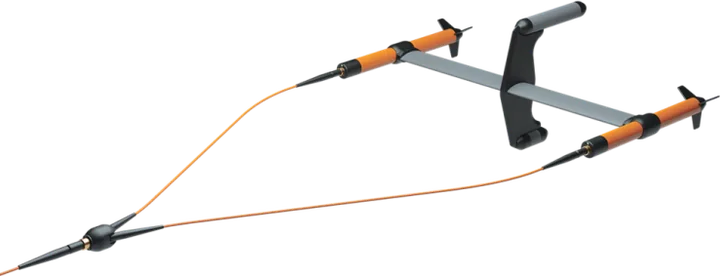

Denizel anomali araştırmalarında kullanılan, çift manyetik sensörlü Marine Magnetics Synapse H çekili gradyometresi.
Akustik kayıtları, manyetik tepkiyi ve ölçüm hattı navigasyonunu birleştiren bütünleşik veri toplama ekranı.

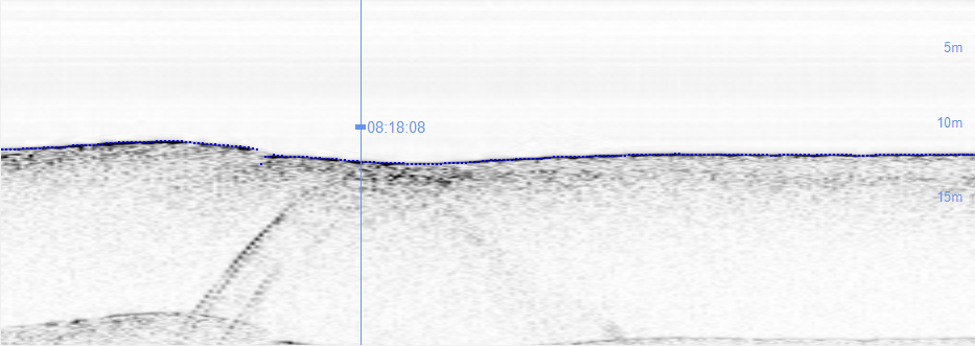

Jeolojik yapıların ve hedeflerin yorumlanması için deniz tabanını ve daha derindeki yansıtıcıları gösteren taban altı akustik kesiti.

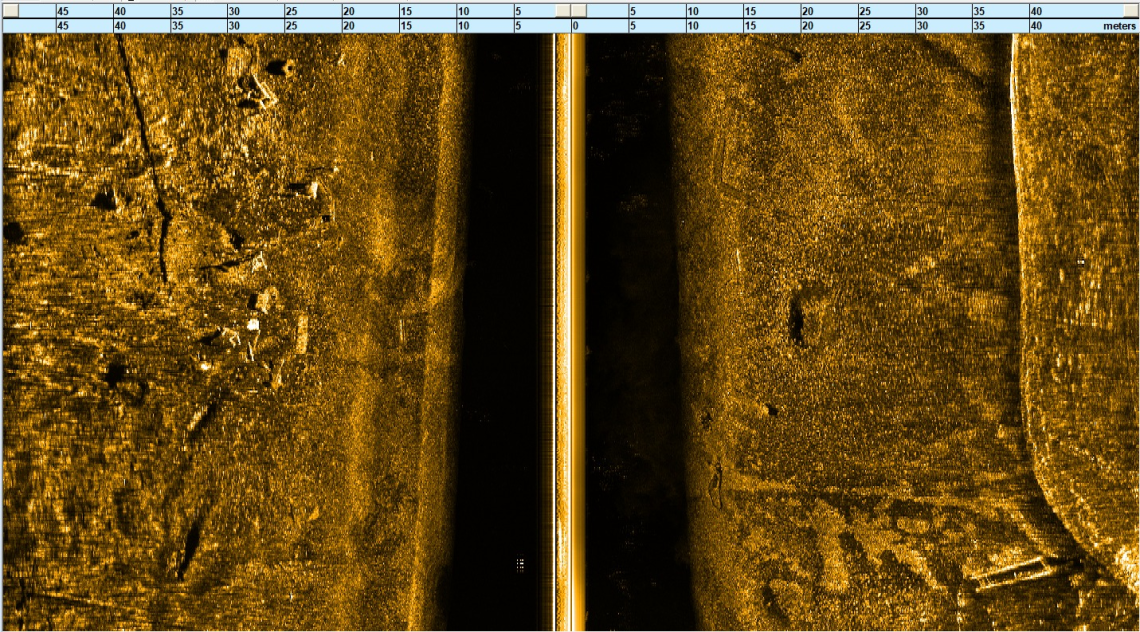

Hedefleri, çizgisel yapıları ve akustik gölgeleri gösteren yanal taramalı sonar deniz tabanı incelemesi.

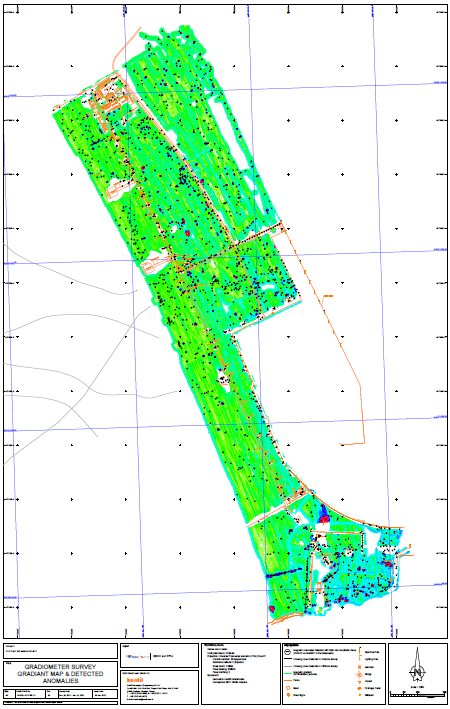

Ölçüm alanını ve belirlenen manyetik anomalileri gösteren gradyometre araştırma haritası.

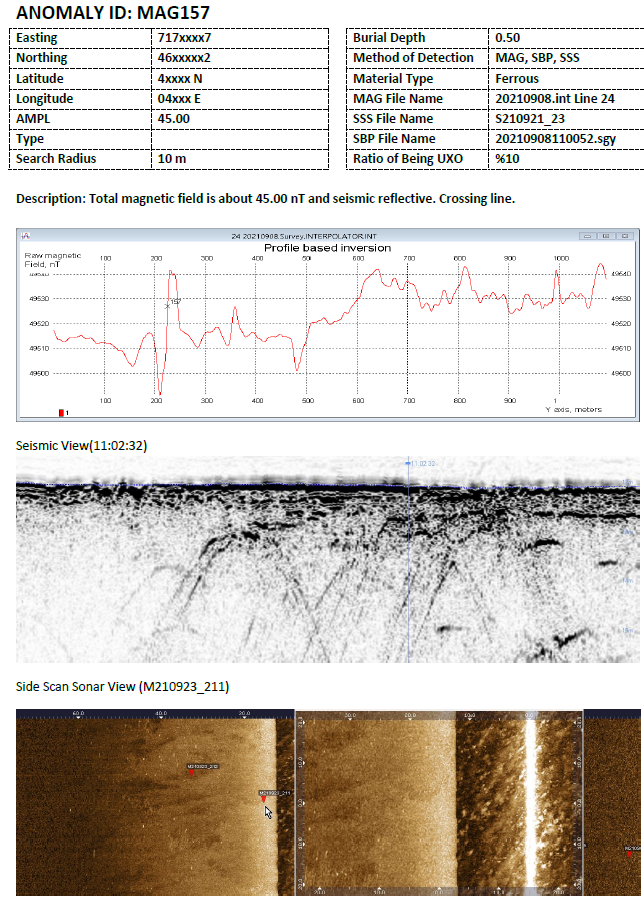

Manyetik, taban altı ve yanal taramalı sonar bulgularını hedef özellikleri ve gömülme derinliği tahminiyle ilişkilendiren MAG157 örnek anomali raporu.

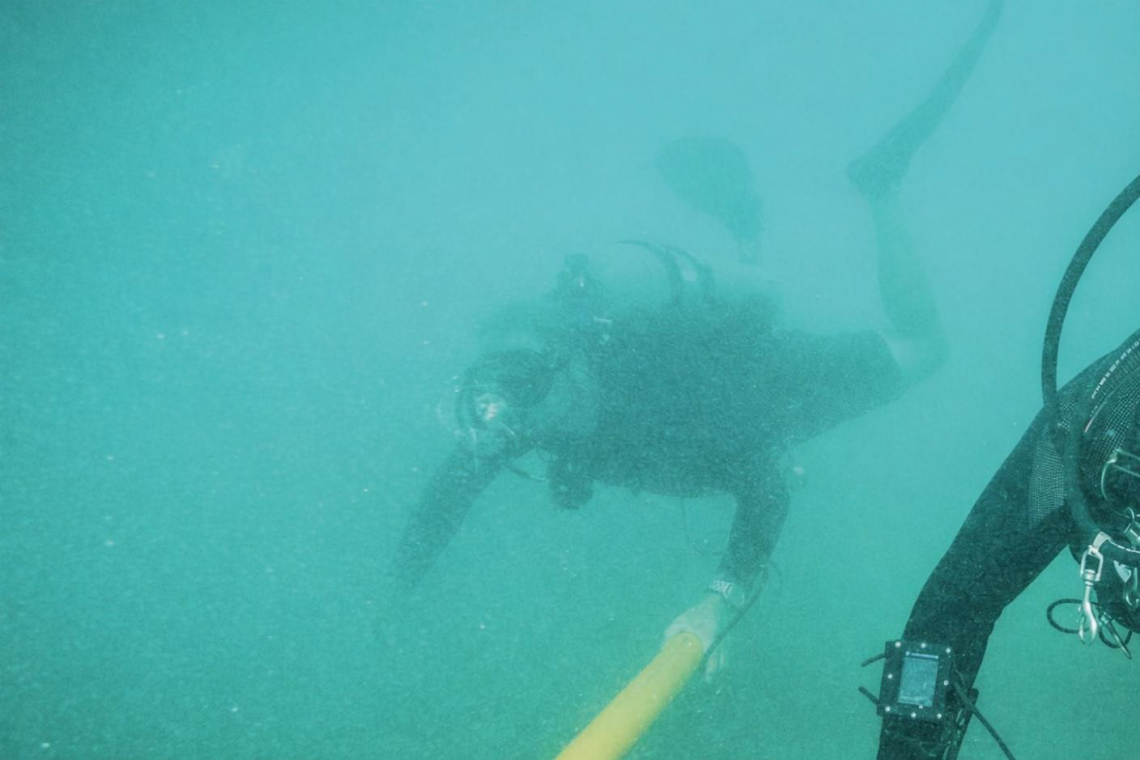

Hedef araştırması ve doğrulamasında dalgıç tarafından kullanılan Marine Magnetics Argos el tipi gradyometresi.
Sualtı incelemesi ve hedef doğrulaması için donatılmış profesyonel dalış ekibi.

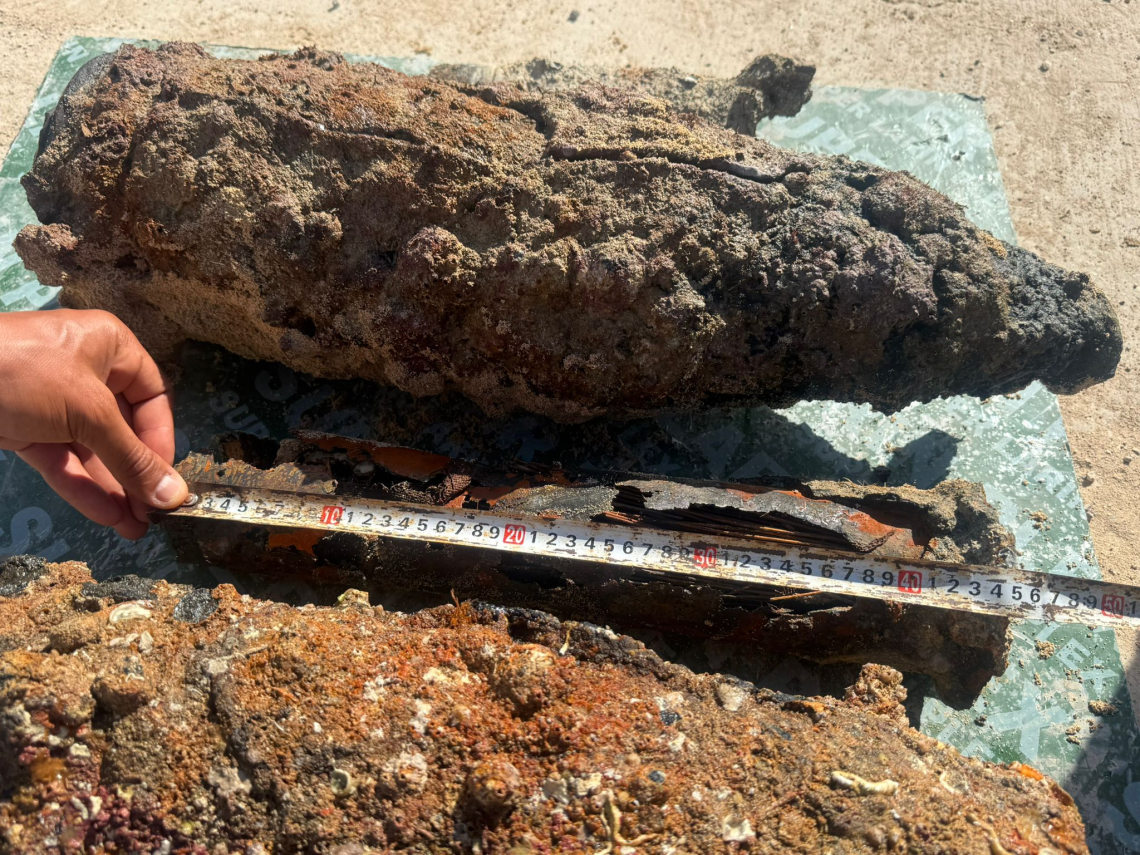

Hedef doğrulaması sırasında ölçü ölçeğiyle belgelenmiş gerçek bir patlamamış mühimmat (UXO).

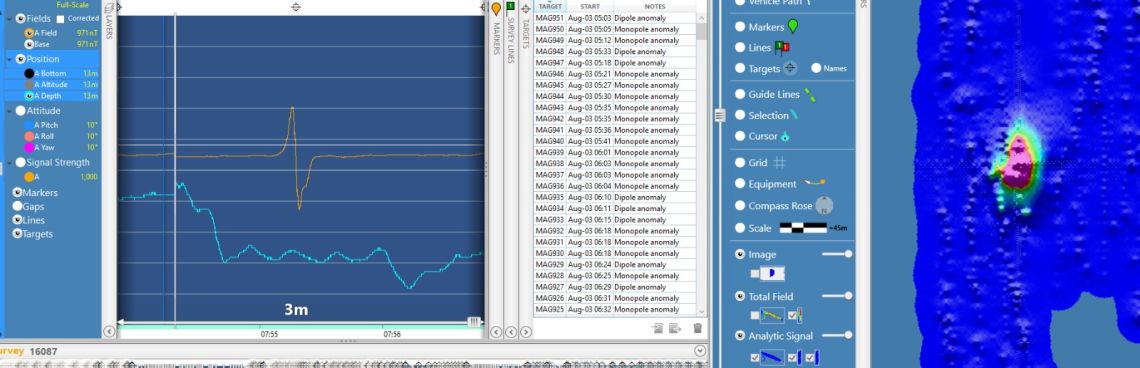

Bütünleşik hedef yorumlaması için manyetik anomali profili ve buna karşılık gelen renkli anomali haritası.

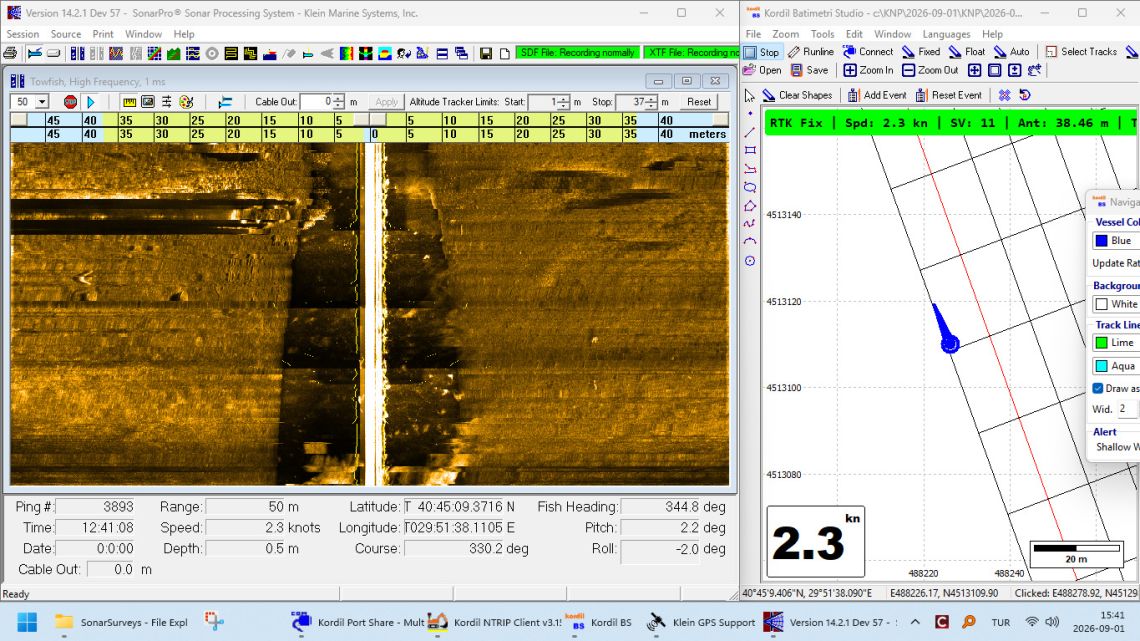

Ölçüm hattı navigasyonu ve gemi konumuyla birlikte gösterilen yanal taramalı sonar veri toplama ekranı.

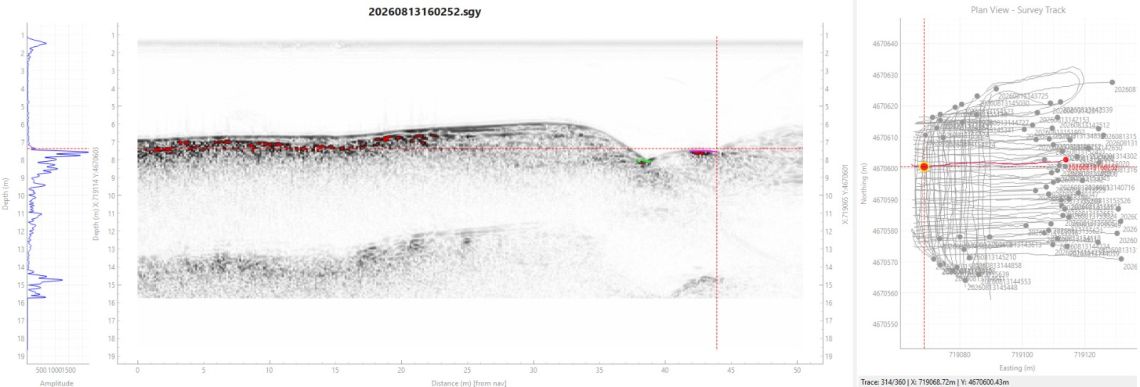

Deniz tabanı yorumu ve ilgili ölçüm hattı konumuyla birlikte işlenmiş taban altı kesiti.

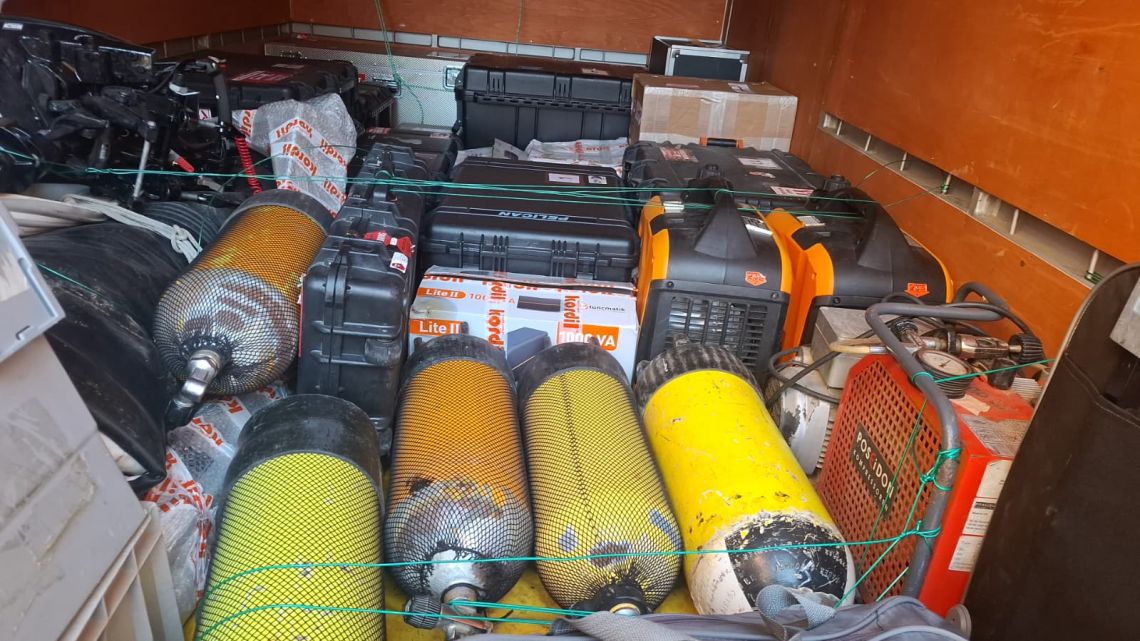

Ölçüm mobilizasyonu: taşıma için emniyete alınmış deniz sensörleri ve ekipman kasaları.

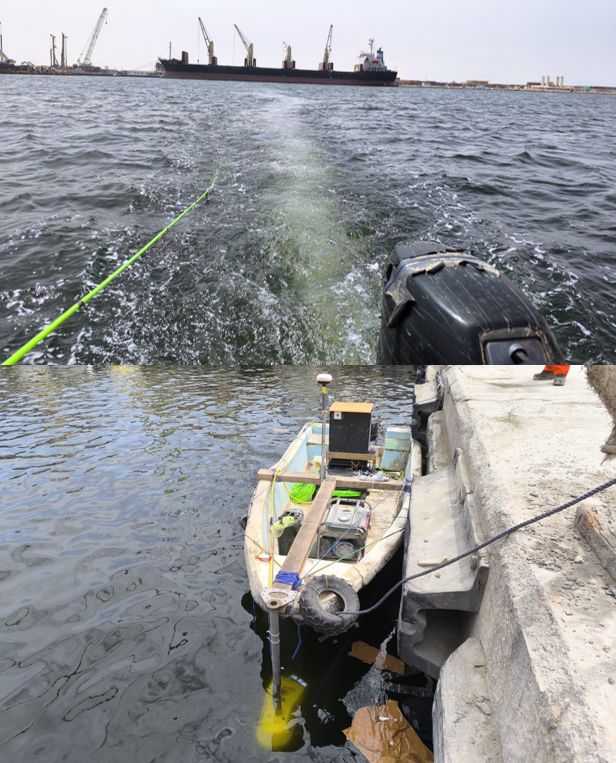

Kıyıya yakın ölçüm çalışmaları: kıçtan çekilen sensör kablosu ve veri toplamaya uygun donatılmış küçük ölçüm teknesi. Tekne müşteri tarafından sağlanmıştır.
